Артикул: CRS520-4XS-16XQ-RM

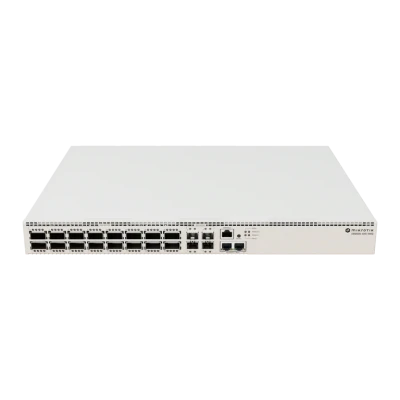

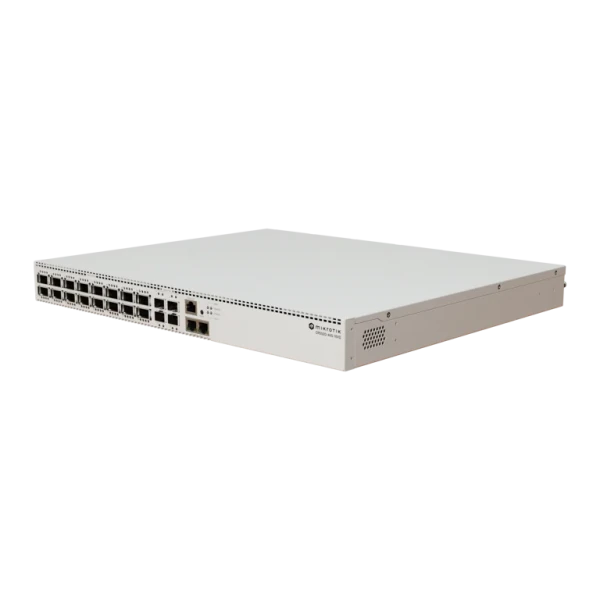

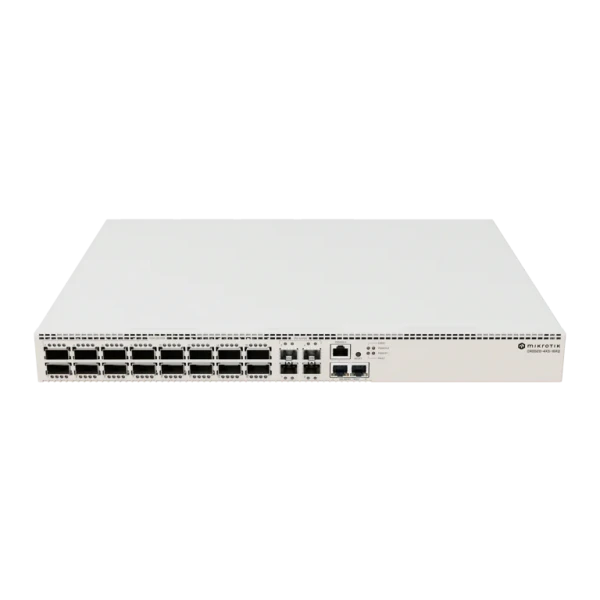

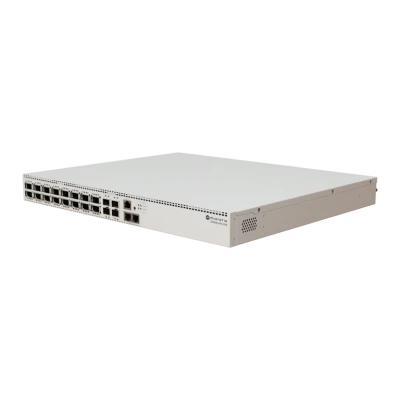

Mikrotik CRS520-4XS-16XQ-RM коммутатор

Name: Mikrotik CRS520-4XS-16XQ-RM коммутатор
Brand: MIKROTIK
SKU: CRS520-4XS-16XQ-RM
Price: 257571 RUB
Availability: InStock

257 571 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-mikrotik.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 959-25-60

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание: коммутатор Mikrotik CRS520-4XS-16XQ-RM

Mikrotik CRS520-4XS-16XQ-RM - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. В этой конфигурации количество портов 100g qsfp28 составляет 16. В этой конфигурации количество портов 25g sfp28 составляет 4. Исполнение имеет следующий параметр: рабочая частота - 47-63 Hz. Для выбора изделия учитывайте параметр «процессор»: AL52400. Объем оперативной памяти - 4 GB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP20. Габариты - 443 x 367 x 44 mm. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. В узле агрегации важны число подключаемых линий и пропускная способность uplink. При выборе Микротик CRS520-4XS-16XQ-RM сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Коммутатор направляет Ethernet-кадры между подключёнными портами. Этот параметр учитывают при согласовании изделия с проектом. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Условия установки сопоставляют с фактическим исполнением корпуса.

Технические особенности

Артикул производителя - CRS520-4XS-16XQ-RM
Архитектура процессора - ARM 64bit
Процессор - AL52400
Количество ядер процессора - 4
Номинальная частота процессора - 2 GHz
Количество потоков процессора - 4
Коммутационный чип - 98CX8410
Уровень лицензии RouterOS - 5
Операционная система - RouterOS v7
Объем оперативной памяти - 4 GB
Размер хранилища данных - 128 MB
Тип хранилища данных - NAND
Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
Испытанный диапазон температуры окружающей среды - -20°C - 50°C
Количество входов питания AC - 2
Диапазон входного напряжения AC - 100-240
Количество слотов блоков питания - 2
Частота входного питания (Hz) - 50-60
Максимальная потребляемая мощность - 150 W, 220 W с обоими блоками питания
Максимальная потребляемая мощность без подключённых устройств - 123 W

Применение

Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. При расширении сети полезно оставить запас портов под следующие подключения. Если нужны другие скорости или плотность портов, выбирают соответствующую модель.

Преимущества Mikrotik CRS520-4XS-16XQ-RM

Количество портов 100G QSFP28 16 - Для этого интерфейса выбирают подходящий оптический модуль или DAC.
Процессор AL52400 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
Объем оперативной памяти 4 GB - Объем памяти учитывают при выборе программных задач.
Рабочая частота 47-63 Hz - Частотный диапазон согласуют с подключаемым радиоустройством.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS520-4XS-16XQ-RM

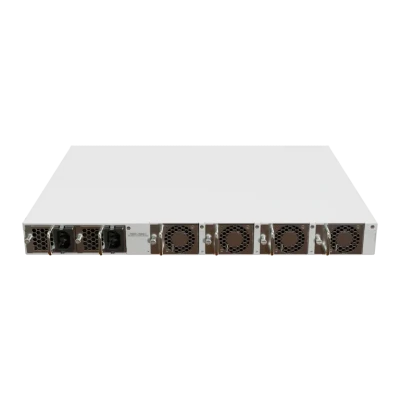

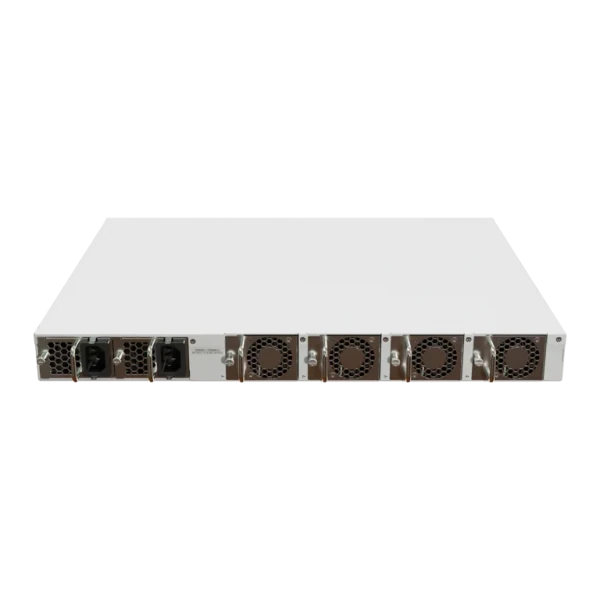

Габариты - 443 x 367 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - 4 вентилятора. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Разъёмы должны оставаться доступны после укладки кабелей. Вентиляционные зоны корпуса следует держать свободными.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS518-16XS-2XQ-RM по интерфейсам, рабочим условиям и назначению. У CRS518-16XS-2XQ-RM параметр «количество портов 100g qsfp28» - 2. Для другой конфигурации сравните Mikrotik CRS312-4C+8XG-RM по интерфейсам, рабочим условиям и назначению. У CRS312-4C+8XG-RM параметр «количество портов 10/100 ethernet» - 1. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

2x IEC кабели
Задние опорные уши для стойки (2/2)
Кронштейны для организации кабелей
K-82 набор крепежа
Монтажные уши

Технические характеристики CRS520-4XS-16XQ-RM

Идентификация и совместимость

Артикул производителя: CRS520-4XS-16XQ-RM
Жизненный цикл: В каталоге производителя
Комплектация: 2x IEC кабели; Задние опорные уши для стойки (2/2); Кронштейны для организации кабелей; K-82 набор крепежа; Монтажные уши

Операционная система: RouterOS v7
Тип изделия: коммутатор
Уровень лицензии RouterOS: 5

Интерфейсы и радиосвязь

Количество портов 100G QSFP28: 16
Количество портов 1G/2.5G/5G/10G Ethernet: 2 (поддерживаются: 10M/100M/1G/10G)
Количество портов 25G SFP28: 4

Порт последовательной консоли: RJ45
Рабочая частота: 47-63 Hz

Конструкция и условия эксплуатации

Габариты: 443 x 367 x 44 mm
Испытанный диапазон температуры окружающей среды: -20°C - 50°C
Контроль температуры платы: Да
Контроль температуры процессора: Да

Сертификаты: CE, EAC, ROHS
Средняя наработка на отказ MTBF: Примерно 200'000 часов при 25C
Степень защиты IP: 20
Тип охлаждения: 4 вентилятора

Память и накопители

Объем оперативной памяти: 4 GB
Размер хранилища данных: 128 MB
Тип оперативной памяти: DDR4

Тип хранилища данных: NAND
Хранилище данных: 128 MB, NAND

Питание

Диапазон входного напряжения AC: 100-240
Количество входов питания AC: 2
Количество слотов блоков питания: 2
Контроль напряжения: Да

Максимальная потребляемая мощность: 150 W, 220 W с обоими блоками питания
Максимальная потребляемая мощность без подключённых устройств: 123 W
Частота входного питания (Hz): 50-60

Процессорная подсистема

Архитектура процессора: ARM 64bit
Количество потоков процессора: 4
Количество ядер процессора: 4

Коммутационный чип: 98CX8410
Номинальная частота процессора: 2 GHz
Процессор: AL52400

Результаты испытаний

Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 1518 байт: 138028.5 kpps; 1676218.1 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 512 байт: 399427.4 kpps; 1636054.6 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 64 байт: 577907.3 kpps; 295888.5 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт: 1338.6 kpps; 16255.5 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт: 1340 kpps; 5488.7 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт: 1334.5 kpps; 725.9 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 1518 байт: 2081.5 kpps; 25277.3 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 512 байт: 2114.4 kpps; 8660.7 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 64 байт: 2158.4 kpps; 1174.2 Mbps
Ethernet: Маршрутизация, без правил (fast path), 1518 байт: 2960.1 kpps; 35947.3 Mbps
Ethernet: Маршрутизация, без правил (fast path), 512 байт: 5707.7 kpps; 23378.8 Mbps
Ethernet: Маршрутизация, без правил (fast path), 64 байт: 8538 kpps; 4644.7 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 1518 байт: 138028.5 kpps; 1676218.1 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 512 байт: 399435.4 kpps; 1636087.4 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 64 байт: 606408.5 kpps; 310481.2 Mbps
Ethernet: Мост, 25 правил фильтра моста, 1518 байт: 2027.9 kpps; 24626.7 Mbps
Ethernet: Мост, 25 правил фильтра моста, 512 байт: 2052.5 kpps; 8406.9 Mbps

Ethernet: Мост, 25 правил фильтра моста, 64 байт: 2048.6 kpps; 1114.4 Mbps
Ethernet: Мост, без правил (fast path), 1518 байт: 2999.4 kpps; 36424.4 Mbps
Ethernet: Мост, без правил (fast path), 512 байт: 5841.9 kpps; 23928.6 Mbps
Ethernet: Мост, без правил (fast path), 64 байт: 7976.2 kpps; 4339 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 1518 байт: 138166.7 kpps; 3400006.2 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 512 байт: 399435.4 kpps; 3399994.2 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 64 байт: 1034826.8 kpps; 1390807.2 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 1518 байт: 138166.7 kpps; 3355792.8 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 512 байт: 399435.4 kpps; 3272174.8 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 64 байт: 1034826.8 kpps; 1059662.6 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 1518 байт: 138166.7 kpps; 1700003.1 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 512 байт: 399435.4 kpps; 1699997.1 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 64 байт: 1034826.8 kpps; 695403.6 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 1518 байт: 138166.7 kpps; 1677896.4 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 512 байт: 399435.4 kpps; 1636087.4 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 64 байт: 1034826.8 kpps; 529831.3 Mbps
Условия испытаний: RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
