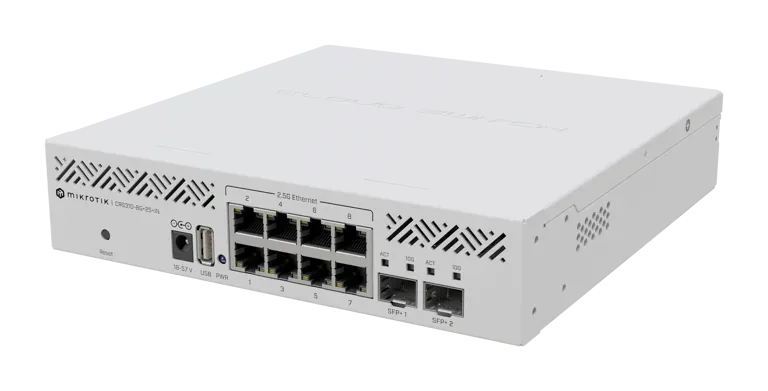

Коммутатор Mikrotik CRS310-8G+2S+IN, 8x2.5G Ethernet, 2xSFP+ 10G, RouterOS v7

Основное описание о коммутаторе Mikrotik CRS310-8G+2S+IN

Mikrotik CRS310-8G+2S+IN - управляемый коммутатор для сети с подключениями 2.5G и высокоскоростными uplink-линиями. Восемь медных Ethernet-портов позволяют подключить рабочие станции, серверы и точки доступа с поддержкой 2.5G. Два слота SFP+ предназначены для модулей или кабелей прямого подключения. Эти слоты поддерживают скорости 1G, 2.5G и 10G. Такая компоновка удобна для объединения клиентских подключений с более быстрым каналом к другому сетевому узлу. За коммутацию отвечает Marvell 98DX226S.

Двухъядерный процессор ARM работает на частоте 800 MHz. Объём оперативной памяти составляет 256 MB. Для хранения программного обеспечения и конфигурации используется 32 MB FLASH. Устройство поддерживает RouterOS v7 и SwitchOS. Коммутатор Микротик CRS310-8G+2S+IN можно установить на столе или закрепить в стандартной стойке с помощью монтажных ушей. Для отвода тепла предусмотрен один вентилятор.

Функциональные возможности и принцип работы

Коммутатор передаёт кадры между портами и позволяет управлять тем, какие сетевые устройства находятся в одном сегменте. VLAN разделяют трафик подразделений, серверов и гостевых подключений без отдельного коммутатора для каждой группы. Агрегация каналов позволяет объединять поддерживаемые соединения при согласованной настройке обеих сторон. Правила ACL ограничивают нежелательные потоки на уровне коммутации. Jumbo frames применяют в совместимой сети, когда весь путь передачи поддерживает выбранный размер кадра. Аппаратная обработка части функций Layer 3 позволяет разгрузить CPU, однако доступность ускорения зависит от конфигурации RouterOS.

Технические особенности

• Модель и артикул: CRS310-8G+2S+IN.
• Архитектура ARM 32bit; CPU Marvell 98DX226S, 2 ядра, 800 MHz.
• Коммутационный чип: 98DX226S.
• Оперативная память: 256 MB; накопитель: 32 MB FLASH.
• Системы RouterOS v7 / SwitchOS; лицензия RouterOS Level 5.
• 8 портов 2.5G Ethernet, 2 слота SFP+.
• Поддерживаемые скорости SFP+: 1G, 2.5G, 10G.
• USB type A: 1 порт, максимальный ток 1 A.
• Вход питания: 1 DC jack, 18-57 V.
• Максимальное потребление: 34 W; без подключённых устройств: 21 W.
• Охлаждение: 1 вентилятор; контроль температуры CPU и платы.
• Габариты: 200 x 206.1 x 44 mm.
• Испытанный диапазон температуры окружающей среды: -40°C - 60°C.
• Защита IP20; сертификаты CE, EAC, ROHS.
• Монтаж: настольный или в стойку с комплектными ушами; альтернативный набор RMK-2/10.

Применение

Эта модель подходит для обновления небольшого офиса с Gigabit Ethernet до клиентских подключений 2.5G. К ней подключают рабочие станции с подходящими сетевыми картами. Uplink 10G помогает связать такой сегмент с серверным оборудованием или другим коммутатором. Для сети с VLAN устройство позволяет отделить рабочие места от служебного трафика. Если требуется питание подключённых точек доступа по PoE, выбирайте коммутатор с соответствующими выходами или отдельную систему питания. Для наружной установки и воздействия влаги нужен другой класс исполнения корпуса.

Преимущества Mikrotik CRS310-8G+2S+IN

Восемь портов 2.5G позволяют использовать более быстрые сетевые карты без перехода всех клиентских соединений на 10G. Два SFP+ оставляют выбор между оптическими линиями и DAC-подключениями. Возможность загрузки RouterOS или SwitchOS позволяет подобрать подходящий способ управления. Компактный корпус можно разместить отдельно на столе или включить в стойку. Набор RMK-2/10 даёт дополнительные варианты установки, включая два устройства CRS310 в одном пространстве 1U стандартной стойки.

Совместимость и подбор

Медные подключения подбирают под сетевые карты Ethernet и необходимую скорость 2.5G. Для короткой линии SFP+ внутри стойки подходит кабель S+DA0001 при согласованной скорости портов обеих сторон. Для многомодовой оптической линии 10G можно использовать трансивер S+85DLC03D, согласовав тип волокна, разъёмы и удалённый модуль. Монтажный аксессуар RMK-2/10 подбирают для пары CRS310 или установки в 10-дюймовую стойку. Источник DC должен соответствовать входному диапазону 18-57 V и потреблению всей конфигурации. Компоненты оптического соединения и монтажный набор заказываются по выбранной схеме отдельно от основного устройства.

Конструкция и технические особенности CRS310-8G+2S+IN

Корпус размером 200 x 206.1 x 44 mm рассчитан на настольное размещение и монтаж с ушами. Медные порты и оптические слоты расположены на передней панели для удобного доступа к соединениям. Вентилятор поддерживает отвод тепла при работе портов и установленных модулей. Контроль температуры CPU и платы помогает наблюдать за тепловым режимом устройства. Два слота SFP+ позволяют менять среду передачи без замены самого коммутатора.

Монтаж и эксплуатация

Установите коммутатор в помещении с условиями, соответствующими исполнению IP20. При размещении на столе используйте предусмотренные опоры и оставьте вентиляционные отверстия свободными. Для стойки закрепите монтажные уши на корпусе до установки устройства. Подключайте питание через DC jack от подходящего источника. После первого подключения задайте пароль доступа и выберите необходимую схему управления. Настройте VLAN и uplink-порты до подключения рабочих сегментов, чтобы избежать нежелательного объединения сетей. При добавлении трансиверов проверьте скорость соединения и температуру устройства под рабочей нагрузкой.

Сравнение с близкими моделями

Для большого количества обычных Gigabit Ethernet-клиентов можно сравнить CRS326-24G-2S+IN с 24 медными портами. CRS310-8G+2S+IN ориентирован на меньшее количество клиентов, которым требуется скорость 2.5G. Если задача состоит прежде всего в объединении оптических линий 10G, стоит рассмотреть CRS309-1G-8S+IN с восемью SFP+. Для четырёх оптических подключений есть CRS305-1G-4S+IN. Выбор между этими устройствами зависит от числа и типа портов, а не только от принадлежности к серии CRS. Перед покупкой составьте карту соединений и определите, какие линии должны работать на 1G, 2.5G и 10G.

Комплектация

В комплект входят коммутатор CRS310-8G+2S+IN, адаптер 24V 1.5A, крепёжный набор K-48 и монтажные уши. Установленная система имеет лицензию RouterOS Level 5. Трансиверы, DAC-кабели и альтернативный набор RMK-2/10 подбираются под проект.
