Артикул: CRS326-4C+20G+2Q+RM

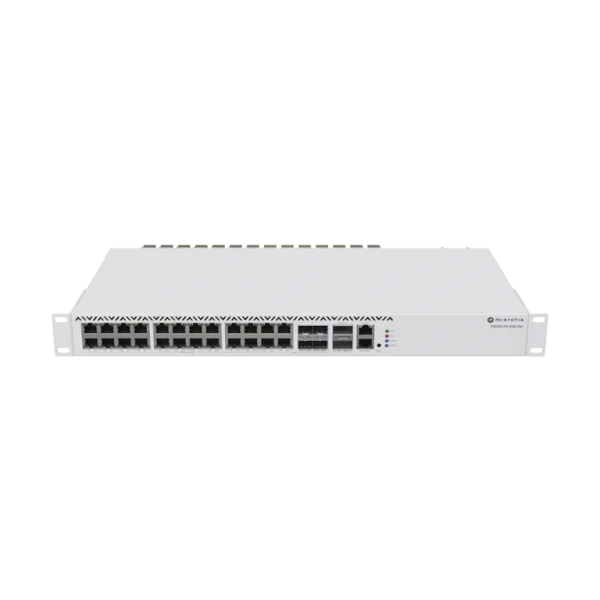

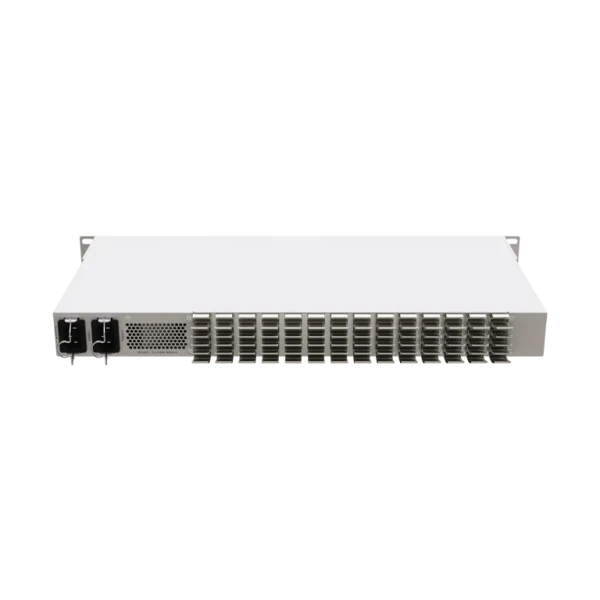

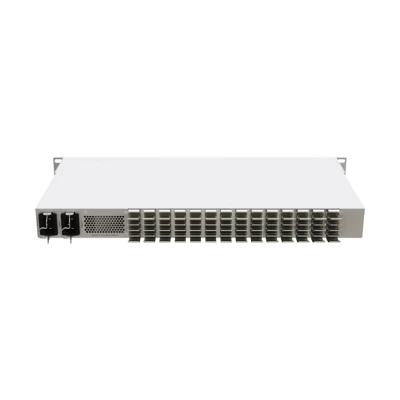

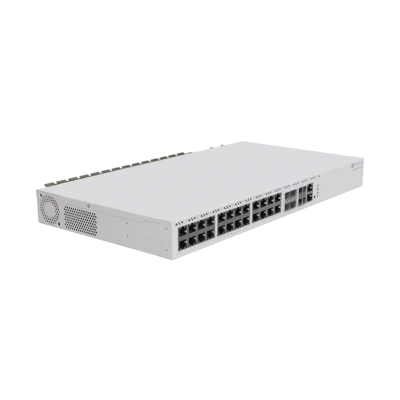

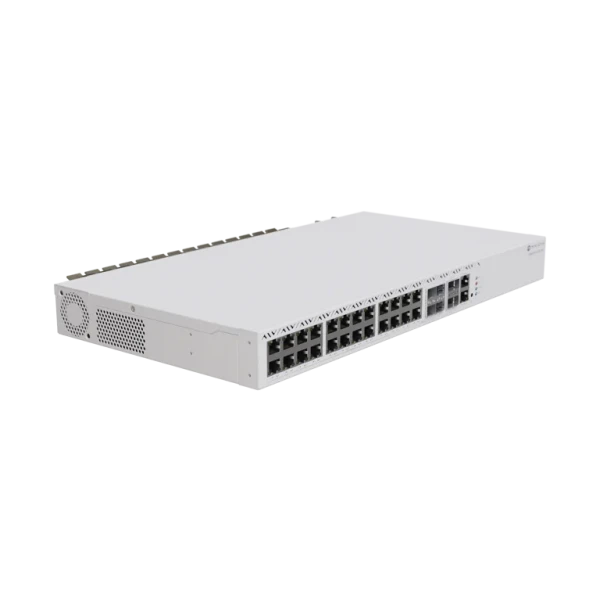

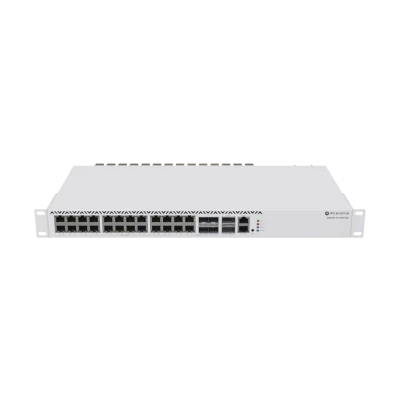

Mikrotik CRS326-4C+20G+2Q+RM коммутатор

Name: Mikrotik CRS326-4C+20G+2Q+RM коммутатор
Brand: MIKROTIK
SKU: CRS326-4C+20G+2Q+RM
Price: 80579 RUB
Availability: InStock

80 579 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-mikrotik.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 959-25-60

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание: коммутатор Mikrotik CRS326-4C+20G+2Q+RM

Mikrotik CRS326-4C+20G+2Q+RM - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. В этой конфигурации количество портов 40g qsfp+ составляет 2. Исполнение имеет следующий параметр: количество портов 2.5g ethernet - 20. Исполнение имеет следующий параметр: количество портов 10/100 ethernet - 1. Процессор - QCA9531. Исполнение имеет следующий параметр: объем оперативной памяти - 128 MB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP20. Для выбора изделия учитывайте параметр «габариты»: 443 x 258 x 44 mm. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. При расширении сети полезно оставить запас портов под следующие подключения. При выборе Микротик CRS326-4C+20G+2Q+RM сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. Коммутатор направляет Ethernet-кадры между подключёнными портами. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Количество таких портов влияет на схему высокоскоростного подключения. Проводную линию рассчитывают с учётом поддерживаемой скорости клиента.

Технические особенности

Артикул производителя - CRS326-4C+20G+2Q+RM
Архитектура процессора - MIPSBE
Процессор - QCA9531
Количество ядер процессора - 1
Номинальная частота процессора - 650 MHz
Коммутационный чип - 98DX8332
Уровень лицензии RouterOS - 6
Операционная система - RouterOS v7
Объем оперативной памяти - 128 MB
Размер хранилища данных - 32 MB
Тип хранилища данных - FLASH
Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
Испытанный диапазон температуры окружающей среды - -20°C - 60°C
Количество входов питания AC - 2
Диапазон входного напряжения AC - 100-240
Количество слотов блоков питания - 2
Частота входного питания (Hz) - 50-60
Максимальная потребляемая мощность - 70 W
Максимальная потребляемая мощность без подключённых устройств - 51 W
Тип охлаждения - 2 вентилятора

Применение

Оборудование используют в проводной сети офиса, серверной или распределённого объекта. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. При расширении сети полезно оставить запас портов под следующие подключения. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры.

Преимущества Mikrotik CRS326-4C+20G+2Q+RM

Степень защиты IP IP20 - Условия установки сопоставляют с фактическим исполнением корпуса.
Объем оперативной памяти 128 MB - Объем памяти учитывают при выборе программных задач.
Количество портов 2.5G Ethernet 20 - Проводную линию рассчитывают с учётом поддерживаемой скорости клиента.
Габариты 443 x 258 x 44 mm - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS326-4C+20G+2Q+RM

Габариты - 443 x 258 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - 2 вентилятора. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Разъёмы должны оставаться доступны после укладки кабелей.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS354-48G-4S+2Q+RM по интерфейсам, рабочим условиям и назначению. У CRS354-48G-4S+2Q+RM параметр «количество портов 10/100/1000 ethernet» - 48. Для другой конфигурации сравните Mikrotik CRS326-24G-2S+RM по интерфейсам, рабочим условиям и назначению. У CRS326-24G-2S+RM параметр «количество портов 10/100/1000 ethernet» - 24. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

2x IEC кабели
Монтажные уши
Набор винтов и ножек (K10)

Технические характеристики CRS326-4C+20G+2Q+RM

Идентификация и совместимость

Артикул производителя: CRS326-4C+20G+2Q+RM
Жизненный цикл: В каталоге производителя
Комплектация: 2x IEC кабели; Монтажные уши; Набор винтов и ножек (K10)

Операционная система: RouterOS v7
Тип изделия: коммутатор
Уровень лицензии RouterOS: 6

Интерфейсы и радиосвязь

Количество комбинированных портов 10G Ethernet/SFP+: 4* (2.5G ETH/10G SFP+)
Количество портов 10/100 Ethernet: 1
Количество портов 2.5G Ethernet: 20

Количество портов 40G QSFP+: 2
Порт последовательной консоли: RJ45

Конструкция и условия эксплуатации

Габариты: 443 x 258 x 44 mm
Испытанный диапазон температуры окружающей среды: -20°C - 60°C
Контроль температуры платы: Да
Сертификаты: CE, EAC, ROHS

Средняя наработка на отказ MTBF: Примерно 200'000 часов при 25C
Степень защиты IP: 20
Тип охлаждения: 2 вентилятора

Память и накопители

Объем оперативной памяти: 128 MB
Размер хранилища данных: 32 MB
Тип оперативной памяти: DDR2

Тип хранилища данных: FLASH
Хранилище данных: 32 MB, NAND

Питание

Диапазон входного напряжения AC: 100-240
Количество входов питания AC: 2
Количество слотов блоков питания: 2
Контроль напряжения: Да

Максимальная потребляемая мощность: 70 W
Максимальная потребляемая мощность без подключённых устройств: 51 W
Номинальное напряжение: 12 V
Частота входного питания (Hz): 50-60

Процессорная подсистема

Архитектура процессора: MIPSBE
Количество ядер процессора: 1
Коммутационный чип: 98DX8332

Номинальная частота процессора: 650 MHz
Процессор: QCA9531

Результаты испытаний

Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 1518 байт: 8086.9 kpps; 98207.5 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 512 байт: 21415.1 kpps; 87716.1 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 64 байт: 142904.5 kpps; 77740.0 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт: 33,8 kpps; 410.5 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт: 41,4 kpps; 169.6 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт: 41,7 kpps; 21.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 1518 байт: 36,4 kpps; 442.0 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 512 байт: 52,4 kpps; 214.6 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 64 байт: 54,4 kpps; 27.9 Mbps
Ethernet: Маршрутизация, без правил (fast path), 1518 байт: 37,2 kpps; 451.8 Mbps
Ethernet: Маршрутизация, без правил (fast path), 512 байт: 73,3 kpps; 300.2 Mbps
Ethernet: Маршрутизация, без правил (fast path), 64 байт: 144,9 kpps; 74.2 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 1518 байт: 13658.7 kpps; 165871.7 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 512 байт: 39662.6 kpps; 162458.0 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 64 байт: 160480.6 kpps; 82166.0 Mbps
Ethernet: Мост, 25 правил фильтра моста, 1518 байт: 33,8 kpps; 410.5 Mbps
Ethernet: Мост, 25 правил фильтра моста, 512 байт: 47,8 kpps; 195.8 Mbps

Ethernet: Мост, 25 правил фильтра моста, 64 байт: 75,6 kpps; 38.7 Mbps
Ethernet: Мост, без правил (fast path), 1518 байт: 37,4 kpps; 454.2 Mbps
Ethernet: Мост, без правил (fast path), 512 байт: 82,8 kpps; 339.1 Mbps
Ethernet: Мост, без правил (fast path), 64 байт: 162,5 kpps; 83.2 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 1518 байт: 13824.8 kpps; 340200.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 512 байт: 39967.1 kpps; 340200.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 64 байт: 240000.0 kpps; 320000.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 1518 байт: 13824.8 kpps; 335776.1 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 512 байт: 39967.1 kpps; 327410.5 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 64 байт: 240000.0 kpps; 246600.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 1518 байт: 13824.8 kpps; 170100.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 512 байт: 39967.1 kpps; 170100.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 64 байт: 240000.0 kpps; 160000.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 1518 байт: 13824.8 kpps; 167888.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 512 байт: 39967.1 kpps; 163705.3 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 64 байт: 240000.0 kpps; 123300.0 Mbps
Условия испытаний: RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
