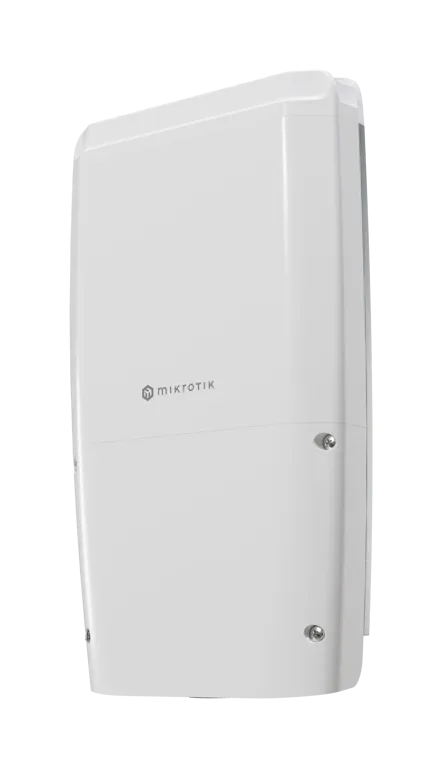

Коммутатор Mikrotik FiberBox Plus CRS305-1G-4S+OUT 1xGigabit Ethernet, 4xSFP+, 98DX226S

Основное описание: коммутатор Mikrotik FiberBox Plus

Mikrotik FiberBox Plus - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Количество портов 10/100/1000 Ethernet - 1. Для выбора изделия учитывайте параметр «количество портов sfp+»: 4. Для выбора изделия учитывайте параметр «процессор»: 98DX226S. Объем оперативной памяти - 256 MB. Исполнение имеет следующий параметр: степень защиты ip - IPIP66. Для выбора изделия учитывайте параметр «габариты»: 330 x 200 x 70 mm. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. При выборе Микротик FiberBox Plus сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. При планировании uplink учитывают суммарный поток от портов доступа. Объем памяти учитывают при выборе программных задач. Набор медных портов определяет число проводных подключений. Этот параметр учитывают при согласовании изделия с проектом.

Технические особенности

• Артикул производителя - CRS305-1G-4S+OUT
• Архитектура процессора - ARM 32bit
• Процессор - 98DX226S
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Коммутационный чип - 98DX226S
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS v7 / SwOS
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 16 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, 2-pin клемма)
• Входное напряжение разъёма питания DC - 24-57 V
• Входное напряжение двухконтактной клеммы - 24-57 V
• Максимальная потребляемая мощность - 17 W
• Максимальная потребляемая мощность без подключённых устройств - 7 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное

Применение

В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. В узле агрегации важны число подключаемых линий и пропускная способность uplink. При расширении сети полезно оставить запас портов под следующие подключения. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности.

Преимущества Mikrotik FiberBox Plus

• Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.
• Степень защиты IP IPIP66 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.
• Габариты 330 x 200 x 70 mm - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности FiberBox Plus

Габариты - 330 x 200 x 70 mm. Степень защиты IP - IP66. Тип охлаждения - Пассивное. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Вентиляционные зоны корпуса следует держать свободными.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik FiberBox по интерфейсам, рабочим условиям и назначению. У FiberBox параметр «количество портов sfp» - 5. Для другой конфигурации сравните Mikrotik CRS106-1C-5S по интерфейсам, рабочим условиям и назначению. У CRS106-1C-5S параметр «количество портов sfp» - 5. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

• 48 V 0.95 A адаптер питания
• K-41 набор крепежа
• K-72 набор крепежа
• Gigabit PoE-инжектор
• Ленточный хомут 2
