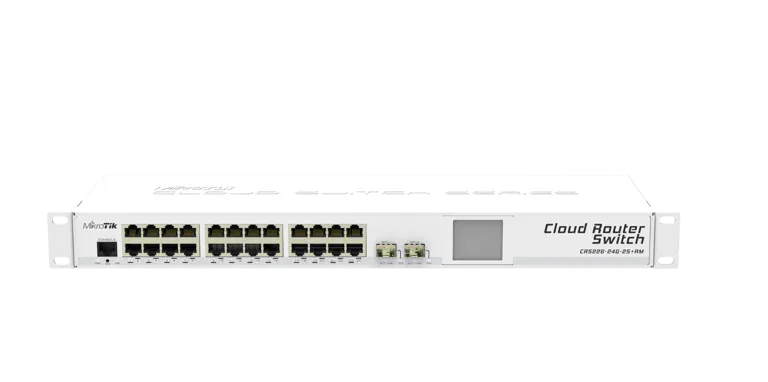

Коммутатор Mikrotik CRS226-24G-2S+RM 24xGigabit Ethernet, 2xSFP+, QCA8519

Основное описание: коммутатор Mikrotik CRS226-24G-2S+RM

Mikrotik CRS226-24G-2S+RM - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Исполнение имеет следующий параметр: количество портов 10/100/1000 ethernet - 24. Исполнение имеет следующий параметр: количество портов sfp+ - 2. Для выбора изделия учитывайте параметр «процессор»: QCA8519. В этой конфигурации объем оперативной памяти составляет 64 MB. Для выбора изделия учитывайте параметр «габариты»: 443x145x45mm. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Объем памяти учитывают при выборе программных задач. Оптический модуль или кабель выбирают с учётом возможностей порта. Этот параметр учитывают при согласовании изделия с проектом.

Технические особенности

• Артикул производителя - CRS226-24G-2S+RM
• Архитектура процессора - MIPSBE
• Процессор - QCA8519
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Коммутационный чип - QCA8519-AC2C
• Габариты - 443x145x45mm
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-30 V
• Поддерживаемое напряжение - 8-30V on Ether1
• Максимальная потребляемая мощность - 21 W
• Максимальная потребляемая мощность без подключённых устройств - 21W
• Тип PoE-in - Пассивное PoE

Применение

Микротик CRS226-24G-2S+RM подбирают для согласованной конфигурации проекта.

Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. В узле агрегации важны число подключаемых линий и пропускная способность uplink.

Преимущества Mikrotik CRS226-24G-2S+RM

• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Количество портов SFP+ 2 - Оптический модуль или кабель выбирают с учётом возможностей порта.
• Процессор QCA8519 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100/1000 Ethernet 24 - Набор медных портов определяет число проводных подключений.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS226-24G-2S+RM

Габариты - 443x145x45mm. Тип охлаждения - Пассивное. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Вентиляционные зоны корпуса следует держать свободными. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. В стойке учитывайте глубину устройства вместе с подключёнными кабелями.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS226-24G-2S+IN по интерфейсам, рабочим условиям и назначению. У CRS226-24G-2S+IN параметр «габариты» - 285x145x45mm. Для другой конфигурации сравните Mikrotik CRS326-24G-2S+RM по интерфейсам, рабочим условиям и назначению. У CRS326-24G-2S+RM параметр «процессор» - 98DX3236. Разница в точном заказном коде может означать другую модификацию или комплектацию. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• монтажные уши
• Набор винтов и ножек (K10)
• 24V 1.2A адаптер питания
