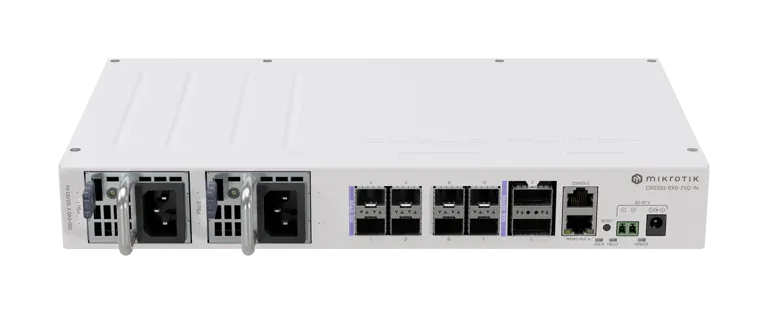

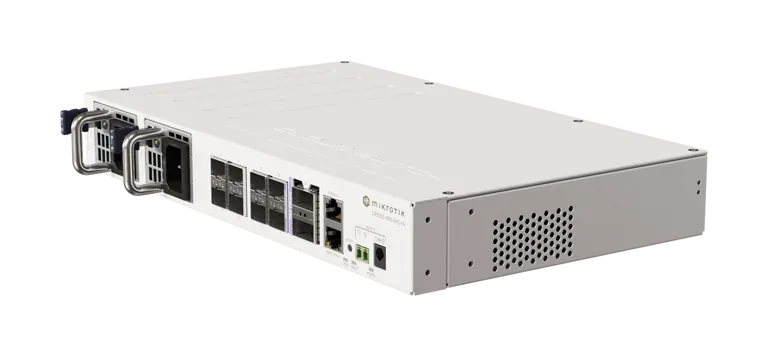

Коммутатор Mikrotik CRS510-8XS-2XQ-IN 2x100G QSFP28, 8x25G SFP28, 1xFast Ethernet

Основное описание: коммутатор Mikrotik CRS510-8XS-2XQ-IN

Mikrotik CRS510-8XS-2XQ-IN - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. В этой конфигурации количество портов 100g qsfp28 составляет 2. Для выбора изделия учитывайте параметр «рабочая частота»: 47-63 Hz. Исполнение имеет следующий параметр: объем оперативной памяти - 128 MB. Степень защиты IP - IP20. Исполнение имеет следующий параметр: количество портов 25g sfp28 - 8. Процессор - QCA9531. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 1. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. При выборе Микротик CRS510-8XS-2XQ-IN сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Коммутатор направляет Ethernet-кадры между подключёнными портами. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. При планировании uplink учитывают суммарный поток от портов доступа. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Эта скорость проводного участка учитывается в расчёте общей сети. Совместимые серверные подключения выбирают под этот формат порта.

Технические особенности

• Артикул производителя - CRS510-8XS-2XQ-IN
• Архитектура процессора - MIPSBE
• Процессор - QCA9531
• Количество ядер процессора - 1
• Номинальная частота процессора - 650 MHz
• Коммутационный чип - 98DX4310
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS v7
• Объем оперативной памяти - 128 MB
• Размер хранилища данных - 32 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания AC - 2
• Диапазон входного напряжения AC - 100-240
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, 2-pin клемма)
• Входное напряжение разъёма питания DC - 36-57 V
• Количество слотов блоков питания - 2
• Входное напряжение двухконтактной клеммы - 36-57 V
• Частота входного питания (Hz) - 47-63

Применение

Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. При расширении сети полезно оставить запас портов под следующие подключения. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности.

Преимущества Mikrotik CRS510-8XS-2XQ-IN

• Степень защиты IP IP20 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Количество портов 100G QSFP28 2 - Для этого интерфейса выбирают подходящий оптический модуль или DAC.
• Габариты 320 x 185 x 44 mm - Этот параметр учитывают при согласовании изделия с проектом.
• Процессор QCA9531 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS510-8XS-2XQ-IN

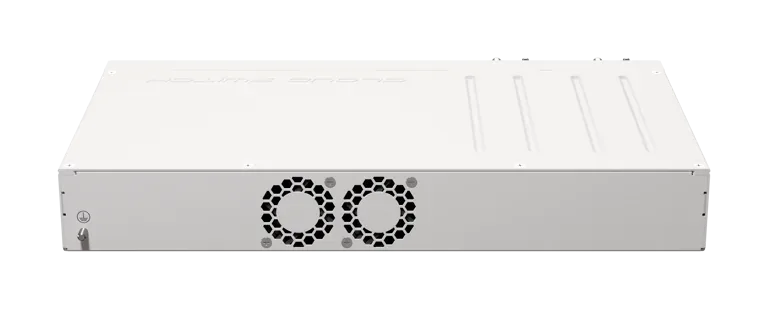

Габариты - 320 x 185 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - 2 вентилятора. Разъёмы должны оставаться доступны после укладки кабелей. Вентиляционные зоны корпуса следует держать свободными. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS210-8G-2S+IN по интерфейсам, рабочим условиям и назначению. У CRS210-8G-2S+IN параметр «количество портов 10/100/1000 ethernet» - 8. Для другой конфигурации сравните Mikrotik CRS310-8G+2S+IN по интерфейсам, рабочим условиям и назначению. У CRS310-8G+2S+IN параметр «количество портов 2.5g ethernet» - 8. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• IEC кабель
• монтажные уши для CRS510
• K10 набор винтов
• Штекер разъёма
