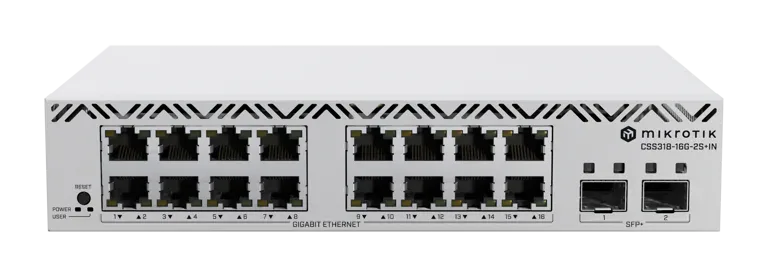

Коммутатор Mikrotik CSS318-16G-2S+IN 16xGigabit Ethernet, 2xSFP+, IP20

Основное описание: коммутатор Mikrotik CSS318-16G-2S+IN

Mikrotik CSS318-16G-2S+IN - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Исполнение имеет следующий параметр: тип охлаждения - Пассивное. Для выбора изделия учитывайте параметр «габариты»: 218 x 157 x 44 mm. Исполнение имеет следующий параметр: тип хранилища данных - FLASH. Количество портов SFP+ - 2. Для выбора изделия учитывайте параметр «количество портов 10/100/1000 ethernet»: 16. Степень защиты IP - IP20. Исполнение имеет следующий параметр: хранилище данных - 16 MB Flash. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. При выборе Микротик CSS318-16G-2S+IN сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. Коммутатор направляет Ethernet-кадры между подключёнными портами. Параметр следует сопоставить с требованиями места установки. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Функции управления применяют в пределах возможностей установленной программной платформы.

Технические особенности

• Артикул производителя - CSS318-16G-2S+IN
• Коммутационный чип - 98DX2518
• Операционная система - SwOS
• Размер хранилища данных - 16 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания AC - 1
• Диапазон входного напряжения AC - 100-240
• Частота входного питания (Hz) - 50-60
• Максимальная потребляемая мощность - 13 W
• Максимальная потребляемая мощность без подключённых устройств - 10 W
• Тип охлаждения - Пассивное
• Количество портов 10/100/1000 Ethernet - 16
• Количество портов SFP+ - 2
• Контроль температуры процессора - Да
• Сертификаты - CE, EAC, ROHS
• Степень защиты IP - 20
• Хранилище данных - 16 MB Flash
• Габариты - 218 x 157 x 44 mm

Применение

При расширении сети полезно оставить запас портов под следующие подключения. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры.

Преимущества Mikrotik CSS318-16G-2S+IN

• Испытанный диапазон температуры окружающей среды -40°C - 70°C - Параметр следует сопоставить с требованиями места установки.
• Степень защиты IP IP20 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Размер хранилища данных 16 MB - Параметр следует сопоставить с требованиями места установки.
• Максимальная потребляемая мощность 13 W - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CSS318-16G-2S+IN

Габариты - 218 x 157 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - Пассивное. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Вентиляционные зоны корпуса следует держать свободными. Разъёмы должны оставаться доступны после укладки кабелей.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CSS610-8G-2S+IN по интерфейсам, рабочим условиям и назначению. У CSS610-8G-2S+IN параметр «количество портов 10/100/1000 ethernet» - 8. Для другой конфигурации сравните Mikrotik CRS210-8G-2S+IN по интерфейсам, рабочим условиям и назначению. У CRS210-8G-2S+IN параметр «количество портов 10/100/1000 ethernet» - 8. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• IEC кабель
• Набор винтов (4)
• CSS монтажные уши
