Артикул: CRS504-4XQ-OUT

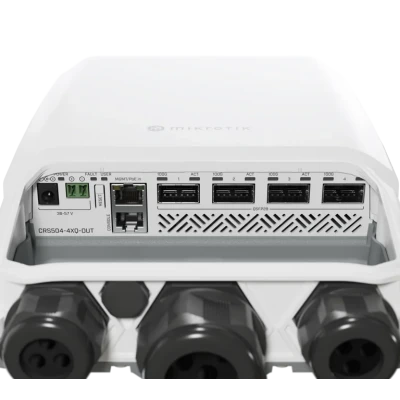

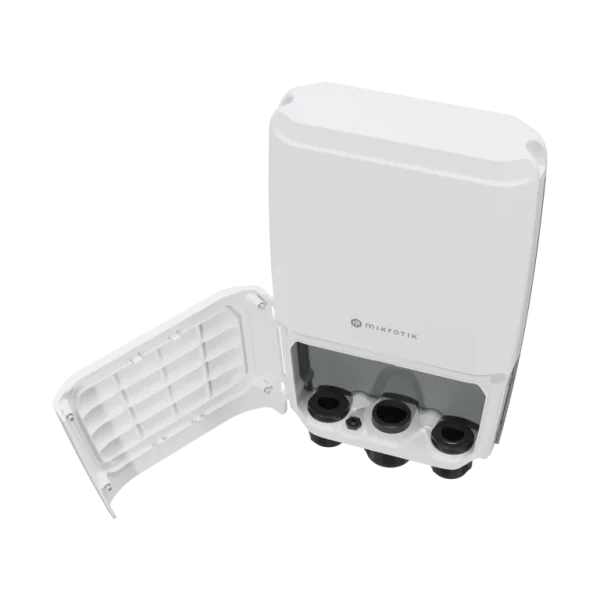

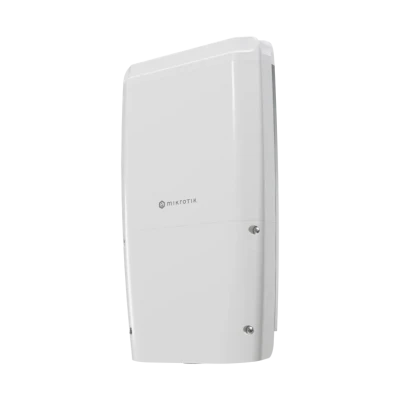

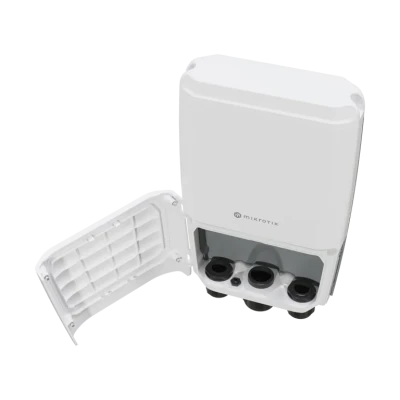

Mikrotik CRS504-4XQ-OUT коммутатор

Name: Mikrotik CRS504-4XQ-OUT коммутатор
Brand: MIKROTIK
SKU: CRS504-4XQ-OUT

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-mikrotik.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 959-25-60

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание: коммутатор Mikrotik CRS504-4XQ-OUT

Mikrotik CRS504-4XQ-OUT - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Исполнение имеет следующий параметр: количество портов 100g qsfp28 - 4. В этой конфигурации количество портов 10/100 ethernet составляет 1. Исполнение имеет следующий параметр: процессор - QCA9531. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 128 MB. Исполнение имеет следующий параметр: степень защиты ip - IP66. Для выбора изделия учитывайте параметр «габариты»: 330 x 200 x 70 mm. При расширении сети полезно оставить запас портов под следующие подключения. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. При выборе Микротик CRS504-4XQ-OUT сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Функции управления применяют в пределах возможностей установленной программной платформы. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Для этого интерфейса выбирают подходящий оптический модуль или DAC. Условия установки сопоставляют с фактическим исполнением корпуса.

Технические особенности

Артикул производителя - CRS504-4XQ-OUT
Архитектура процессора - MIPSBE
Процессор - QCA9531
Количество ядер процессора - 1
Номинальная частота процессора - 650 MHz
Коммутационный чип - 98DX4310
Уровень лицензии RouterOS - 5
Операционная система - RouterOS v7
Объем оперативной памяти - 128 MB
Размер хранилища данных - 32 MB
Тип хранилища данных - FLASH
Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
Испытанный диапазон температуры окружающей среды - -40°C - 70°C
Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, 2-pin клемма)
Входное напряжение разъёма питания DC - 36-57 V
Входное напряжение двухконтактной клеммы - 36-57 V
Максимальная потребляемая мощность - 44 W
Максимальная потребляемая мощность без подключённых устройств - 25 W
Тип PoE-in - 802.3 bt
Тип охлаждения - Пассивное

Применение

Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. В узле агрегации важны число подключаемых линий и пропускная способность uplink. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Оборудование используют в проводной сети офиса, серверной или распределённого объекта.

Преимущества Mikrotik CRS504-4XQ-OUT

Габариты 330 x 200 x 70 mm - Этот параметр учитывают при согласовании изделия с проектом.
Объем оперативной памяти 128 MB - Объем памяти учитывают при выборе программных задач.
Процессор QCA9531 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
Количество портов 100G QSFP28 4 - Для этого интерфейса выбирают подходящий оптический модуль или DAC.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS504-4XQ-OUT

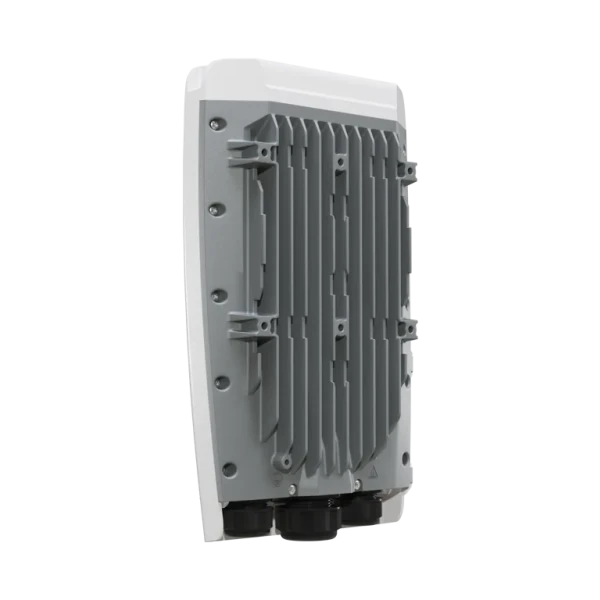

Габариты - 330 x 200 x 70 mm. Степень защиты IP - IP66. Тип охлаждения - Пассивное. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Вентиляционные зоны корпуса следует держать свободными.

Монтаж и эксплуатация

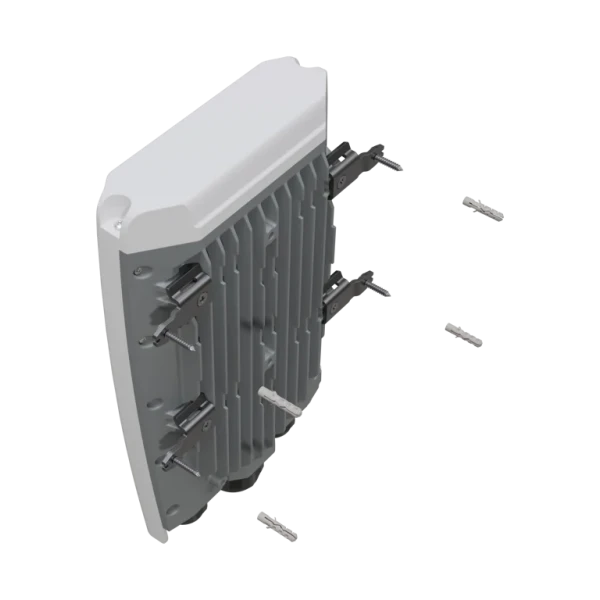

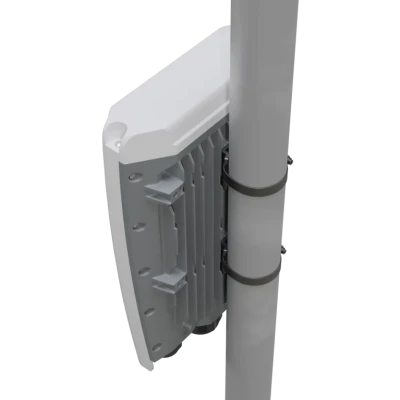

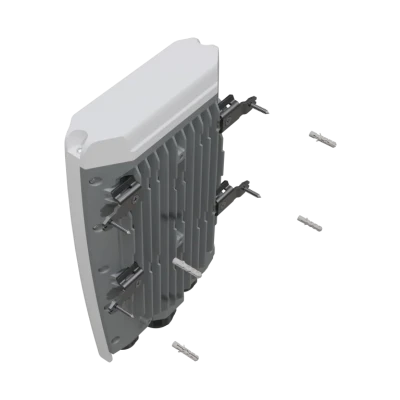

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS504-4XQ-IN по интерфейсам, рабочим условиям и назначению. У CRS504-4XQ-IN параметр «объем оперативной памяти» - 64 MB. Для другой конфигурации сравните Mikrotik CRS520-4XS-16XQ-RM по интерфейсам, рабочим условиям и назначению. У CRS520-4XS-16XQ-RM параметр «количество портов 100g qsfp28» - 16. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

48 V 0.95 A адаптер питания
Gigabit PoE-инжектор

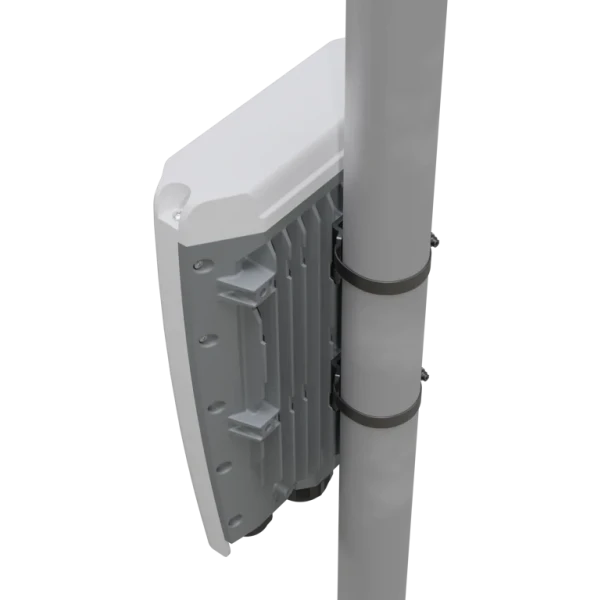

Ленточный хомут 2
K-41 набор крепежа
K-72 набор крепежа

Технические характеристики CRS504-4XQ-OUT

Идентификация и совместимость

Артикул производителя: CRS504-4XQ-OUT
Жизненный цикл: В каталоге производителя
Комплектация: 48 V 0.95 A адаптер питания; Gigabit PoE-инжектор; Ленточный хомут 2; K-41 набор крепежа; K-72 набор крепежа

Операционная система: RouterOS v7
Тип изделия: коммутатор
Уровень лицензии RouterOS: 5

Интерфейсы и радиосвязь

Количество портов 10/100 Ethernet: 1
Количество портов 100G QSFP28: 4

Порт последовательной консоли: RJ45

Конструкция и условия эксплуатации

Габариты: 330 x 200 x 70 mm
Испытанный диапазон температуры окружающей среды: -40°C - 70°C
Контроль температуры платы: Да
Сертификаты: CE, EAC, ROHS

Средняя наработка на отказ MTBF: Примерно 200'000 часов при 25C
Степень защиты IP: 66
Тип охлаждения: Пассивное

Память и накопители

Объем оперативной памяти: 128 MB
Размер хранилища данных: 32 MB

Тип хранилища данных: FLASH
Хранилище данных: 32 MB, Flash

Питание

Входное напряжение PoE-in: 43-57 V
Входное напряжение двухконтактной клеммы: 36-57 V
Входное напряжение разъёма питания DC: 36-57 V
Количество входов питания DC: 3 (Разъём питания DC, PoE-IN, 2-pin клемма)
Контроль напряжения: Да

Максимальная потребляемая мощность: 44 W
Максимальная потребляемая мощность без подключённых устройств: 25 W
Номинальное напряжение адаптера: 48 V
Номинальный ток адаптера: 0.95 A
Тип PoE-in: 802.3 bt

Процессорная подсистема

Архитектура процессора: MIPSBE
Количество ядер процессора: 1
Коммутационный чип: 98DX4310

Номинальная частота процессора: 650 MHz
Процессор: QCA9531

Результаты испытаний

Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 1518 байт: 32509.7 kpps; 394798.1 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 512 байт: 93984.8 kpps; 384961.9 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра (Fasttrack L3HW), 64 байт: 288803.4 kpps; 157109.0 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт: 33,8 kpps; 410.5 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт: 41,4 kpps; 169.6 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт: 41,7 kpps; 21.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 1518 байт: 36,4 kpps; 442.0 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 512 байт: 52,4 kpps; 214.6 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 64 байт: 54,4 kpps; 27.9 Mbps
Ethernet: Маршрутизация, без правил (fast path), 1518 байт: 37,2 kpps; 451.8 Mbps
Ethernet: Маршрутизация, без правил (fast path), 512 байт: 73,3 kpps; 300.2 Mbps
Ethernet: Маршрутизация, без правил (fast path), 64 байт: 144,9 kpps; 74.2 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 1518 байт: 32509.7 kpps; 394798.1 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 512 байт: 93984.9 kpps; 384962.1 Mbps
Ethernet: Маршрутизация, без правил (L3HW), 64 байт: 299891.2 kpps; 163140.8 Mbps
Ethernet: Мост, 25 правил фильтра моста, 1518 байт: 33,8 kpps; 410.5 Mbps
Ethernet: Мост, 25 правил фильтра моста, 512 байт: 47,8 kpps; 195.8 Mbps

Ethernet: Мост, 25 правил фильтра моста, 64 байт: 75,6 kpps; 38.7 Mbps
Ethernet: Мост, без правил (fast path), 1518 байт: 37,4 kpps; 454.2 Mbps
Ethernet: Мост, без правил (fast path), 512 байт: 82,8 kpps; 339.1 Mbps
Ethernet: Мост, без правил (fast path), 64 байт: 162,5 kpps; 83.2 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 1518 байт: 32517.9 kpps; 800200.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 512 байт: 94008.5 kpps; 800200.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 1 без блокировок, 64 байт: 595386.9 kpps; 800200.0 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 1518 байт: 32517.9 kpps; 789794.3 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 512 байт: 94008.5 kpps; 770117.3 Mbps
Аппаратная коммутация: Коммутация, Двунаправленная ёмкость Layer 2 без блокировок, 64 байт: 595386.9 kpps; 609676.2 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 1518 байт: 32517.9 kpps; 400100.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 512 байт: 94008.5 kpps; 400100.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 1 без блокировок, 64 байт: 595386.9 kpps; 400100.0 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 1518 байт: 32517.9 kpps; 394897.1 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 512 байт: 94008.5 kpps; 385058.6 Mbps
Аппаратная коммутация: Коммутация, Пропускная способность Layer 2 без блокировок, 64 байт: 595386.9 kpps; 304838.1 Mbps
Условия испытаний: RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
