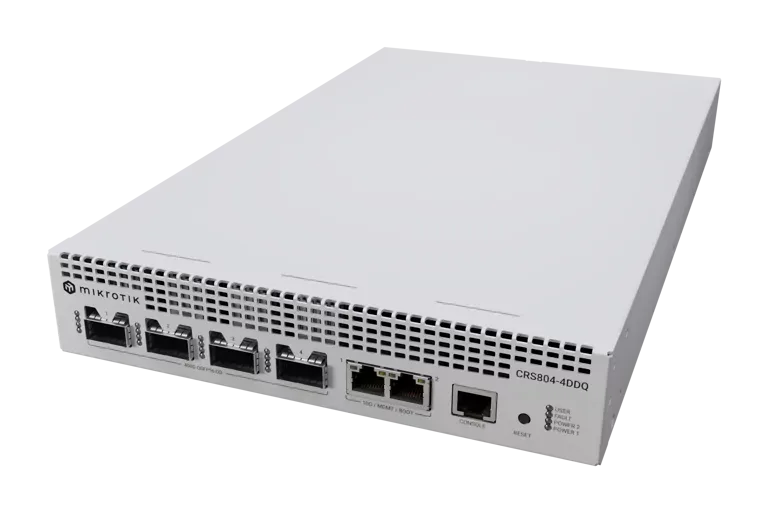

Коммутатор Mikrotik CRS804 DDQ CRS804-4DDQ-hRM 4x400G QSFP-DD, AL52400, 4 GB RAM

Основное описание: коммутатор Mikrotik CRS804 DDQ

Mikrotik CRS804 DDQ - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Исполнение имеет следующий параметр: уровень лицензии routeros - 6. Исполнение имеет следующий параметр: диапазон входного напряжения ac - 100-240. Степень защиты IP - IP20. В этой конфигурации максимальная потребляемая мощность составляет 123 W. Исполнение имеет следующий параметр: частота входного питания (hz) - 50-60. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -10°C - 60°C. Для выбора изделия учитывайте параметр «максимальная потребляемая мощность без подключённых устройств»: 92 W. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. При выборе Микротик CRS804 DDQ сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. При планировании uplink учитывают суммарный поток от портов доступа. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Параметр следует сопоставить с требованиями места установки. Коммутатор направляет Ethernet-кадры между подключёнными портами. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии.

Технические особенности

• Артикул производителя - CRS804-4DDQ-hRM
• Архитектура процессора - ARM 64bit
• Процессор - AL52400
• Количество ядер процессора - 4
• Номинальная частота процессора - 2000 MHz
• Количество потоков процессора - 4
• Коммутационный чип - 98DX7335
• Уровень лицензии RouterOS - 6
• Операционная система - RouterOS v7
• Объем оперативной памяти - 4 GB
• Размер хранилища данных - 512 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -10°C - 60°C

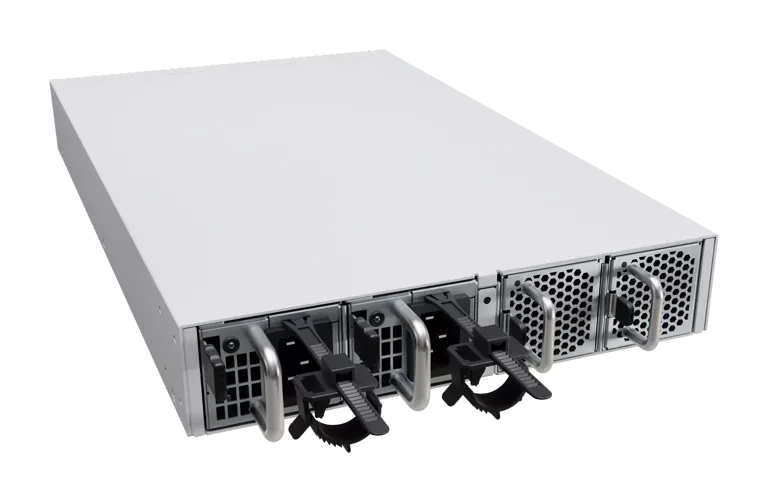

• Количество входов питания AC - 2
• Диапазон входного напряжения AC - 100-240
• Частота входного питания (Hz) - 50-60
• Максимальная потребляемая мощность - 123 W
• Максимальная потребляемая мощность без подключённых устройств - 92 W
• Тип охлаждения - 2 вентилятора

Применение

В узле агрегации важны число подключаемых линий и пропускная способность uplink. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания.

Преимущества Mikrotik CRS804 DDQ

• Номинальный ток адаптера 27.5 A - Параметр следует сопоставить с требованиями места установки.
• Диапазон входного напряжения AC 100-240 - Параметр следует сопоставить с требованиями места установки.
• Тип оперативной памяти DDR4 - Параметр следует сопоставить с требованиями места установки.
• Максимальная потребляемая мощность 123 W - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Подтверждённые варианты для совместимого подключения или установки: Mikrotik RMK-2x10/19. Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью.

Конструкция и технические особенности CRS804 DDQ

Степень защиты IP - IP20. Тип охлаждения - 2 вентилятора. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Вентиляционные зоны корпуса следует держать свободными. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. Разъёмы должны оставаться доступны после укладки кабелей.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS812 DDQ по интерфейсам, рабочим условиям и назначению. У CRS812 DDQ параметр «количество портов 400g qsfp56-dd» - 2. Для другой конфигурации сравните Mikrotik CRS106-1C-5S по интерфейсам, рабочим условиям и назначению. У CRS106-1C-5S параметр «количество портов sfp» - 5. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• 2x IEC кабели

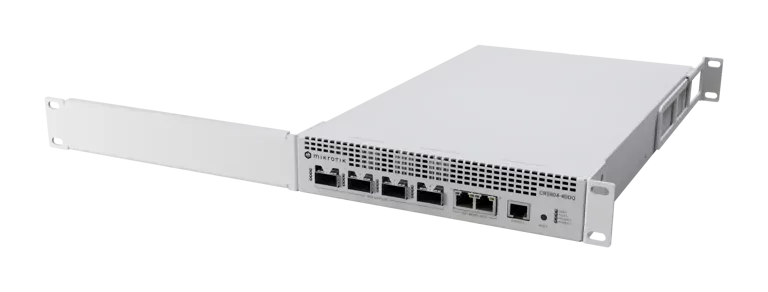

• Кронштейн для стойки белый
• Задние опорные уши для стойки (2/2)
• Кронштейн для стойки (длинный)
• RMK-2x10/19
• K-99 набор крепежа
