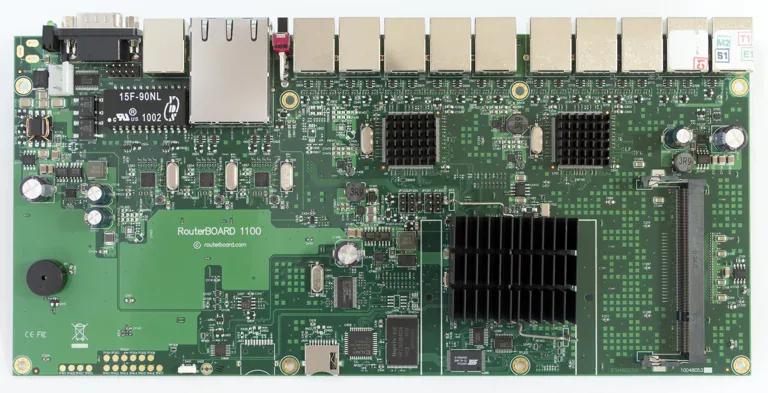

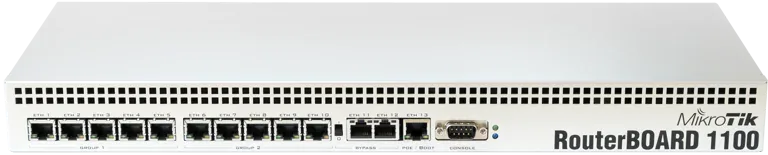

Маршрутизатор Mikrotik RB1100 MPC8533VTALF, 1U корпус: 45x75x440mm, PPC

Основное описание: маршрутизатор Mikrotik RB1100

Mikrotik RB1100 - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Операционная система - MikroTik RouterOS v4, лицензия уровня 6. Для выбора изделия учитывайте параметр «оперативная память и исполнение»: Слот SODIMM DDR, 512MB установлено (поддерживается до 1.5GB). Для выбора изделия учитывайте параметр «хранилище данных»: Один microSD слот. Для выбора изделия учитывайте параметр «испытанный диапазон температуры окружающей среды»: -20 - +45C. Исполнение имеет следующий параметр: исполнение ethernet - Тринадцать 10/100/1000 Mbit/s Ethernet с Auto-MDI/X. Для выбора изделия учитывайте параметр «варианты питания»: IEC C14 стандартный разъём 110/220V, Разъём питания DC 12-24VDC. В этой конфигурации уровень лицензии routeros составляет 6. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Номинальная скорость порта сама по себе не определяет скорость сложной маршрутизации. Разделение локальных сегментов помогает управлять доступом между рабочими местами и сервисами. Для рабочего проекта пропускную способность оценивают с учётом фильтрации, очередей и шифрования. Параметр следует сопоставить с требованиями места установки. Сохранённая конфигурация позволяет воспроизвести настройки при изменении сетевой схемы. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть.

Технические особенности

• Артикул производителя - RB1100
• Архитектура процессора - PPC
• Процессор - MPC8533VTALF
• Коммутационный чип - AR8316-AK1E
• Габариты - 1U корпус: 45x75x440mm
• Уровень лицензии RouterOS - 6
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -20 - +45C
• Количество входов питания DC - 1
• Тип карты памяти - microSD
• Звуковой сигнализатор - Да
• Оперативная память и исполнение - Слот SODIMM DDR, 512MB установлено (поддерживается до 1.5GB)
• Загрузчик - RouterBOOT, 1Mbit микросхема Flash
• Хранилище и исполнение - На плате NAND микросхема памяти
• Исполнение Ethernet - Тринадцать 10/100/1000 Mbit/s Ethernet с Auto-MDI/X
• Хранилище данных - Один microSD слот
• Порт последовательной консоли - Один DB9 RS232C асинхронный последовательный порт
• Органы управления и контроля - Кнопка сброса, Звуковой сигнализатор
• Варианты питания - IEC C14 стандартный разъём 110/220V, Разъём питания DC 12-24VDC
• Операционная система - MikroTik RouterOS v4, лицензия уровня 6

Применение

Микротик RB1100 подбирают для согласованной конфигурации проекта.

Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. Такую платформу выбирают для шлюза офиса, лабораторной сети или отдельного узла инфраструктуры. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов.

Преимущества Mikrotik RB1100

• Загрузчик RouterBOOT, 1Mbit микросхема Flash - Параметр следует сопоставить с требованиями места установки.
• Варианты питания IEC C14 стандартный разъём 110/220V, Разъём питания DC 12-24VDC - Параметр следует сопоставить с требованиями места установки.
• Органы управления и контроля Кнопка сброса, Звуковой сигнализатор - Параметр следует сопоставить с требованиями места установки.
• Порт последовательной консоли Один DB9 RS232C асинхронный последовательный порт - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности RB1100

Габариты - 1U корпус: 45x75x440mm. При размещении оставьте доступ к разъёмам и органам управления. Положение кабелей должно позволять отключить отдельную линию без нарушения соседних соединений. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. Рабочее место устройства выбирают с учётом отвода тепла. Монтажные принадлежности подбирают под конкретное исполнение корпуса.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB1100AH по интерфейсам, рабочим условиям и назначению. У RB1100AH параметр «количество портов 10/100/1000 ethernet» - 13. Для другой конфигурации сравните Mikrotik RB1100AHx2 по интерфейсам, рабочим условиям и назначению. У RB1100AHx2 параметр «количество портов 10/100/1000 ethernet» - 13. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Для нового проекта полезно оценить условия размещения вместе с набором компонентов.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
