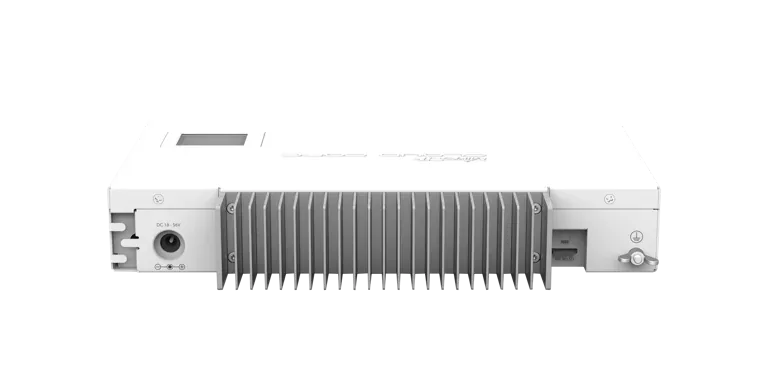

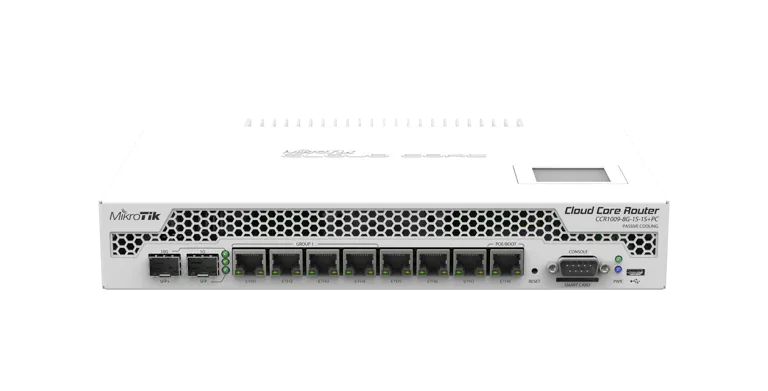

Маршрутизатор Mikrotik CCR1009-8G-1S-1S+PC 8xGigabit Ethernet, 1xSFP+, 1xSFP

Основное описание: маршрутизатор Mikrotik CCR1009-8G-1S-1S+PC

Mikrotik CCR1009-8G-1S-1S+PC - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Количество портов 10/100/1000 Ethernet - 8. Количество портов SFP+ - 1. Количество портов SFP - 1. Исполнение имеет следующий параметр: процессор - TLR4-00980. Объем оперативной памяти - 2 GB. Для выбора изделия учитывайте параметр «габариты»: 272x190x47mm. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Нагрузочные испытания с крупными пакетами и короткими пакетами описывают разные режимы работы. Сохранённая конфигурация позволяет воспроизвести настройки при изменении сетевой схемы. Разделение локальных сегментов помогает управлять доступом между рабочими местами и сервисами. Этот параметр учитывают при согласовании изделия с проектом. Оптический модуль или кабель выбирают с учётом возможностей порта. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - CCR1009-8G-1S-1S+PC
• Архитектура процессора - TILE
• Процессор - TLR4-00980
• Количество ядер процессора - 9
• Номинальная частота процессора - 1 GHz
• Количество потоков процессора - 9
• Коммутационный чип - AR8327-BL1A-R
• Габариты - 272x190x47mm
• Уровень лицензии RouterOS - 6
• Операционная система - RouterOS
• Объем оперативной памяти - 2 GB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -20°C - 60°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 14-57 V
• Максимальная потребляемая мощность - 30 W
• Максимальная потребляемая мощность без подключённых устройств - 30W
• Тип PoE-in - Пассивное PoE

Применение

Микротик CCR1009-8G-1S-1S+PC подбирают для согласованной конфигурации проекта.

Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления.

Преимущества Mikrotik CCR1009-8G-1S-1S+PC

• Процессор TLR4-00980 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100/1000 Ethernet 8 - Набор медных портов определяет число проводных подключений.
• Габариты 272x190x47mm - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов SFP+ 1 - Оптический модуль или кабель выбирают с учётом возможностей порта.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности CCR1009-8G-1S-1S+PC

Габариты - 272x190x47mm. Тип охлаждения - Пассивное. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. При размещении оставьте доступ к разъёмам и органам управления. Монтажные принадлежности подбирают под конкретное исполнение корпуса. Рабочее место устройства выбирают с учётом отвода тепла.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CCR1009-8G-1S-PC по интерфейсам, рабочим условиям и назначению. У CCR1009-8G-1S-PC параметр «объем оперативной памяти» - 1 GB. Для другой конфигурации сравните Mikrotik CCR1009-7G-1C-1S+PC по интерфейсам, рабочим условиям и назначению. У CCR1009-7G-1C-1S+PC параметр «количество портов 10/100/1000 ethernet» - 7. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• IEC кабель
• USB OTG кабель
• 24V 2.5A адаптер питания
• Монтажные уши
