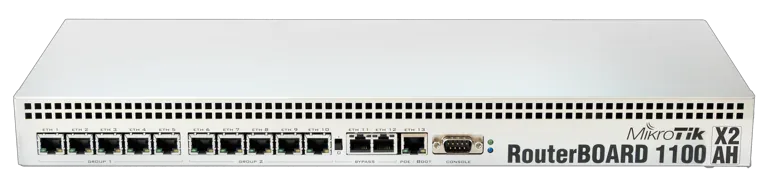

Маршрутизатор Mikrotik RB1100AHx2 13xGigabit Ethernet, P202ASSE2KFB, 2 GB RAM

Основное описание: маршрутизатор Mikrotik RB1100AHx2

Mikrotik RB1100AHx2 - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Номинальная частота процессора - 1066 MHz. Тип карты памяти - microSD. Для выбора изделия учитывайте параметр «органы управления и контроля»: Кнопка сброса, звуковой сигнализатор, напряжение и температура датчики. Для выбора изделия учитывайте параметр «загрузчик»: RouterBOOT, 1Mbit микросхема Flash. Для выбора изделия учитывайте параметр «испытанный диапазон температуры окружающей среды»: -35°C - 70°C. Диапазон входного напряжения AC - 100-240. Входное напряжение двухконтактной клеммы - 7-28 V. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Нагрузочные испытания с крупными пакетами и короткими пакетами описывают разные режимы работы. Сохранённая конфигурация позволяет воспроизвести настройки при изменении сетевой схемы. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть. Параметр следует сопоставить с требованиями места установки. Набор медных портов определяет число проводных подключений. Номинальная скорость порта сама по себе не определяет скорость сложной маршрутизации.

Технические особенности

• Артикул производителя - RB1100AHx2
• Архитектура процессора - PPC
• Процессор - P202ASSE2KFB
• Количество ядер процессора - 2
• Номинальная частота процессора - 1066 MHz
• Количество потоков процессора - 2
• Коммутационный чип - AR8327-BL1A-R
• Габариты - 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g
• Уровень лицензии RouterOS - 6
• Операционная система - RouterOS
• Объем оперативной памяти - 2 GB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -35°C - 70°C
• Количество входов питания AC - 1
• Диапазон входного напряжения AC - 100-240
• Количество входов питания DC - 2 (PoE-IN, 2-pin клемма)
• Входное напряжение двухконтактной клеммы - 7-28 V
• Максимальная потребляемая мощность - 25 W

Применение

Микротик RB1100AHx2 подбирают для согласованной конфигурации проекта.

Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. Такую платформу выбирают для шлюза офиса, лабораторной сети или отдельного узла инфраструктуры. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком.

Преимущества Mikrotik RB1100AHx2

• Габариты 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g - Этот параметр учитывают при согласовании изделия с проектом.
• Тип карты памяти microSD - Параметр следует сопоставить с требованиями места установки.
• Входное напряжение PoE-in 10-28 V - Параметр следует сопоставить с требованиями места установки.
• Органы управления и контроля Кнопка сброса, звуковой сигнализатор, напряжение и температура датчики - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности RB1100AHx2

Габариты - 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g. Тип охлаждения - 2 вентилятора. Монтажные принадлежности подбирают под конкретное исполнение корпуса. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. При размещении оставьте доступ к разъёмам и органам управления. Положение кабелей должно позволять отключить отдельную линию без нарушения соседних соединений.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB1100AHx2-LM по интерфейсам, рабочим условиям и назначению. У RB1100AHx2-LM параметр «объем оперативной памяти» - 512 MB. Для другой конфигурации сравните Mikrotik RB1100AHx4 по интерфейсам, рабочим условиям и назначению. У RB1100AHx4 параметр «процессор» - AL21400. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

• IEC кабель
• монтажные уши (алюминий)
• Набор винтов и ножек (K10)
