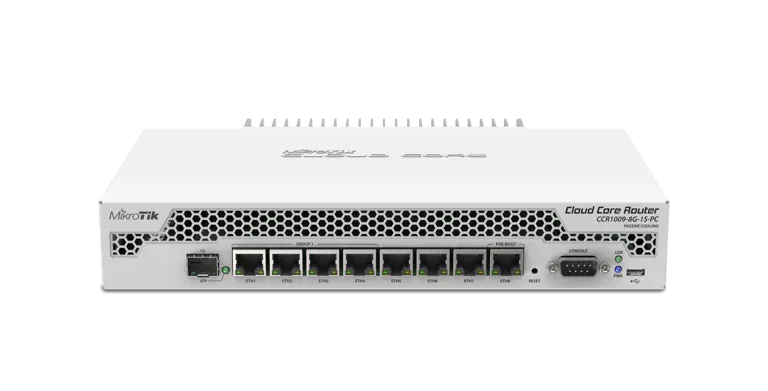

Маршрутизатор Mikrotik CCR1009-8G-1S-PC 8xGigabit Ethernet, 1xSFP, TLR4-00980

Основное описание: маршрутизатор Mikrotik CCR1009-8G-1S-PC

Mikrotik CCR1009-8G-1S-PC - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. В этой конфигурации количество портов 10/100/1000 ethernet составляет 8. Для выбора изделия учитывайте параметр «количество портов sfp»: 1. Исполнение имеет следующий параметр: процессор - TLR4-00980. Исполнение имеет следующий параметр: объем оперативной памяти - 1 GB. Исполнение имеет следующий параметр: габариты - 272x190x47mm. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. Такую платформу выбирают для шлюза офиса, лабораторной сети или отдельного узла инфраструктуры. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Для рабочего проекта пропускную способность оценивают с учётом фильтрации, очередей и шифрования. Номинальная скорость порта сама по себе не определяет скорость сложной маршрутизации. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Набор медных портов определяет число проводных подключений. Этот параметр учитывают при согласовании изделия с проектом.

Технические особенности

• Артикул производителя - CCR1009-8G-1S-PC
• Архитектура процессора - TILE
• Процессор - TLR4-00980
• Количество ядер процессора - 9
• Номинальная частота процессора - 1 GHz
• Количество потоков процессора - 9
• Коммутационный чип - AR8327
• Габариты - 272x190x47mm
• Уровень лицензии RouterOS - 6
• Операционная система - RouterOS
• Объем оперативной памяти - 1 GB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -20°C - 60°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 14-57 V
• Максимальная потребляемая мощность - 34 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное

Применение

Микротик CCR1009-8G-1S-PC подбирают для согласованной конфигурации проекта.

В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком.

Преимущества Mikrotik CCR1009-8G-1S-PC

• Количество портов SFP 1 - Для соединения подбирают совместимую оптическую пару.
• Количество портов 10/100/1000 Ethernet 8 - Набор медных портов определяет число проводных подключений.
• Габариты 272x190x47mm - Этот параметр учитывают при согласовании изделия с проектом.
• Процессор TLR4-00980 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности CCR1009-8G-1S-PC

Габариты - 272x190x47mm. Тип охлаждения - Пассивное. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. Монтажные принадлежности подбирают под конкретное исполнение корпуса. Рабочее место устройства выбирают с учётом отвода тепла. При размещении оставьте доступ к разъёмам и органам управления.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CCR1009-8G-1S-1S+PC по интерфейсам, рабочим условиям и назначению. У CCR1009-8G-1S-1S+PC параметр «количество портов sfp+» - 1. Для другой конфигурации сравните Mikrotik CCR1009-7G-1C-1S+PC по интерфейсам, рабочим условиям и назначению. У CCR1009-7G-1C-1S+PC параметр «количество портов 10/100/1000 ethernet» - 7. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• 24V 2.5A адаптер питания
• USB OTG кабель
• IEC кабель
• Монтажные уши
