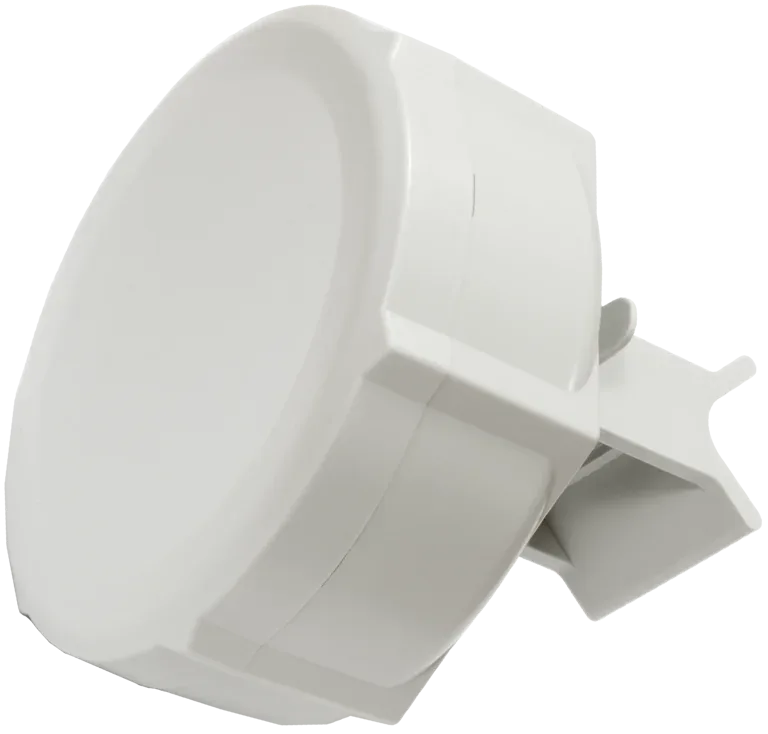

Наружное радиоустройство Mikrotik SXT G-5HnD RBSXTG-5HnD 1xGigabit Ethernet, Wi-Fi, AR7242

Основное описание: наружное радиоустройство Mikrotik SXT G-5HnD

Mikrotik SXT G-5HnD - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. В этой конфигурации количество портов 10/100/1000 ethernet составляет 1. Беспроводные стандарты - 802.11a/n. Процессор - AR7242. Исполнение имеет следующий параметр: объем оперативной памяти - 32 MB. Исполнение имеет следующий параметр: габариты - 140x140x56mm, 265g. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. При связи между зданиями проверяют положение антенн с обеих сторон. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Физическая скорость радиоканала отличается от полезной скорости передачи данных. Частотный план помогает уменьшить взаимные помехи соседних соединений. Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Этот параметр учитывают при согласовании изделия с проектом. Объем памяти учитывают при выборе программных задач. Набор медных портов определяет число проводных подключений.

Технические особенности

• Артикул производителя - RBSXTG-5HnD
• Архитектура процессора - MIPSBE
• Процессор - AR7242
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Габариты - 140x140x56mm, 265g
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS
• Объем оперативной памяти - 32 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +70C
• Максимальная потребляемая мощность без подключённых устройств - 7W
• Тип PoE-in - Пассивное PoE
• Максимальная физическая скорость 5 GHz - 300 Mbit/s
• Количество радиоцепей 5 GHz - 2
• Поддерживаемые стандарты 5 GHz - 802.11a/n
• Усиление антенны 5 GHz (dBi) - 16
• Радиочип 5 GHz - AR9280

Применение

Микротик SXT G-5HnD подбирают для согласованной конфигурации проекта.

Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. До выбора модели оценивают видимость, расстояние и доступные частоты. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов.

Преимущества Mikrotik SXT G-5HnD

• Процессор AR7242 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Беспроводные стандарты 802.11a/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.
• Объем оперативной памяти 32 MB - Объем памяти учитывают при выборе программных задач.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT G-5HnD

Габариты - 140x140x56mm, 265g. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Натяжение кабеля не должно передаваться на корпус устройства. Для антенны оставляют пространство в рабочем направлении. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT 5HnD по интерфейсам, рабочим условиям и назначению. У SXT 5HnD параметр «усиление антенны» - 16dBi. Для другой конфигурации сравните Mikrotik SXT 5 по интерфейсам, рабочим условиям и назначению. У SXT 5 параметр «количество портов 10/100 ethernet» - 1. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
