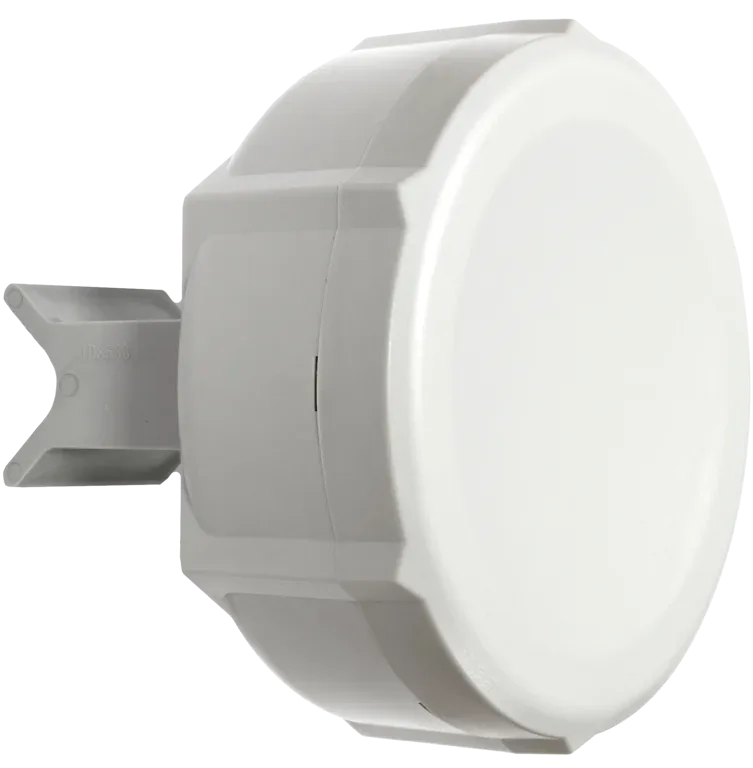

Наружное радиоустройство Mikrotik SXT 5 RBSXT5HPnDr2 1xFast Ethernet, Wi-Fi, AR9344

Основное описание: наружное радиоустройство Mikrotik SXT 5

Mikrotik SXT 5 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. В этой конфигурации количество портов 10/100 ethernet составляет 1. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11a/n. Исполнение имеет следующий параметр: диапазон частот - 4920-5920MHz (С ограничениями правил страны эксплуатации). Для выбора изделия учитывайте параметр «процессор»: AR9344. Объем оперативной памяти - 64 MB. Габариты - 140x140x56mm, 265g. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. До выбора модели оценивают видимость, расстояние и доступные частоты. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Частотный план помогает уменьшить взаимные помехи соседних соединений. Физическая скорость радиоканала отличается от полезной скорости передачи данных. Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Эта скорость проводного участка учитывается в расчёте общей сети. Объем памяти учитывают при выборе программных задач. Для антенного тракта требуется совпадение рабочего диапазона.

Технические особенности

• Артикул производителя - RBSXT5HPnDr2
• Архитектура процессора - MIPSBE
• Процессор - AR9344
• Количество ядер процессора - 1
• Номинальная частота процессора - 600 MHz
• Габариты - 140x140x56mm, 265g
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 11 W
• Максимальная потребляемая мощность без подключённых устройств - 11W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 5-30 V
• Максимальная физическая скорость 5 GHz - 300 Mbit/s

Применение

Микротик SXT 5 подбирают для согласованной конфигурации проекта.

Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. До выбора модели оценивают видимость, расстояние и доступные частоты. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов.

Преимущества Mikrotik SXT 5

• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Габариты 140x140x56mm, 265g - Этот параметр учитывают при согласовании изделия с проектом.
• Диапазон частот 4920-5920MHz (С ограничениями правил страны эксплуатации) - Для антенного тракта требуется совпадение рабочего диапазона.
• Процессор AR9344 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT 5

Габариты - 140x140x56mm, 265g. Тип охлаждения - Пассивное. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Крепление должно удерживать выбранное положение антенны. Натяжение кабеля не должно передаваться на корпус устройства. Для антенны оставляют пространство в рабочем направлении.

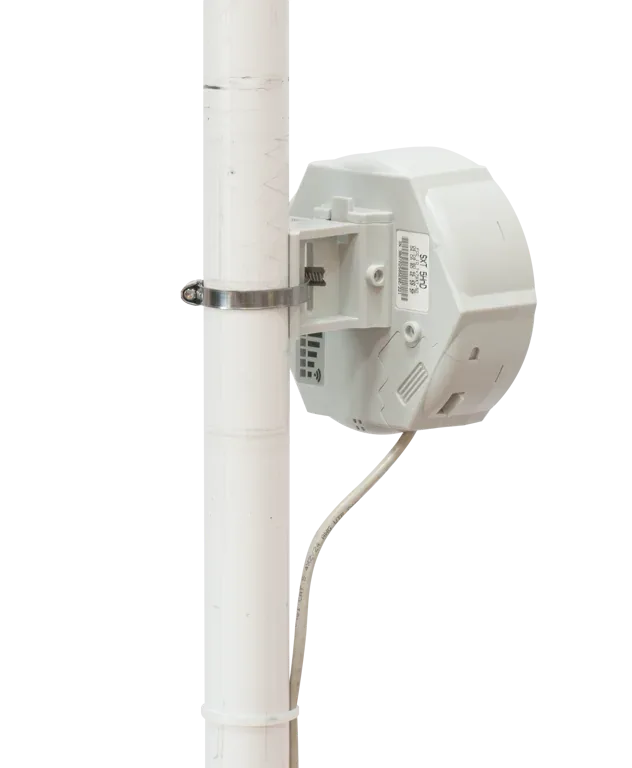

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT 5 ac по интерфейсам, рабочим условиям и назначению. У SXT 5 ac параметр «количество портов 10/100/1000 ethernet» - 1. Для другой конфигурации сравните Mikrotik SXT 5HnD по интерфейсам, рабочим условиям и назначению. У SXT 5HnD параметр «усиление антенны» - 16dBi. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

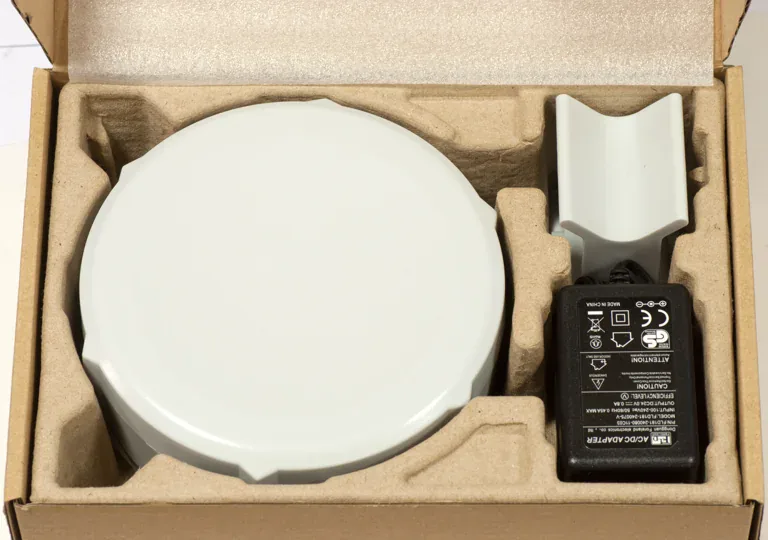

Комплектация

• 24V 0.8A адаптер питания
• Металлическое кольцо (один)
• PoE-инжектор
