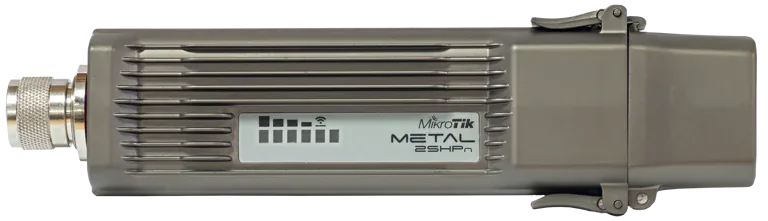

Наружное радиоустройство Mikrotik Metal 2 RBMetal2SHPn 1xFast Ethernet, Wi-Fi, AR7241

Основное описание: наружное радиоустройство Mikrotik Metal 2

Mikrotik Metal 2 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Количество портов 10/100 Ethernet - 1. Беспроводные стандарты - 802.11b/g/n. Процессор - AR7241. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 64 MB. Исполнение имеет следующий параметр: габариты - 215x60x38mm. При связи между зданиями проверяют положение антенн с обеих сторон. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Проводной интерфейс связывает радиоучасток с остальной сетью. Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Этот параметр учитывают при согласовании изделия с проектом. Объем памяти учитывают при выборе программных задач. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Технические особенности

• Артикул производителя - RBMetal2SHPn
• Архитектура процессора - MIPSBE
• Процессор - AR7241
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Габариты - 215x60x38mm
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 13.8 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 10-30 V
• Максимальная физическая скорость 2.4 GHz - 150 Mbit/s
• Количество радиоцепей 2.4 GHz - 1

Применение

Микротик Metal 2 подбирают для согласованной конфигурации проекта.

При связи между зданиями проверяют положение антенн с обеих сторон. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность.

Преимущества Mikrotik Metal 2

• Габариты 215x60x38mm - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Процессор AR7241 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности Metal 2

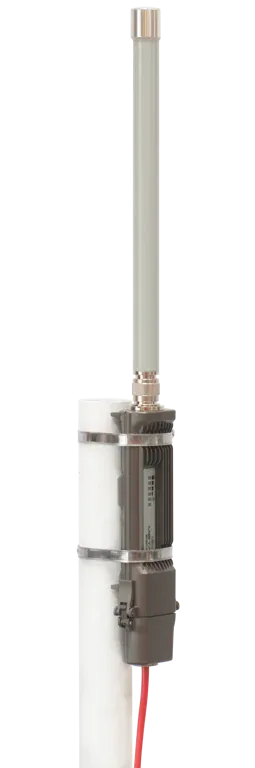

Габариты - 215x60x38mm. Тип охлаждения - Пассивное. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению. Для антенны оставляют пространство в рабочем направлении. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Крепление должно удерживать выбранное положение антенны.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Metal 5 по интерфейсам, рабочим условиям и назначению. У Metal 5 параметр «беспроводные стандарты» - 802.11a/n. Для другой конфигурации сравните Mikrotik Metal 52 ac по интерфейсам, рабочим условиям и назначению. У Metal 52 ac параметр «количество портов 10/100/1000 ethernet» - 1. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

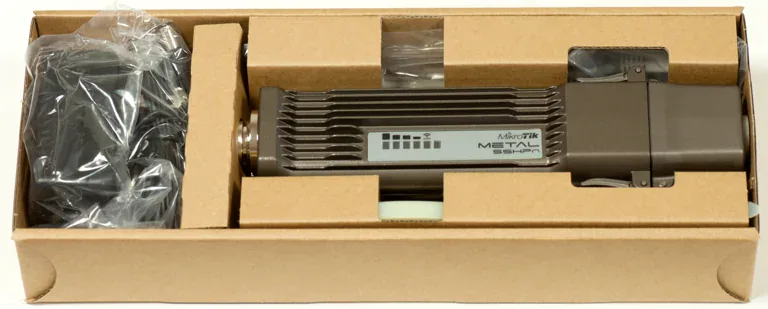

Комплектация

• 24V 0.8A адаптер питания
• Всенаправленная антенна 6dBi / 8dBi
• Пластиковая кабельная стяжка
• Металлические кольца (два)
• Угловой разъём N
• PoE-инжектор
