Артикул: RB5009UPr+S+OUT

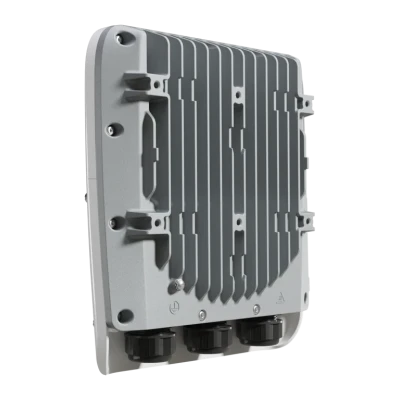

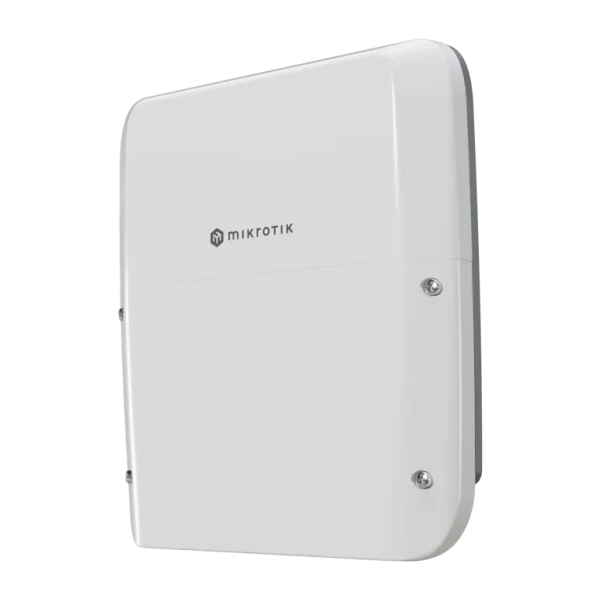

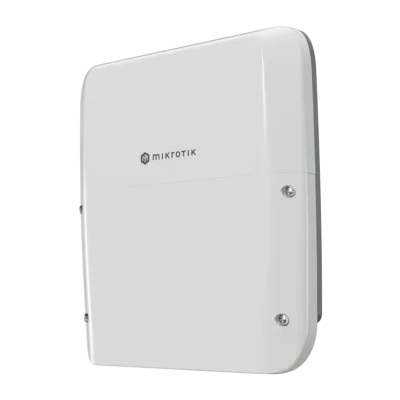

Mikrotik RB5009UPr+S+OUT маршрутизатор

Name: Mikrotik RB5009UPr+S+OUT маршрутизатор
Brand: MIKROTIK
SKU: RB5009UPr+S+OUT

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-mikrotik.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 959-25-60

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание: маршрутизатор Mikrotik RB5009UPr+S+OUT

Mikrotik RB5009UPr+S+OUT - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Исполнение имеет следующий параметр: количество портов 2.5g ethernet - 1. В этой конфигурации количество портов 10/100/1000 ethernet составляет 7. В этой конфигурации количество портов sfp+ составляет 1. Процессор - 88F7040. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 1 GB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP66. Исполнение имеет следующий параметр: габариты - 222 x 239 x 57 mm. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. При выборе Микротик RB5009UPr+S+OUT сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Разделение локальных сегментов помогает управлять доступом между рабочими местами и сервисами. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть. Сохранённая конфигурация позволяет воспроизвести настройки при изменении сетевой схемы. Этот параметр учитывают при согласовании изделия с проектом. Объем памяти учитывают при выборе программных задач. Проводную линию рассчитывают с учётом поддерживаемой скорости клиента.

Технические особенности

Артикул производителя - RB5009UPr+S+OUT
Архитектура процессора - ARM 64bit
Процессор - 88F7040
Количество ядер процессора - 4
Номинальная частота процессора - 350-1400 (авто) MHz
Количество потоков процессора - 4
Коммутационный чип - 88E6393
Уровень лицензии RouterOS - 5
Операционная система - RouterOS v7
Объем оперативной памяти - 1 GB
Размер хранилища данных - 1 GB
Тип хранилища данных - NAND
Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
Испытанный диапазон температуры окружающей среды - -40°C - 70°C
Количество входов питания DC - 2 (PoE-IN, 2-pin клемма)
Входное напряжение двухконтактной клеммы - 24-57 V
Максимальная потребляемая мощность - 150 W
Максимальная потребляемая мощность без подключённых устройств - 15 W
Тип PoE-in - 802.3af/at
Тип охлаждения - Пассивное

Применение

Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел. Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов.

Преимущества Mikrotik RB5009UPr+S+OUT

Степень защиты IP IP66 - Условия установки сопоставляют с фактическим исполнением корпуса.
Количество портов 2.5G Ethernet 1 - Проводную линию рассчитывают с учётом поддерживаемой скорости клиента.
Габариты 222 x 239 x 57 mm - Этот параметр учитывают при согласовании изделия с проектом.
Объем оперативной памяти 1 GB - Объем памяти учитывают при выборе программных задач.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности RB5009UPr+S+OUT

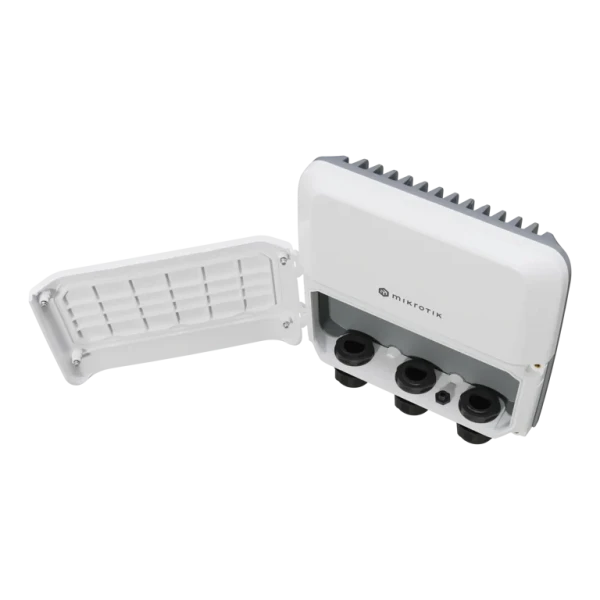

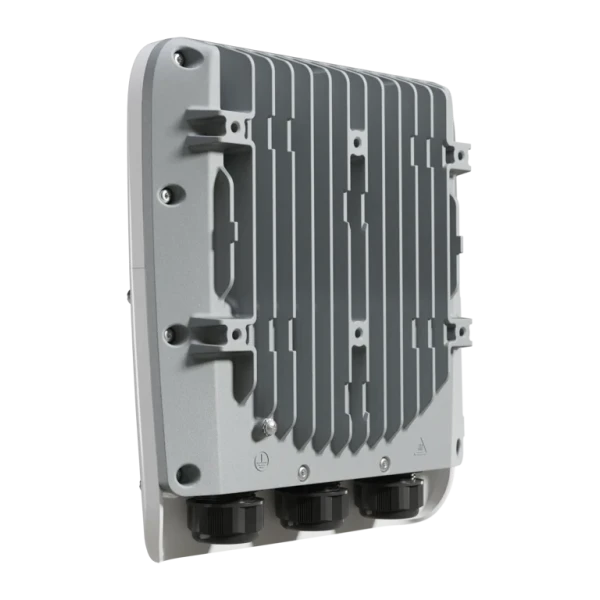

Габариты - 222 x 239 x 57 mm. Степень защиты IP - IP66. Тип охлаждения - Пассивное. Положение кабелей должно позволять отключить отдельную линию без нарушения соседних соединений. При размещении оставьте доступ к разъёмам и органам управления. Монтажные принадлежности подбирают под конкретное исполнение корпуса.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB5009UPr+S+IN по интерфейсам, рабочим условиям и назначению. У RB5009UPr+S+IN параметр «степень защиты ip» - IP20. Для другой конфигурации сравните Mikrotik RB5009UG+S+IN по интерфейсам, рабочим условиям и назначению. У RB5009UG+S+IN параметр «габариты» - 220 x 125 x 22 mm. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

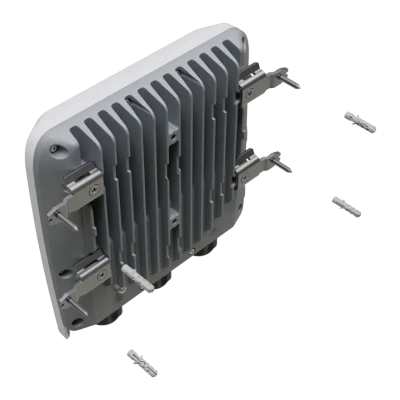

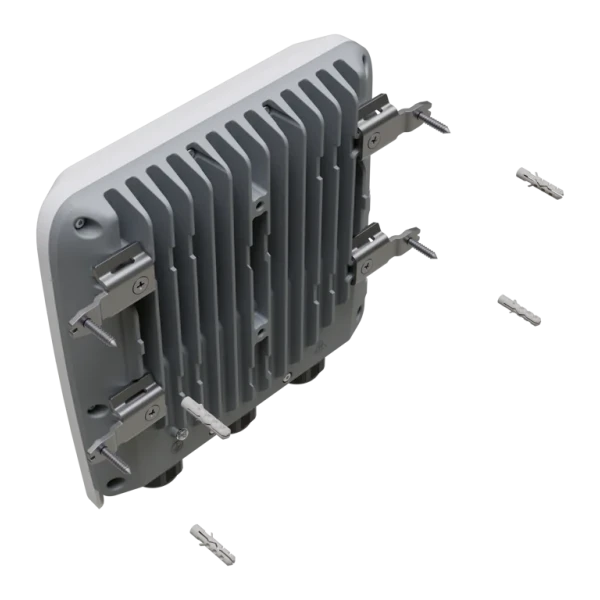

K-41 набор крепежа
K-85 набор крепежа

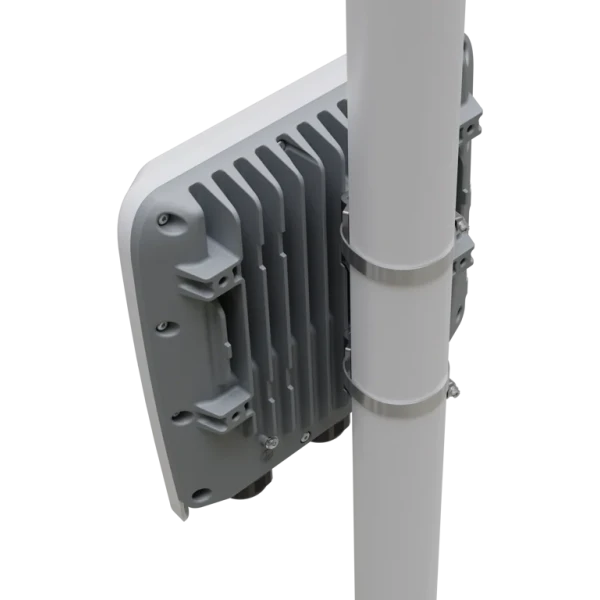

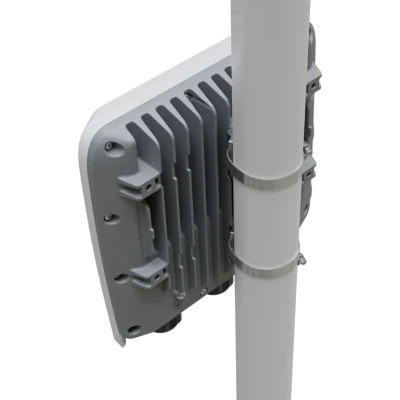

Ленточный хомут 2

Технические характеристики RB5009UPr+S+OUT

Идентификация и совместимость

Артикул производителя: RB5009UPr+S+OUT
Жизненный цикл: В каталоге производителя
Комплектация: K-41 набор крепежа; K-85 набор крепежа; Ленточный хомут 2

Операционная система: RouterOS v7
Тип изделия: маршрутизатор
Уровень лицензии RouterOS: 5

Интерфейсы и радиосвязь

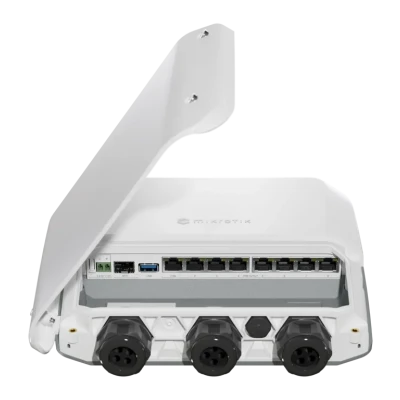

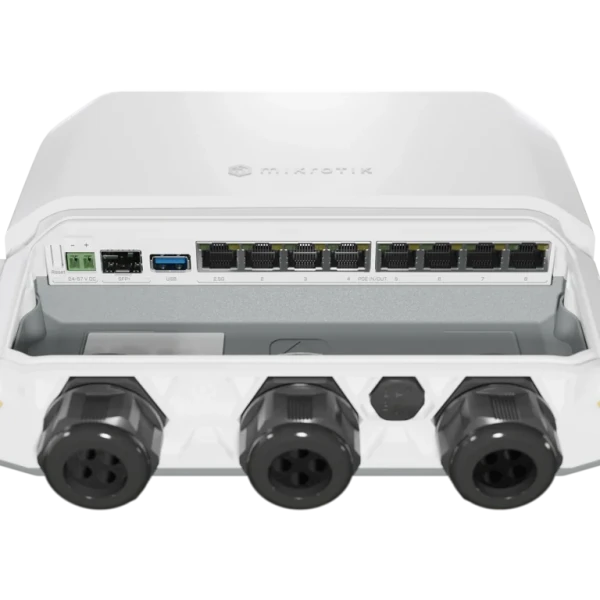

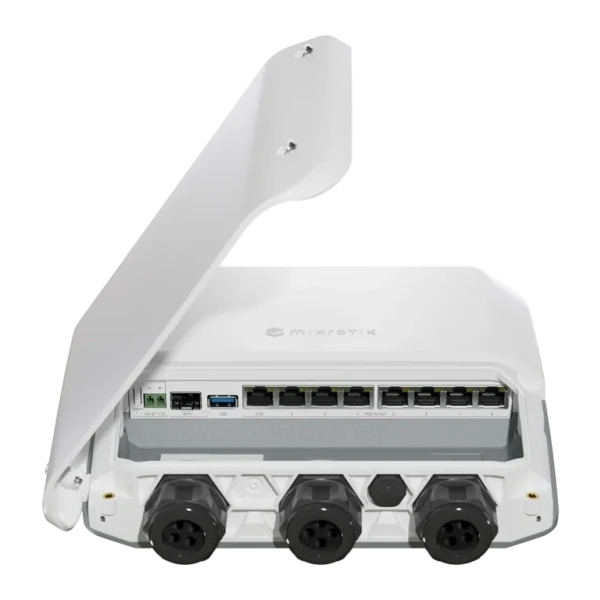

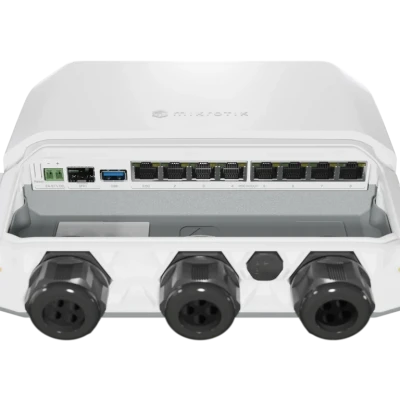

Исполнение USB: 1 USB 3 тип A
Количество портов 10/100/1000 Ethernet: 7
Количество портов 1G Ethernet с Reverse PoE-in: 7
Количество портов 2.5G Ethernet: 1
Количество портов 2.5G Ethernet с PoE-out: 1

Количество портов SFP+: 1
Количество портов USB: 1
Программный сброс питания USB: Да
Тип порта USB: USB 3.0 тип A

Конструкция и условия эксплуатации

Габариты: 222 x 239 x 57 mm
Испытанный диапазон температуры окружающей среды: -40°C - 70°C
Контроль температуры платы: Да
Контроль температуры процессора: Да

Сертификаты: CE, EAC, ROHS
Средняя наработка на отказ MTBF: Примерно 200'000 часов при 25C
Степень защиты IP: 66
Тип охлаждения: Пассивное

Память и накопители

Объем оперативной памяти: 1 GB
Размер хранилища данных: 1 GB
Тип оперативной памяти: DDR4

Тип хранилища данных: NAND
Хранилище данных: 1 GB, NAND

Питание

Входное напряжение: 24-57 V (PoE in) 24-57 (2-pin клемма)
Входное напряжение PoE-in: 24-57 V
Входное напряжение двухконтактной клеммы: 24-57 V
Количество входов питания DC: 2 (PoE-IN, 2-pin клемма)
Контроль напряжения: Да
Контроль тока: Да
Максимальная потребляемая мощность: 150 W
Максимальная потребляемая мощность без подключённых устройств: 15 W

Максимальный выходной ток PoE-out при высоком напряжении: 440 mA
Максимальный выходной ток PoE-out при низком напряжении: 900 mA
Максимальный общий выходной ток PoE-out (A): 2.59 A
Максимальный ток USB (A): 1.5
Порты PoE-out: Ether1-Ether8
Суммарная выходная мощность PoE-out: 130
Тип PoE-in: 802.3af/at
Тип PoE-out: 802.3af/at

Процессорная подсистема

Архитектура процессора: ARM 64bit
Количество потоков процессора: 4
Количество ядер процессора: 4

Коммутационный чип: 88E6393
Номинальная частота процессора: 350-1400 (авто) MHz
Процессор: 88F7040

Результаты испытаний

Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт: 771.2 kpps; 9365.6 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт: 755.9 kpps; 3096.2 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт: 761 kpps; 414 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 1518 байт: 811.2 kpps; 9851.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 512 байт: 1126 kpps; 4612 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 64 байт: 1095 kpps; 595.7 Mbps
Ethernet: Маршрутизация, без правил (fast path), 1518 байт: 811.2 kpps; 9851.4 Mbps
Ethernet: Маршрутизация, без правил (fast path), 512 байт: 2332 kpps; 9551.9 Mbps
Ethernet: Маршрутизация, без правил (fast path), 64 байт: 4969.4 kpps; 2703.3 Mbps
Ethernet: Мост, 25 правил фильтра моста, 1518 байт: 811.2 kpps; 9851.4 Mbps
Ethernet: Мост, 25 правил фильтра моста, 512 байт: 1238.3 kpps; 5072.2 Mbps
Ethernet: Мост, 25 правил фильтра моста, 64 байт: 1235.6 kpps; 672.2 Mbps
Ethernet: Мост, без правил (fast path), 1518 байт: 811.2 kpps; 9851.4 Mbps
Ethernet: Мост, без правил (fast path), 512 байт: 2332 kpps; 9551.9 Mbps
Ethernet: Мост, без правил (fast path), 64 байт: 5768.4 kpps; 3138 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA1, 1400 байт: 126.5 kpps; 1416.8 Mbps

IPsec: 256 туннелей, AES-128-CBC + SHA1, 512 байт: 125.3 kpps; 513.2 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA1, 64 байт: 120.3 kpps; 61.6 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 1400 байт: 126.5 kpps; 1416.8 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 512 байт: 125.3 kpps; 513.2 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 64 байт: 120.3 kpps; 61.6 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 1400 байт: 125.8 kpps; 1409 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 512 байт: 123.2 kpps; 504.6 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 64 байт: 114.3 kpps; 58.5 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 1400 байт: 125.8 kpps; 1409 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 512 байт: 123.2 kpps; 504.6 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 64 байт: 114.3 kpps; 58.5 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 1400 байт: 120.9 kpps; 1354.1 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 512 байт: 119.4 kpps; 489.1 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 64 байт: 124.3 kpps; 63.6 Mbps
Условия испытаний: RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
