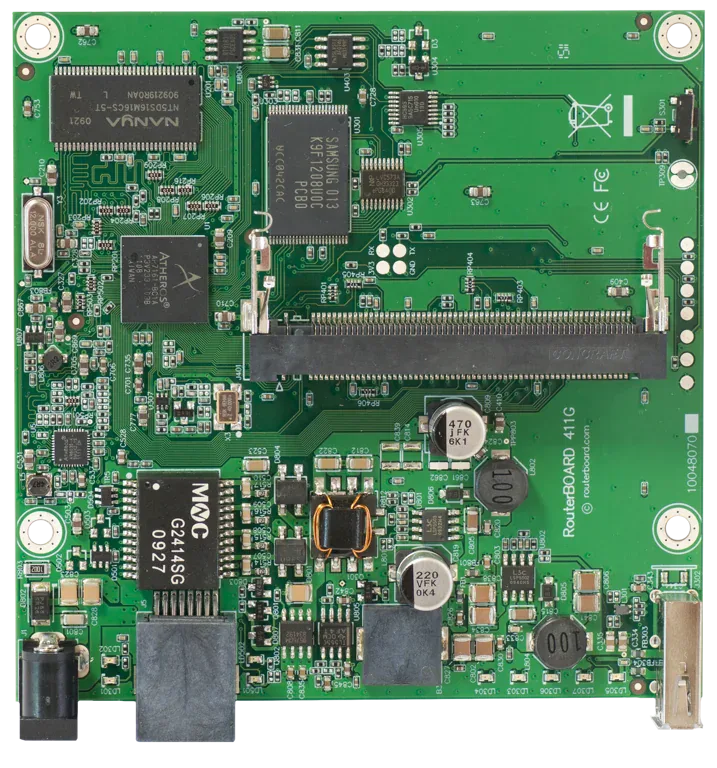

Маршрутизаторная плата Mikrotik RB411GL 1xGigabit Ethernet, AR7161, 64 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB411GL

Mikrotik RB411GL - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «загрузчик»: RouterBOOT. Исполнение имеет следующий параметр: номинальная частота процессора - 680 MHz. Для выбора изделия учитывайте параметр «входное напряжение poe-in»: 8-30 V. Исполнение имеет следующий параметр: объем оперативной памяти - 64 MB. Для выбора изделия учитывайте параметр «испытанный диапазон температуры окружающей среды»: -30°C - 60°C. Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED. Исполнение имеет следующий параметр: тип порта usb - USB тип A. Для наружного применения защиту обеспечивает правильно подобранный корпус. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

При расчёте питания учитывают плату и установленные модули. Программная конфигурация задаёт назначение доступных интерфейсов. Карты расширения подбирают под фактический тип слотов. Этот параметр учитывают при согласовании изделия с проектом. Параметр следует сопоставить с требованиями места установки. Антенный тракт проектируют вместе с радиокартой и корпусными вводами.

Технические особенности

• Артикул производителя - RB411GL
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Габариты - 105x105mm
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30°C - 60°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-30 V
• Максимальная потребляемая мощность - 13.6 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-30 V
• Количество портов 10/100/1000 Ethernet - 1

Применение

Микротик RB411GL подбирают для согласованной конфигурации проекта.

Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Интегратор выбирает корпус и набор модулей под конкретную топологию. Плата полезна в проектах, где важна свобода выбора внешних компонентов. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла.

Преимущества Mikrotik RB411GL

• Максимальная потребляемая мощность 13.6 W - Параметр следует сопоставить с требованиями места установки.
• Количество входов питания DC 2 (Разъём питания DC, PoE-IN) - Параметр следует сопоставить с требованиями места установки.
• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Габариты 105x105mm - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411GL

Габариты - 105x105mm. Тип охлаждения - Пассивное. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. При выборе корпуса учитывайте доступ к портам платы. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
