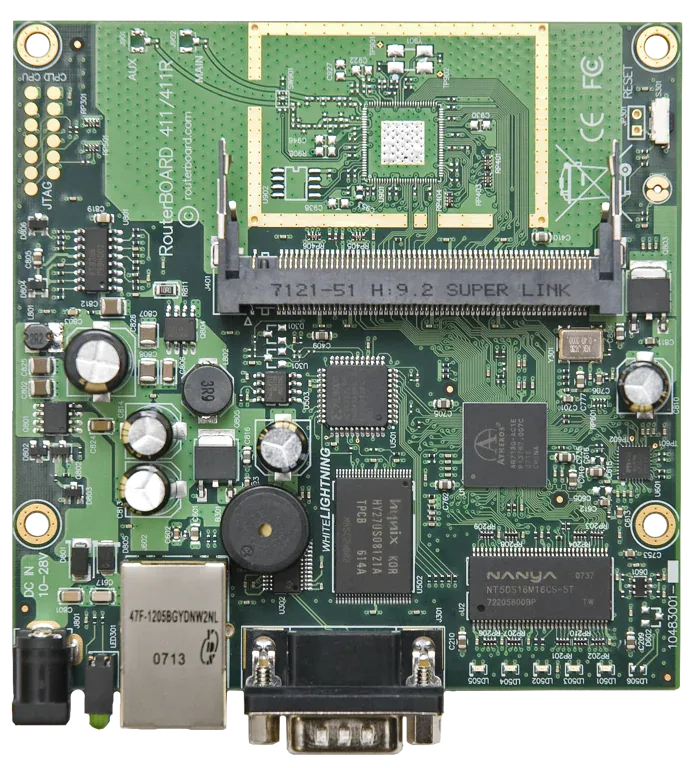

Маршрутизаторная плата Mikrotik RB411A Atheros AR7130, RouterOS L4, RouterBOOT

Основное описание: маршрутизаторная плата Mikrotik RB411A

Mikrotik RB411A - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Исполнение имеет следующий параметр: органы управления и контроля - Кнопка сброса, Звуковой сигнализатор. Процессор - Atheros AR7130 300MHz сетевой процессор. Для выбора изделия учитывайте параметр «габариты»: 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz). Исполнение имеет следующий параметр: загрузчик - RouterBOOT. Исполнение имеет следующий параметр: потребляемая мощность - ~3W без плат расширения, максимум - 12 W. Для выбора изделия учитывайте параметр «уровень лицензии routeros»: 4. Для выбора изделия учитывайте параметр «варианты питания»: Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Разъём питания DC: 10..28V DC. Для наружного применения защиту обеспечивает правильно подобранный корпус. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Карты расширения подбирают под фактический тип слотов. Плата служит аппаратной основой сетевого устройства. Параметр следует сопоставить с требованиями места установки. Этот параметр учитывают при согласовании изделия с проектом. Антенный тракт проектируют вместе с радиокартой и корпусными вводами.

Технические особенности

• Артикул производителя - RB411A
• Уровень лицензии RouterOS - 4
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Процессор - Atheros AR7130 300MHz сетевой процессор
• Оперативная память и исполнение - 32/64MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - 64MB на плате NAND микросхема памяти
• Исполнение Ethernet - Один 10/100 Mbit/s Fast Ethernet порт с Auto-MDI/X
• Исполнение miniPCI - Один MiniPCI тип IIIA/IIIB слот
• Органы управления и контроля - Кнопка сброса, Звуковой сигнализатор
• Порт последовательной консоли - Один DB9 RS232C асинхронный последовательный порт
• Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED
• Варианты питания - Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Разъём питания DC: 10..28V DC
• Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz)
• Потребляемая мощность - ~3W без плат расширения, максимум - 12 W
• Операционная система - MikroTik RouterOS v3, Level3 лицензия (RB411A: Level4)

Применение

Микротик RB411A подбирают для согласованной конфигурации проекта.

Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Интегратор выбирает корпус и набор модулей под конкретную топологию. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Плата полезна в проектах, где важна свобода выбора внешних компонентов. При развитии существующей системы учитывают расположение портов и отверстий платы.

Преимущества Mikrotik RB411A

• Процессор Atheros AR7130 300MHz сетевой процессор - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Потребляемая мощность ~3W без плат расширения, максимум - 12 W - Параметр следует сопоставить с требованиями места установки.
• Порт последовательной консоли Один DB9 RS232C асинхронный последовательный порт - Параметр следует сопоставить с требованиями места установки.
• Оперативная память и исполнение 32/64MB DDR SDRAM на плате память - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411A

Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz). При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB411AH по интерфейсам, рабочим условиям и назначению. У RB411AH параметр «количество портов 10/100 ethernet» - 1. Разница в точном заказном коде может означать другую модификацию или комплектацию. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
