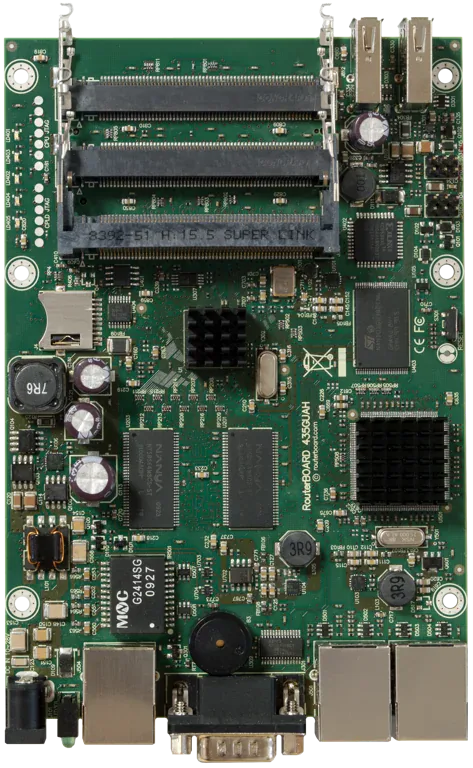

Маршрутизаторная плата Mikrotik RB435G 3xGigabit Ethernet, AR7161, 256 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB435G

Mikrotik RB435G - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «тип карты памяти»: microSD. Для выбора изделия учитывайте параметр «процессор»: AR7161. Испытанный диапазон температуры окружающей среды - -40°C .. +70°C испытано. Для выбора изделия учитывайте параметр «тип хранилища данных»: NAND. Для выбора изделия учитывайте параметр «размер хранилища данных»: 64 MB. Для выбора изделия учитывайте параметр «порт последовательной консоли»: RS232. В этой конфигурации количество слотов minipci составляет 5. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Интегратор выбирает корпус и набор модулей под конкретную топологию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

При расчёте питания учитывают плату и установленные модули. Программная конфигурация задаёт назначение доступных интерфейсов. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Параметр следует сопоставить с требованиями места установки. Объем памяти учитывают при выборе программных задач. Плата служит аппаратной основой сетевого устройства.

Технические особенности

• Артикул производителя - RB435G
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - AR8316-AK1E-R
• Габариты - 105mm x 154mm
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C .. +70°C испытано
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-28 V
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-28 V
• Количество портов 10/100/1000 Ethernet - 3

Применение

Микротик RB435G подбирают для согласованной конфигурации проекта.

Для наружного применения защиту обеспечивает правильно подобранный корпус. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Плата полезна в проектах, где важна свобода выбора внешних компонентов. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла.

Преимущества Mikrotik RB435G

• Входное напряжение PoE-in 8-28 V - Параметр следует сопоставить с требованиями места установки.
• Порт последовательной консоли RS232 - Параметр следует сопоставить с требованиями места установки.
• Количество входов питания DC 2 (Разъём питания DC, PoE-IN) - Параметр следует сопоставить с требованиями места установки.
• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB435G

Габариты - 105mm x 154mm. Тип охлаждения - Пассивное. Компоновку сборки проверяют до затяжки всех креплений. Монтажные стойки должны исключать контакт проводящих частей с корпусом. При выборе корпуса учитывайте доступ к портам платы. Кабели антенн укладывают без перегибов и натяжения малых разъёмов.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB450G по интерфейсам, рабочим условиям и назначению. У RB450G параметр «количество портов 10/100/1000 ethernet» - 5. Для другой конфигурации сравните Mikrotik RB493G по интерфейсам, рабочим условиям и назначению. У RB493G параметр «количество портов 10/100/1000 ethernet» - 9. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
