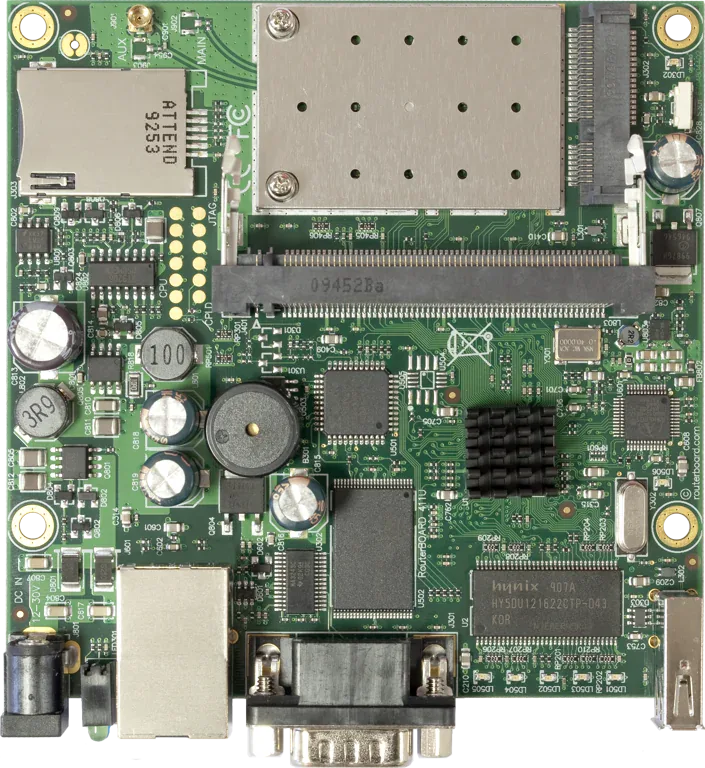

Маршрутизаторная плата Mikrotik RB411UAHR 1xFast Ethernet, Wi-Fi, AR7161

Основное описание: маршрутизаторная плата Mikrotik RB411UAHR

Mikrotik RB411UAHR - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Исполнение имеет следующий параметр: количество портов 10/100 ethernet - 1. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11b/g. Для выбора изделия учитывайте параметр «процессор»: AR7161. В этой конфигурации объем оперативной памяти составляет 64 MB. Для выбора изделия учитывайте параметр «габариты»: 105x105mm. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Интегратор выбирает корпус и набор модулей под конкретную топологию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Карты расширения подбирают под фактический тип слотов. Уровень лицензии проверяют до выбора беспроводного режима. При расчёте питания учитывают плату и установленные модули. Эта скорость проводного участка учитывается в расчёте общей сети. Объем памяти учитывают при выборе программных задач. Совпадение радиостандарта проверяют у всех участников соединения.

Технические особенности

• Артикул производителя - RB411UAHR
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Габариты - 105x105mm
• Уровень лицензии RouterOS - 4
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - 60C
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Максимальная физическая скорость 2.4 GHz - 54 Mbit/s
• Количество радиоцепей 2.4 GHz - 1
• Поддерживаемые стандарты 2.4 GHz - 802.11b/g
• Радиочип 2.4 GHz - AR2417
• Количество портов 10/100 Ethernet - 1
• Количество слотов SIM - 1 (Mini SIM)

Применение

Микротик RB411UAHR подбирают для согласованной конфигурации проекта.

Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт.

Преимущества Mikrotik RB411UAHR

• Беспроводные стандарты 802.11b/g - Совпадение радиостандарта проверяют у всех участников соединения.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Габариты 105x105mm - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411UAHR

Габариты - 105x105mm. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «процессор» - AR7130. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
