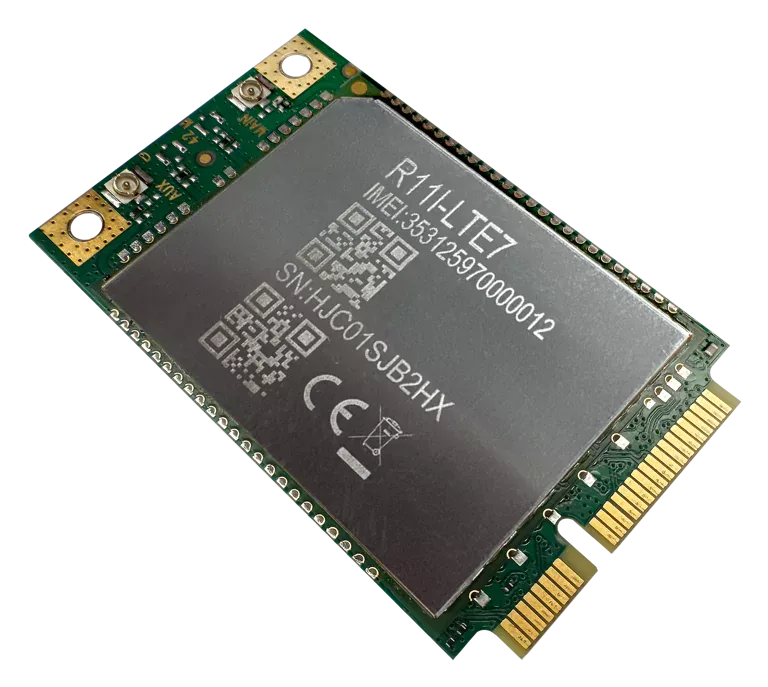

Сотовый модем Mikrotik R11e-LTE7 LTE Cat7, IP00, -10°C - 55°C

Основное описание: сотовый модем Mikrotik R11e-LTE7

Mikrotik R11e-LTE7 - сотовый модем для установки в совместимую аппаратную платформу. Основное назначение модели - организация операторского канала связи в устройстве с подходящим интерфейсом и программной поддержкой. Исполнение имеет следующий параметр: диапазоны 3g - 1 (2100MHz) 3 (1800 MHz) 5 (850MHz) 8 (900MHz). Исполнение имеет следующий параметр: mimo приём dl - 2x2. Для выбора изделия учитывайте параметр «mimo передача ul»: 1x1. Максимальная потребляемая мощность - 5 W. В этой конфигурации тип радиочастотного разъёма составляет 2 uUFL. Категория LTE - 7 (DL: 300 Mbps; UL: 100 Mbps). Для выбора изделия учитывайте параметр «диапазоны lte tdd»: 38 (2600MHz) 40 (2300MHz) 41 (2500MHz). Для резервного доступа заранее проверяют покрытие и параметры операторской сети. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора. При выборе Микротик R11e-LTE7 сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Модем устанавливает соединение с сетью оператора в поддерживаемых диапазонах. Параметры мобильного подключения настраивают под выбранного оператора. Антенну и место установки выбирают с учётом уровня сигнала и направления на базовую станцию. Параметр следует сопоставить с требованиями места установки. Доступность диапазона зависит от конкретной базовой станции и тарифа. Проводные порты связывают сотовый канал с оборудованием локального объекта.

Технические особенности

• Артикул производителя - R11e-LTE7
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -10°C - 55°C
• Максимальная потребляемая мощность - 5 W
• Категория 3G - R8 (DL: 42.2 Mbps; UL: 5.76 Mbps)
• Диапазоны 3G - 1 (2100MHz) 3 (1800 MHz) 5 (850MHz) 8 (900MHz)
• Категория LTE - 7 (DL: 300 Mbps; UL: 100 Mbps)
• MIMO приём DL - 2x2
• MIMO передача UL - 1x1
• Диапазоны LTE FDD - 1 (2100MHz) 3 (1800MHz) 5 (850MHz) 7 (2600MHz) 8 (900 MHz) 20 (800MHz) 28 (700MHz) 32 (1500 MHz)
• Диапазоны LTE TDD - 38 (2600MHz) 40 (2300MHz) 41 (2500MHz)
• TAC модема - 35312597
• Сертификаты - CE, ROHS
• Степень защиты IP - 00
• Сотовый модем - ASR1828
• Форм-фактор - miniPCIe
• Тип радиочастотного разъёма - 2 uUFL
• Операционная система - RouterOS

Применение

При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора. На загородном объекте полезно измерить сигнал в нескольких точках установки. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов.

Преимущества Mikrotik R11e-LTE7

• Диапазоны LTE TDD 38 (2600MHz) 40 (2300MHz) 41 (2500MHz) - Параметр следует сопоставить с требованиями места установки.
• Операционная система RouterOS - Параметр следует сопоставить с требованиями места установки.
• Категория 3G R8 (DL: 42.2 Mbps; UL: 5.76 Mbps) - Параметр следует сопоставить с требованиями места установки.
• Сотовый модем ASR1828 - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе Модемы LTE и 5G.

Конструкция и технические особенности R11e-LTE7

Степень защиты IP - IP00. Радиотракт и положение антенны важны для устойчивого приёма. Доступ к SIM и кабелям предусматривают до окончательного монтажа. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Для наружной трассы важна защита разъёмов от воды. Монтажная схема должна учитывать обслуживание без натяжения кабелей.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik R11e-LTE по интерфейсам, рабочим условиям и назначению. У R11e-LTE параметр «категория lte» - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток). Для другой конфигурации сравните Mikrotik R11e-LTE-US по интерфейсам, рабочим условиям и назначению. У R11e-LTE-US параметр «категория lte» - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток). Разница в точном заказном коде может означать другую модификацию или комплектацию. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
