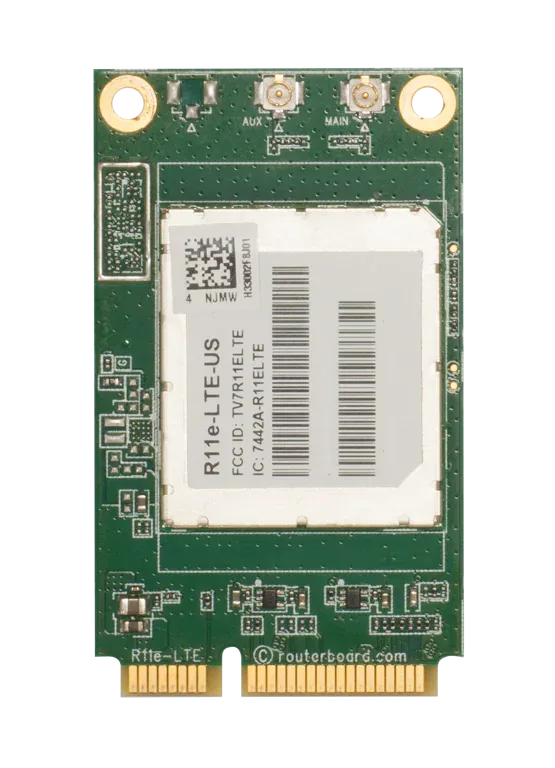

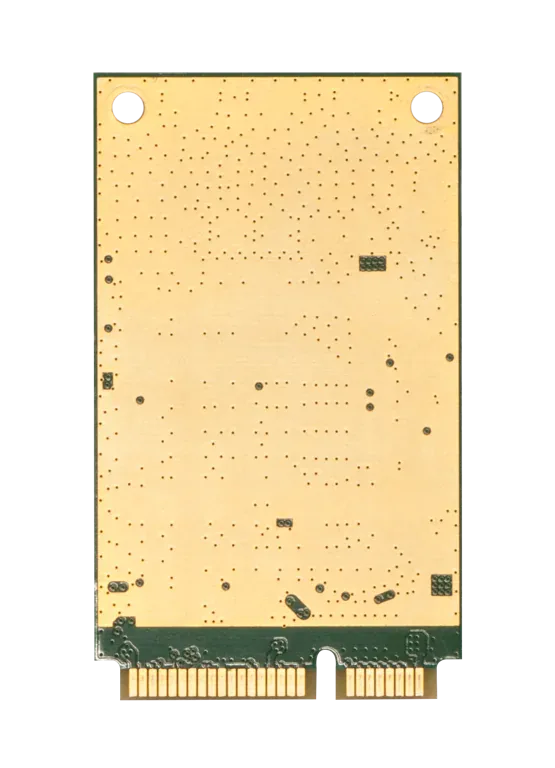

Сотовый модем Mikrotik R11e-LTE-US LTE Cat4, IPIP00, 2x uFL

Основное описание: сотовый модем Mikrotik R11e-LTE-US

Mikrotik R11e-LTE-US - сотовый модем для установки в совместимую аппаратную платформу. Основное назначение модели - организация операторского канала связи в устройстве с подходящим интерфейсом и программной поддержкой. Для выбора изделия учитывайте параметр «категория lte»: 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток). Для выбора изделия учитывайте параметр «степень защиты ip»: IPIP00. Исполнение имеет следующий параметр: разъёмы - 2x uFL. Испытанный диапазон температуры окружающей среды - -30°C .. +70°C. Для выбора изделия учитывайте параметр «диапазоны 3g»: 2 (1900MHz) 5 (850MHz). Для выбора изделия учитывайте параметр «диапазоны lte fdd»: 2 (1900MHz) 4 (1700MHz) 5 (850MHz) 12 (700MHz). Для выбора изделия учитывайте параметр «форм-фактор»: miniPCIe. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Модем устанавливает соединение с сетью оператора в поддерживаемых диапазонах. Доступность диапазона зависит от конкретной базовой станции и тарифа. Проводные порты связывают сотовый канал с оборудованием локального объекта. Параметр следует сопоставить с требованиями места установки. Этот параметр учитывают при согласовании изделия с проектом. Параметры мобильного подключения настраивают под выбранного оператора.

Технические особенности

• Артикул производителя - R11e-LTE-US
• Испытанный диапазон температуры окружающей среды - -30°C .. +70°C
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Категория 3G - R8 (42.2Mbps Нисходящий поток, 5.76Mbps Восходящий поток) / R7 (21Mbps Нисходящий поток, 5.76Mbps Восходящий поток)
• Диапазоны 3G - 2 (1900MHz) 5 (850MHz)
• Категория LTE - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток)
• Диапазоны LTE FDD - 2 (1900MHz) 4 (1700MHz) 5 (850MHz) 12 (700MHz)
• TAC модема - 35550909
• Сертификаты - FCC, IC
• Степень защиты IP - IP00
• Форм-фактор - miniPCIe
• Разъёмы - 2x uFL

Применение

Микротик R11e-LTE-US подбирают для согласованной конфигурации проекта.

Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. На загородном объекте полезно измерить сигнал в нескольких точках установки. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора.

Преимущества Mikrotik R11e-LTE-US

• Диапазоны LTE FDD 2 (1900MHz) 4 (1700MHz) 5 (850MHz) 12 (700MHz) - Параметр следует сопоставить с требованиями места установки.
• Степень защиты IP IPIP00 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Категория LTE 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
• Испытанный диапазон температуры окружающей среды -30°C .. +70°C - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе Модемы LTE и 5G.

Конструкция и технические особенности R11e-LTE-US

Степень защиты IP - IP00. Радиотракт и положение антенны важны для устойчивого приёма. Доступ к SIM и кабелям предусматривают до окончательного монтажа. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Для наружной трассы важна защита разъёмов от воды. Монтажная схема должна учитывать обслуживание без натяжения кабелей.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik R11e-LTE по интерфейсам, рабочим условиям и назначению. У R11e-LTE параметр «испытанный диапазон температуры окружающей среды» - -30°C - 50°C. Для другой конфигурации сравните Mikrotik R11e-LTE6 по интерфейсам, рабочим условиям и назначению. У R11e-LTE6 параметр «категория lte» - 6 (300Mbit/s Нисходящий поток, 50Mbit/s Восходящий поток). Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
