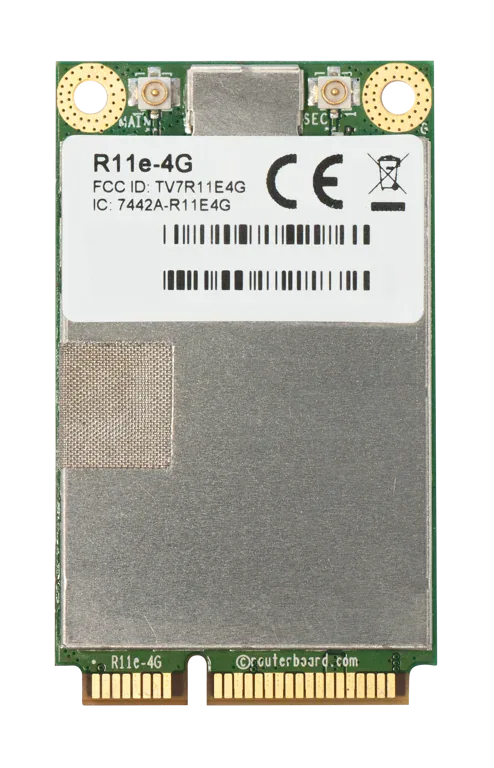

Сотовый модем Mikrotik R11e-4G LTE Cat4, IPIP00, 2x uFL

Основное описание: сотовый модем Mikrotik R11e-4G

Mikrotik R11e-4G - сотовый модем для установки в совместимую аппаратную платформу. Основное назначение модели - организация операторского канала связи в устройстве с подходящим интерфейсом и программной поддержкой. Для выбора изделия учитывайте параметр «форм-фактор»: miniPCIe. Максимальная потребляемая мощность - 3 W. Для выбора изделия учитывайте параметр «диапазоны lte tdd»: 41n (2500MHz) 42 (3500MHz) 43 (3700MHz). Категория LTE - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток). Испытанный диапазон температуры окружающей среды - -30°C .. +70°C. Разъёмы - 2x uFL. Диапазоны LTE FDD - 3 (1800MHz) 7 (2600MHz) 20 (800MHz) 31 (450MHz). Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Категория модема описывает возможности радиоинтерфейса, а не гарантированную скорость доступа. Параметры мобильного подключения настраивают под выбранного оператора. Антенну и место установки выбирают с учётом уровня сигнала и направления на базовую станцию. Параметр следует сопоставить с требованиями места установки. Условия установки сопоставляют с фактическим исполнением корпуса. Модем устанавливает соединение с сетью оператора в поддерживаемых диапазонах.

Технические особенности

• Артикул производителя - R11e-4G
• Испытанный диапазон температуры окружающей среды - -30°C .. +70°C
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Максимальная потребляемая мощность - 3 W
• Категория LTE - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток)
• Диапазоны LTE FDD - 3 (1800MHz) 7 (2600MHz) 20 (800MHz) 31 (450MHz)
• Диапазоны LTE TDD - 41n (2500MHz) 42 (3500MHz) 43 (3700MHz)
• TAC модема - 35914709
• Сертификаты - CE, FCC, IC, ROHS
• Степень защиты IP - IP00
• Форм-фактор - miniPCIe
• Габариты - 51 x 30 x 5 mm
• Разъёмы - 2x uFL

Применение

Микротик R11e-4G подбирают для согласованной конфигурации проекта.

На транспортном объекте проверяют питание и условия эксплуатации. Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. На загородном объекте полезно измерить сигнал в нескольких точках установки.

Преимущества Mikrotik R11e-4G

• Разъёмы 2x uFL - Этот параметр учитывают при согласовании изделия с проектом.
• Диапазоны LTE TDD 41n (2500MHz) 42 (3500MHz) 43 (3700MHz) - Параметр следует сопоставить с требованиями места установки.
• Категория LTE 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
• Степень защиты IP IPIP00 - Условия установки сопоставляют с фактическим исполнением корпуса.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе Модемы LTE и 5G.

Конструкция и технические особенности R11e-4G

Габариты - 51 x 30 x 5 mm. Степень защиты IP - IP00. Для наружной трассы важна защита разъёмов от воды. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Монтажная схема должна учитывать обслуживание без натяжения кабелей. Доступ к SIM и кабелям предусматривают до окончательного монтажа.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

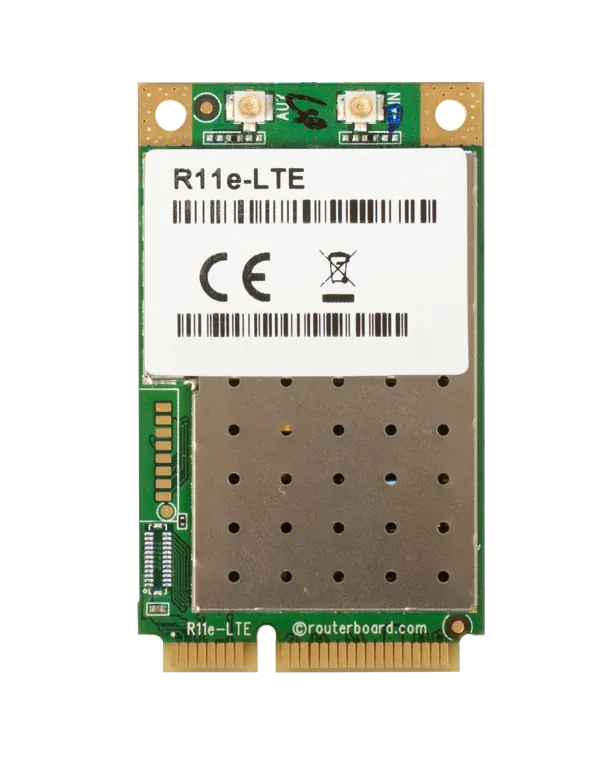

Для другой конфигурации сравните Mikrotik R11e-LTE по интерфейсам, рабочим условиям и назначению. У R11e-LTE параметр «испытанный диапазон температуры окружающей среды» - -30°C - 50°C. Для другой конфигурации сравните Mikrotik R11e-LTE-US по интерфейсам, рабочим условиям и назначению. У R11e-LTE-US параметр «диапазоны 3g» - 2 (1900MHz) 5 (850MHz). Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
