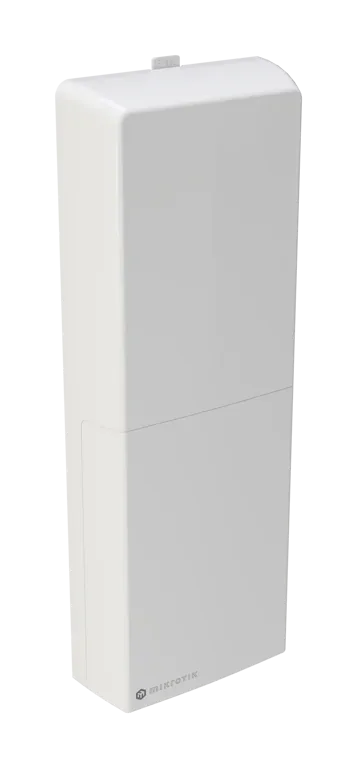

Медиаконвертер Mikrotik FTC21 2xGigabit Ethernet, IP55, 254 x 97 x 35 mm

Основное описание: медиаконвертер Mikrotik FTC21

Mikrotik FTC21 - медиаконвертер для соединения оптического и медного участков Ethernet-сети. Основное назначение модели - подключение оборудования с медным Ethernet-портом к совместимой оптической линии. Для выбора изделия учитывайте параметр «количество портов sfp»: 1 (2.5G поддерживается). Исполнение имеет следующий параметр: габариты - 254 x 97 x 35 mm. Входное напряжение PoE-in - 24-57 V. Количество портов 10/100/1000 Ethernet - 2. Исполнение имеет следующий параметр: степень защиты ip - IP55. Исполнение имеет следующий параметр: номинальное напряжение адаптера - 48 V. Исполнение имеет следующий параметр: комплектация - K-81 набор крепежа; Gigabit PoE-инжектор; 48 V 0.95 A адаптер питания. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. При выборе Микротик FTC21 сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. Коммутатор направляет Ethernet-кадры между подключёнными портами. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Параметр следует сопоставить с требованиями места установки. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. При планировании uplink учитывают суммарный поток от портов доступа.

Технические особенности

• Артикул производителя - FTC21
• Коммутационный чип - 88E6341
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 24-57 V
• Максимальная потребляемая мощность - 4 W
• Максимальная потребляемая мощность без подключённых устройств - 3 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 24-57 V
• Количество портов 10/100/1000 Ethernet - 2
• Количество портов SFP - 1 (2.5G поддерживается)
• Сертификаты - CE, EAC, ROHS
• Степень защиты IP - 55
• Габариты - 254 x 97 x 35 mm
• Операционная система - SwOS Lite
• Номинальное напряжение адаптера - 48 V
• Номинальный ток адаптера - 0.95 A

Применение

В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. При расширении сети полезно оставить запас портов под следующие подключения.

Преимущества Mikrotik FTC21

• Количество входов питания DC 2 (Разъём питания DC, PoE-IN) - Параметр следует сопоставить с требованиями места установки.
• Тип охлаждения Пассивное - Параметр следует сопоставить с требованиями места установки.
• Количество портов 10/100/1000 Ethernet 2 - Набор медных портов определяет число проводных подключений.
• Габариты 254 x 97 x 35 mm - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Медиаконвертеры и Ethernet-удлинители.

Конструкция и технические особенности FTC21

Габариты - 254 x 97 x 35 mm. Степень защиты IP - IP55. Тип охлаждения - Пассивное. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Разъёмы должны оставаться доступны после укладки кабелей. Для съёмных оптических модулей оставьте место для доступа к фиксаторам.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik FTC11XG по интерфейсам, рабочим условиям и назначению. У FTC11XG параметр «количество портов 10/100/1000 ethernet» - 1. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

• K-81 набор крепежа
• Gigabit PoE-инжектор
• 48 V 0.95 A адаптер питания
