Медиаконвертер Mikrotik FTC11XG 1xGigabit Ethernet, 1xSFP+, IP55

Основное описание: медиаконвертер Mikrotik FTC11XG

Mikrotik FTC11XG - медиаконвертер для соединения оптического и медного участков Ethernet-сети. Основное назначение модели - подключение оборудования с медным Ethernet-портом к совместимой оптической линии. Тип охлаждения - Пассивное. Тип хранилища данных - FLASH. Исполнение имеет следующий параметр: коммутационный чип - 88E6193. Исполнение имеет следующий параметр: количество портов sfp+ - 1. Исполнение имеет следующий параметр: габариты - 254 x 97 x 35 mm. Комплектация - K-81 набор крепежа; 48 V 0.95 A адаптер питания; Gigabit PoE-инжектор. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -40°C - 70°C. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. В узле агрегации важны число подключаемых линий и пропускная способность uplink. При выборе Микротик FTC11XG сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Функции управления применяют в пределах возможностей установленной программной платформы. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Параметр следует сопоставить с требованиями места установки. Коммутатор направляет Ethernet-кадры между подключёнными портами. При планировании uplink учитывают суммарный поток от портов доступа.

Технические особенности

• Артикул производителя - FTC11XG
• Коммутационный чип - 88E6193
• Операционная система - SwitchOS Lite
• Размер хранилища данных - 64 KB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C

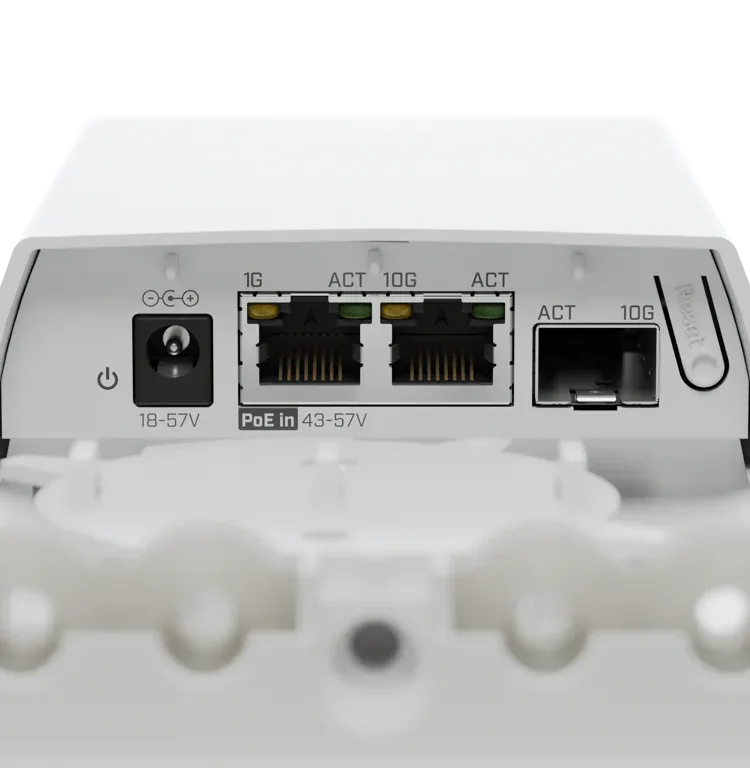

• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 18-57 V
• Максимальная потребляемая мощность - 10 W
• Максимальная потребляемая мощность без подключённых устройств - 9 W
• Тип PoE-in - 802.3 bt
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 43-57 V
• Количество портов 10/100/1000 Ethernet - 1
• Количество портов 1G/2.5G/5G/10G Ethernet - 1
• Количество портов SFP+ - 1
• Контроль температуры процессора - Да
• Сертификаты - CE, EAC, ROHS
• Степень защиты IP - 55

Применение

Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. При расширении сети полезно оставить запас портов под следующие подключения. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности.

Преимущества Mikrotik FTC11XG

• Количество входов питания DC 2 (Разъём питания DC, PoE-IN) - Параметр следует сопоставить с требованиями места установки.
• Тип PoE-in 802.3 bt - Параметр следует сопоставить с требованиями места установки.
• Коммутационный чип 88E6193 - Параметр следует сопоставить с требованиями места установки.
• Тип хранилища данных FLASH - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Медиаконвертеры и Ethernet-удлинители.

Конструкция и технические особенности FTC11XG

Габариты - 254 x 97 x 35 mm. Степень защиты IP - IP55. Тип охлаждения - Пассивное. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. Вентиляционные зоны корпуса следует держать свободными.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik FTC21 по интерфейсам, рабочим условиям и назначению. У FTC21 параметр «количество портов 10/100/1000 ethernet» - 2. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности.

Комплектация

• K-81 набор крепежа
• 48 V 0.95 A адаптер питания
• Gigabit PoE-инжектор
