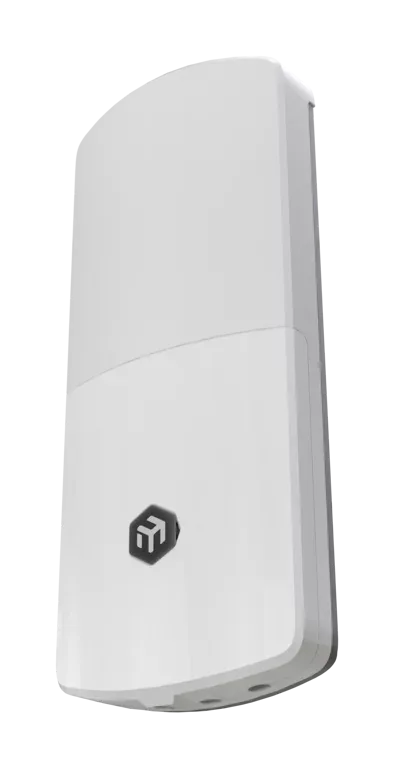

Медиаконвертер с резервным питанием Mikrotik FTC21-ups 2xGigabit Ethernet, IP67, 268 x 113 x 44 mm

Основное описание: медиаконвертер с резервным питанием Mikrotik FTC21-ups

Mikrotik FTC21-ups - медиаконвертер с батарейным резервом для соединения оптики и медного Ethernet. Основное назначение модели - поддержание сетевого соединения при кратковременных перебоях основного питания. Степень защиты IP - IP67. Операционная система - SwOS. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -40°C - 70°C. Максимальная потребляемая мощность - 28 W. Для выбора изделия учитывайте параметр «максимальный выходной ток poe-out при низком напряжении»: 0.625 A. Для выбора изделия учитывайте параметр «температура разряда батареи»: -20°C - +65°C. Батарея - 2x Li-Ion NCA, 18650 (3.6V 2500mAh). Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. При расширении сети полезно оставить запас портов под следующие подключения. При выборе Микротик FTC21-ups сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

При планировании uplink учитывают суммарный поток от портов доступа. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Параметр следует сопоставить с требованиями места установки. Разные скорости портов позволяют согласовать устройство с существующими и новыми сетевыми линиями. Функции управления применяют в пределах возможностей установленной программной платформы.

Технические особенности

• Артикул производителя - FTC21-ups
• Коммутационный чип - 88E6341
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 24-57 V
• Максимальная потребляемая мощность - 28 W
• Максимальная потребляемая мощность без подключённых устройств - 3 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 48-57 V
• Порты PoE-out - Ether2
• Тип PoE-out - Пассивное PoE up - 57V
• Максимальный выходной ток PoE-out при низком напряжении - 0.625 A
• Максимальный выходной ток PoE-out при высоком напряжении - 0.315 A
• Максимальный общий выходной ток PoE-out (A) - 0.625 A
• Суммарная выходная мощность PoE-out - 15
• Количество портов 10/100/1000 Ethernet - 2
• Количество портов 1G Ethernet с PoE-out - 1
• Количество портов SFP - 1 (2.5G поддерживается)

Применение

При расширении сети полезно оставить запас портов под следующие подключения. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки.

Преимущества Mikrotik FTC21-ups

• Коммутационный чип 88E6341 - Параметр следует сопоставить с требованиями места установки.
• Температура разряда батареи -20°C - +65°C - Параметр следует сопоставить с требованиями места установки.
• Тип PoE-out Пассивное PoE up - 57V - Параметр следует сопоставить с требованиями места установки.
• Тип PoE-in 802.3af/at - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Медиаконвертеры и Ethernet-удлинители.

Конструкция и технические особенности FTC21-ups

Габариты - 268 x 113 x 44 mm. Степень защиты IP - IP67. Тип охлаждения - Пассивное. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Разъёмы должны оставаться доступны после укладки кабелей.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Разница в точном заказном коде может означать другую модификацию или комплектацию. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Для нового проекта полезно оценить условия размещения вместе с набором компонентов.

Комплектация

• K-95 комплект
• 48 V 0.95 A адаптер питания
• Gigabit PoE-инжектор
• Ленточный хомут 1
