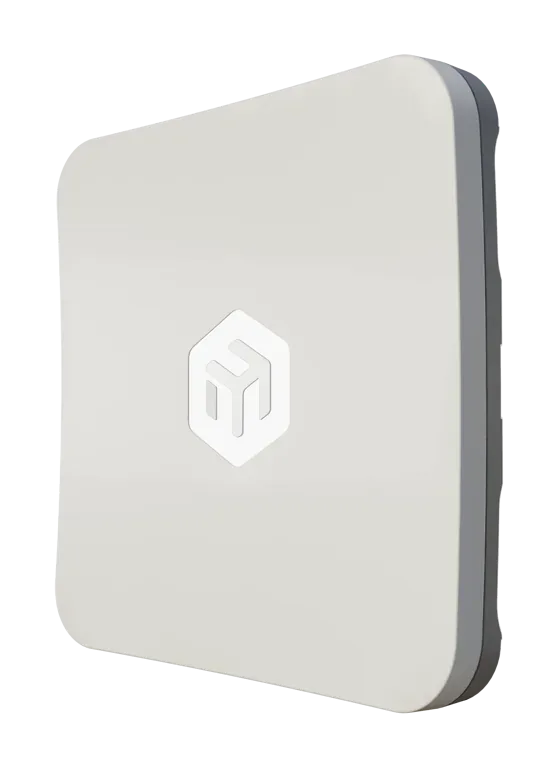

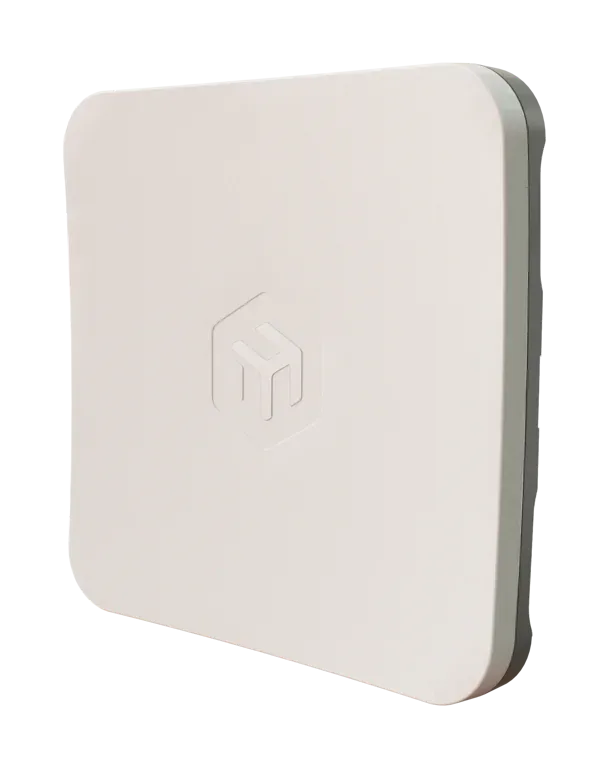

Наружное радиоустройство Mikrotik SXTsq 5 ax SXTsq-5axD 1xGigabit Ethernet, Wi-Fi 6, IPQ-5010

Основное описание: наружное радиоустройство Mikrotik SXTsq 5 ax

Mikrotik SXTsq 5 ax - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Для выбора изделия учитывайте параметр «количество портов 10/100/1000 ethernet»: 1. Поколение Wi-Fi - Wi-Fi 6. Процессор - IPQ-5010. Исполнение имеет следующий параметр: объем оперативной памяти - 256 MB. Степень защиты IP - IP55. Перед постоянной установкой полезно провести измерение эфира и пробный тест. При связи между зданиями проверяют положение антенн с обеих сторон. До выбора модели оценивают видимость, расстояние и доступные частоты. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. При выборе Микротик SXTsq 5 ax сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Направление антенны и условия распространения сигнала влияют на качество связи. Частотный план помогает уменьшить взаимные помехи соседних соединений. Физическая скорость радиоканала отличается от полезной скорости передачи данных. Набор медных портов определяет число проводных подключений. Объем памяти учитывают при выборе программных задач. Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.

Технические особенности

• Артикул производителя - SXTsq-5axD
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-5010
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Количество потоков процессора - 2
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 6 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 12-28 V
• Максимальная физическая скорость 5 GHz - 1200 Mbit/s
• Количество радиоцепей 5 GHz - 2

Применение

Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. До выбора модели оценивают видимость, расстояние и доступные частоты.

Преимущества Mikrotik SXTsq 5 ax

• Степень защиты IP IP55 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Процессор IPQ-5010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.
• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Роутеры и точки доступа Wi-Fi 6.

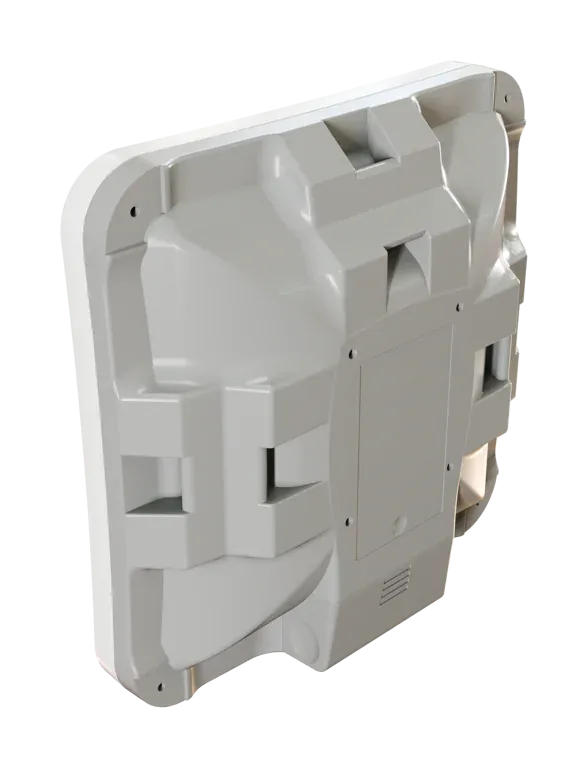

Конструкция и технические особенности SXTsq 5 ax

Степень защиты IP - IP55. Тип охлаждения - Пассивное. Натяжение кабеля не должно передаваться на корпус устройства. Для антенны оставляют пространство в рабочем направлении. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXTsq 5 High Power по интерфейсам, рабочим условиям и назначению. У SXTsq 5 High Power параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik SXTsq 5 ac по интерфейсам, рабочим условиям и назначению. У SXTsq 5 ac параметр «поколение wi-fi» - Wi-Fi 5. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

• 24V 0.38A адаптер питания
• Gigabit PoE-инжектор
• Ленточный хомут 1
