Наружное радиоустройство Mikrotik LHG 5 ax LHG-5axD 1xGigabit Ethernet, Wi-Fi 6, IPQ-5010

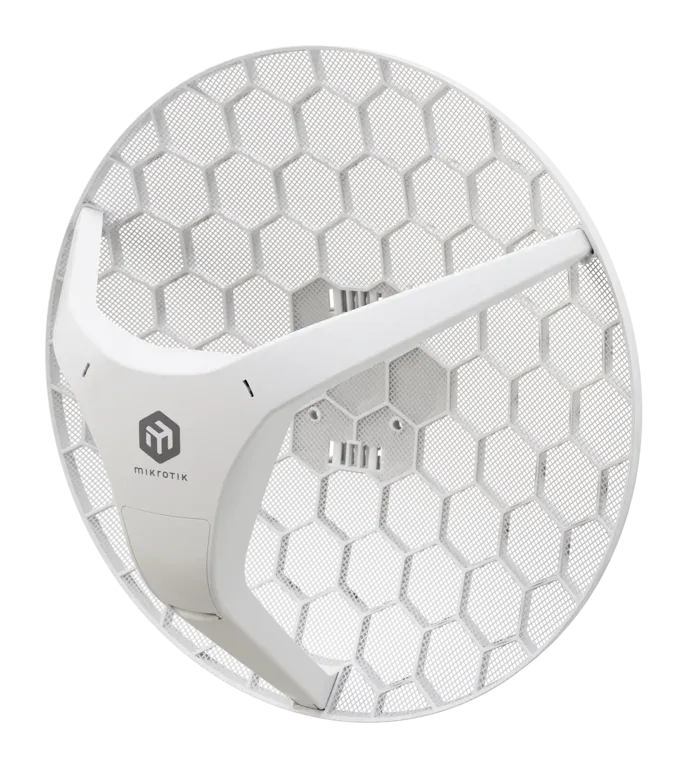

Основное описание: наружное радиоустройство Mikrotik LHG 5 ax

Mikrotik LHG 5 ax - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Количество портов 10/100/1000 Ethernet - 1. Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 6. Исполнение имеет следующий параметр: усиление антенны - LHG 5 ax: 24.5 dBi / LHG XL 5 ax: 27 dBi. Исполнение имеет следующий параметр: процессор - IPQ-5010. Исполнение имеет следующий параметр: объем оперативной памяти - 256 MB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP54. Исполнение имеет следующий параметр: габариты - LHG 5 ax: 391 x 222 mm / LHG XL 5 ax: 550 x 245 mm. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. При выборе Микротик LHG 5 ax сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Частотный план помогает уменьшить взаимные помехи соседних соединений. Проводной интерфейс связывает радиоучасток с остальной сетью. Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Набор медных портов определяет число проводных подключений. Объем памяти учитывают при выборе программных задач. Усиление учитывают вместе с диаграммой направленности и потерями кабеля.

Технические особенности

• Артикул производителя - LHG-5axD
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-5010
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Количество потоков процессора - 2
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS v7
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C

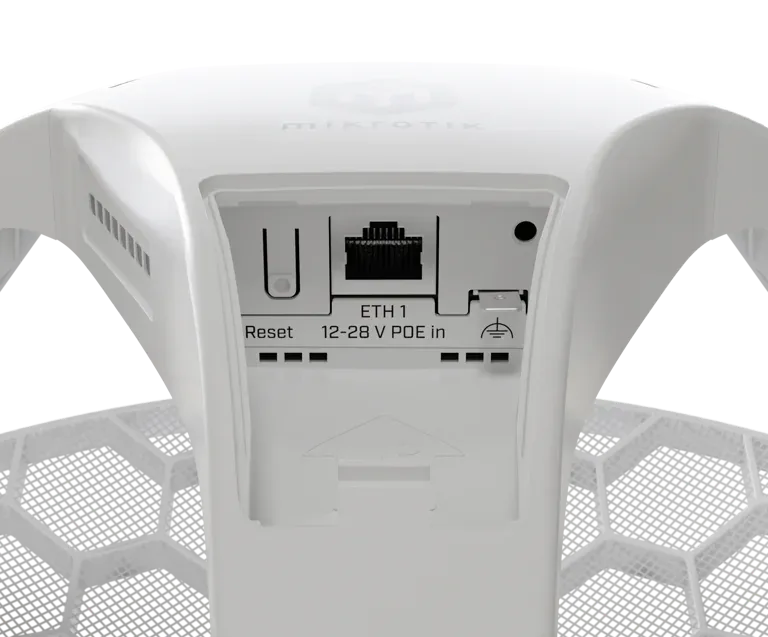

• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 5 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 12-28 V
• Максимальная физическая скорость 5 GHz - 1200 Mbit/s
• Количество радиоцепей 5 GHz - 2

Применение

Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. При связи между зданиями проверяют положение антенн с обеих сторон. Перед постоянной установкой полезно провести измерение эфира и пробный тест. До выбора модели оценивают видимость, расстояние и доступные частоты.

Преимущества Mikrotik LHG 5 ax

• Процессор IPQ-5010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Усиление антенны LHG 5 ax: 24.5 dBi / LHG XL 5 ax: 27 dBi - Усиление учитывают вместе с диаграммой направленности и потерями кабеля.
• Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.
• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Роутеры и точки доступа Wi-Fi 6.

Конструкция и технические особенности LHG 5 ax

Габариты - LHG 5 ax: 391 x 222 mm / LHG XL 5 ax: 550 x 245 mm. Степень защиты IP - IP54. Тип охлаждения - Пассивное. Для антенны оставляют пространство в рабочем направлении. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению. Крепление должно удерживать выбранное положение антенны.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik LHG XL 5 ax по интерфейсам, рабочим условиям и назначению. Для другой конфигурации сравните Mikrotik LHG 5 по интерфейсам, рабочим условиям и назначению. У LHG 5 параметр «количество портов 10/100 ethernet» - 1. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• 24V 0.38A адаптер питания
• K-LHG комплект
• Gigabit PoE-инжектор
• Ленточный хомут 2
