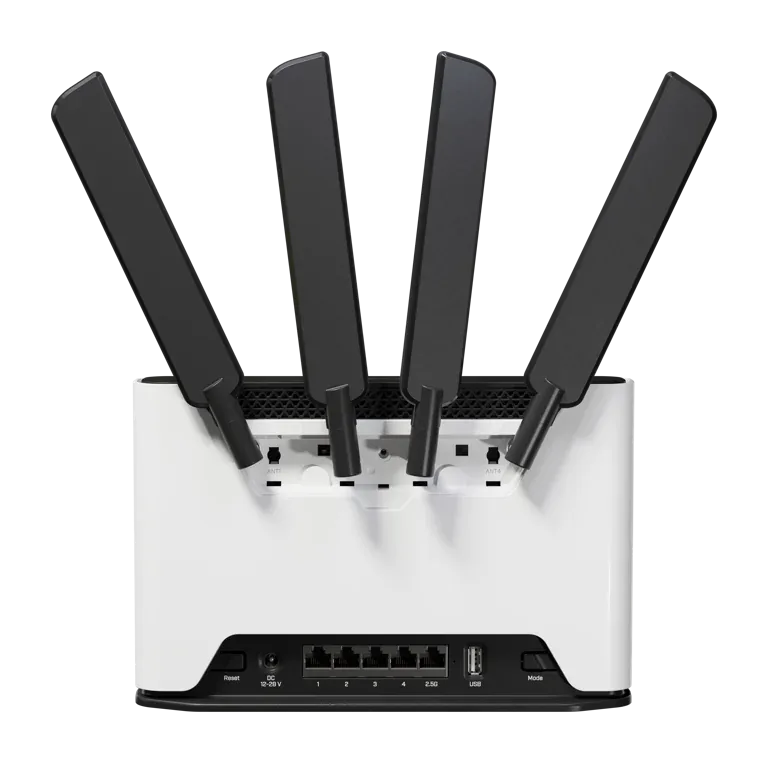

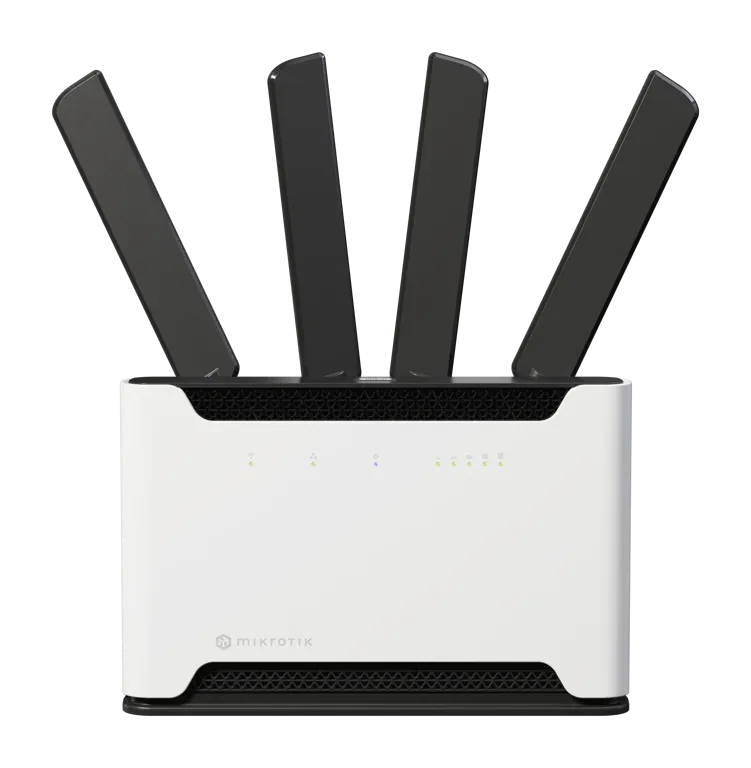

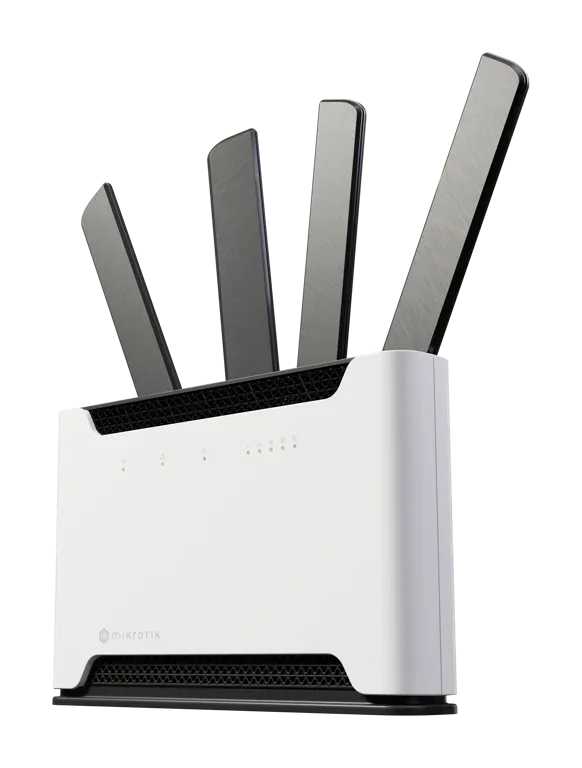

Сотовый роутер Mikrotik Chateau 5G ax S53UG+M-5HaxD2HaxD-TC&RG502Q-EA 1x2.5G, 4xGigabit Ethernet, LTE Cat20

Основное описание: сотовый роутер Mikrotik Chateau 5G ax

Mikrotik Chateau 5G ax - сотовый роутер для доступа к сети оператора и передачи трафика в локальную инфраструктуру. Основное назначение модели - основное или резервное подключение объекта через совместимую мобильную сеть. Исполнение имеет следующий параметр: категория lte - 20 (2.0 Gbps Нисходящий поток, 200 Mbps Восходящий поток). Исполнение имеет следующий параметр: поколение wi-fi - Wi-Fi 6. Исполнение имеет следующий параметр: процессор - IPQ-6010. В этой конфигурации объем оперативной памяти составляет 1 GB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP20. Исполнение имеет следующий параметр: режим мобильной связи - 5G. Исполнение имеет следующий параметр: габариты - 240 x 156 x 44 mm. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Антенну и место установки выбирают с учётом уровня сигнала и направления на базовую станцию. Категория модема описывает возможности радиоинтерфейса, а не гарантированную скорость доступа. Доступность диапазона зависит от конкретной базовой станции и тарифа. Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием. Рабочий режим и диапазоны должны совпадать с инфраструктурой оператора. Набор медных портов определяет число проводных подключений.

Технические особенности

• Артикул производителя - S53UG+M-5HaxD2HaxD-TC&RG502Q-EA
• Архитектура процессора - ARM 64bit
• Процессор - IPQ-6010
• Количество ядер процессора - 4
• Номинальная частота процессора - авто (864-1800) MHz
• Количество потоков процессора - 4
• Коммутационный чип - IPQ-6010
• Габариты - 240 x 156 x 44 mm
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 1 GB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (Разъём питания DC)
• Входное напряжение разъёма питания DC - 12-28 V
• Максимальная потребляемая мощность - 19 W
• Максимальная потребляемая мощность без подключённых устройств - 16 W
• Тип охлаждения - Пассивное

Применение

Микротик Chateau 5G ax подбирают для согласованной конфигурации проекта.

На загородном объекте полезно измерить сигнал в нескольких точках установки. Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. На транспортном объекте проверяют питание и условия эксплуатации. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название.

Преимущества Mikrotik Chateau 5G ax

• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.
• Процессор IPQ-6010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Габариты 240 x 156 x 44 mm - Этот параметр учитывают при согласовании изделия с проектом.
• Категория LTE 20 (2.0 Gbps Нисходящий поток, 200 Mbps Восходящий поток) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе Роутеры 5G.

Конструкция и технические особенности Chateau 5G ax

Габариты - 240 x 156 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - Пассивное. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Радиотракт и положение антенны важны для устойчивого приёма. Монтажная схема должна учитывать обслуживание без натяжения кабелей.

Монтаж и эксплуатация

До монтажа проверьте рабочую SIM-карту и параметры мобильного оператора. Установите устройство в месте с подходящим уровнем сигнала. Сверьте напряжение питания и тип кабельного подключения. Настройте APN и требуемый режим мобильной сети. Проверьте приём, передачу и работу локальных клиентов. Сохраните конфигурацию и результаты измерения сигнала. Для направленного устройства выполните настройку положения антенны.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Chateau 5G R17 ax по интерфейсам, рабочим условиям и назначению. У Chateau 5G R17 ax параметр «категория lte» - 20 (2.0 Gbps Нисходящий поток, 211 Mbps Восходящий поток). Для другой конфигурации сравните Mikrotik Chateau 5G по интерфейсам, рабочим условиям и назначению. У Chateau 5G параметр «количество портов 10/100/1000 ethernet» - 5. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• 24V 1.2A адаптер питания
• Плоский кабель UTP (1.5m)
