Маршрутизаторная плата Mikrotik L11UG-5HaxD 1xGigabit Ethernet, Wi-Fi 6, IPQ-5010

Основное описание: маршрутизаторная плата Mikrotik L11UG-5HaxD

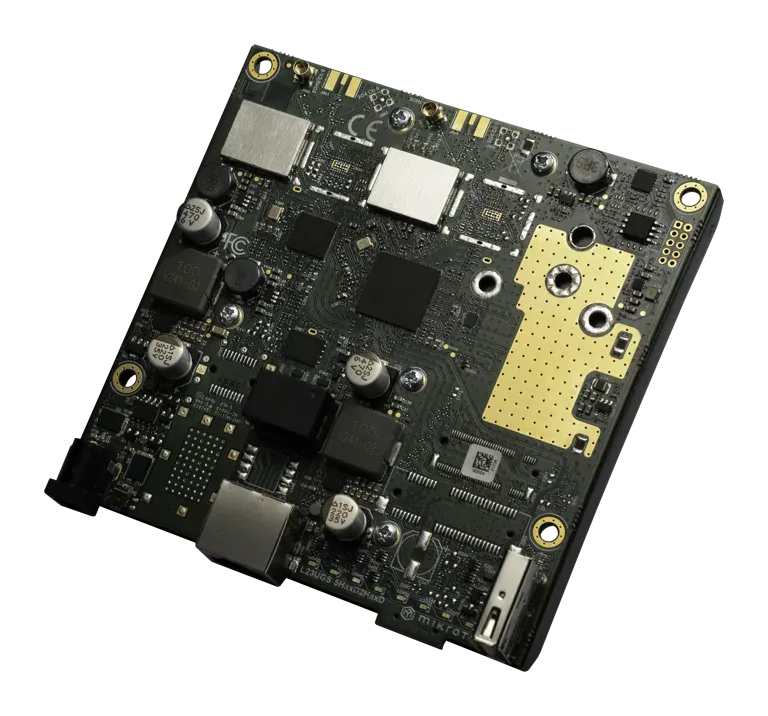

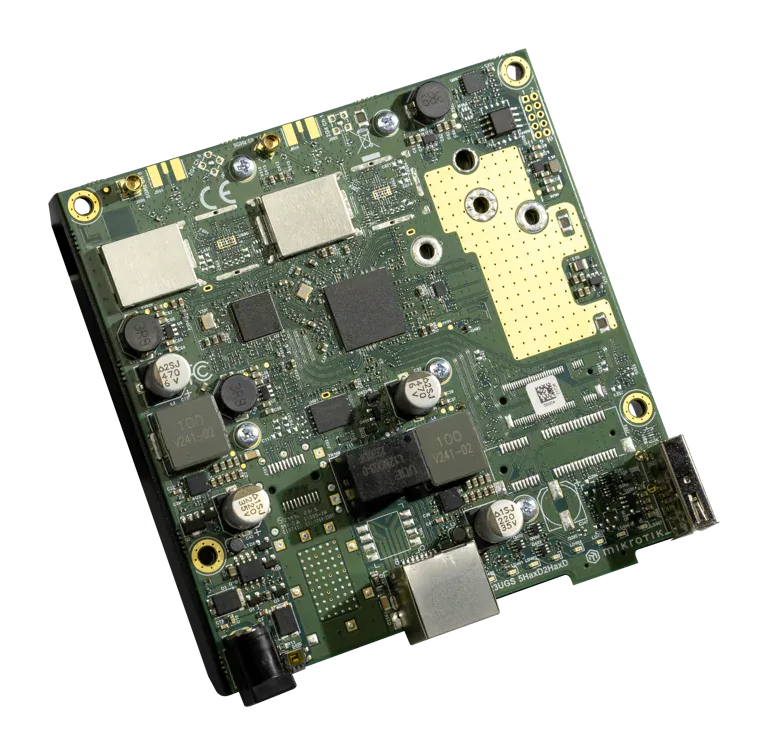

Mikrotik L11UG-5HaxD - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «количество портов 10/100/1000 ethernet»: 1. Поколение Wi-Fi - Wi-Fi 6. Для выбора изделия учитывайте параметр «процессор»: IPQ-5010. В этой конфигурации объем оперативной памяти составляет 256 MB. Исполнение имеет следующий параметр: степень защиты ip - IP00. Исполнение имеет следующий параметр: габариты - 107 x 114 x 27 mm. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. При развитии существующей системы учитывают расположение портов и отверстий платы. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. При выборе Микротик L11UG-5HaxD сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Уровень лицензии проверяют до выбора беспроводного режима. Плата служит аппаратной основой сетевого устройства. Условия установки сопоставляют с фактическим исполнением корпуса. Набор медных портов определяет число проводных подключений. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - L11UG-5HaxD
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-5010
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Количество потоков процессора - 2
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 12-28 V
• Максимальная потребляемая мощность - 15 W
• Максимальная потребляемая мощность без подключённых устройств - 6 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 18-28 V

Применение

Интегратор выбирает корпус и набор модулей под конкретную топологию. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт.

Преимущества Mikrotik L11UG-5HaxD

• Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.
• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.
• Габариты 107 x 114 x 27 mm - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности L11UG-5HaxD

Габариты - 107 x 114 x 27 mm. Степень защиты IP - IP00. Тип охлаждения - Пассивное. Тепловой режим оценивают для собранного устройства вместе с модулями. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Монтажные стойки должны исключать контакт проводящих частей с корпусом.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik L23UGSR-5HaxD2HaxD по интерфейсам, рабочим условиям и назначению. Для другой конфигурации сравните Mikrotik 911 Lite5 по интерфейсам, рабочим условиям и назначению. У 911 Lite5 параметр «количество портов 10/100 ethernet» - 1. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
