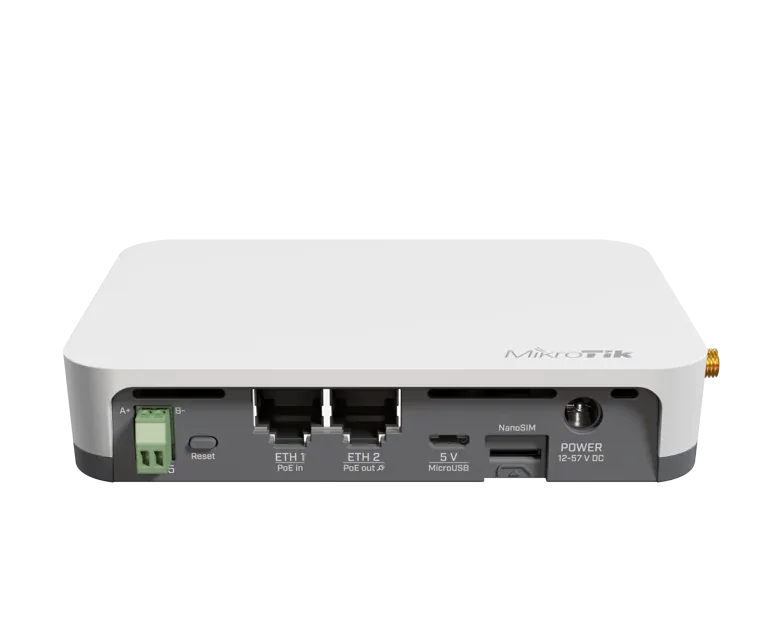

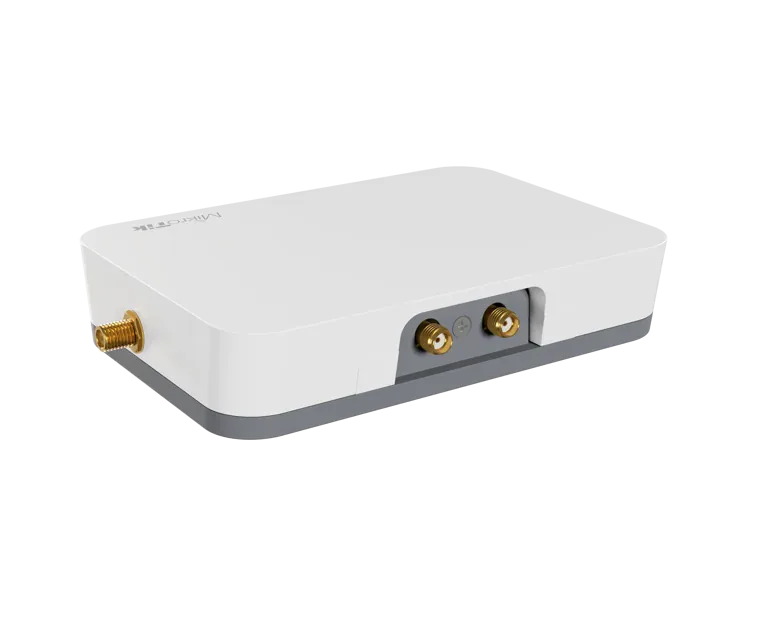

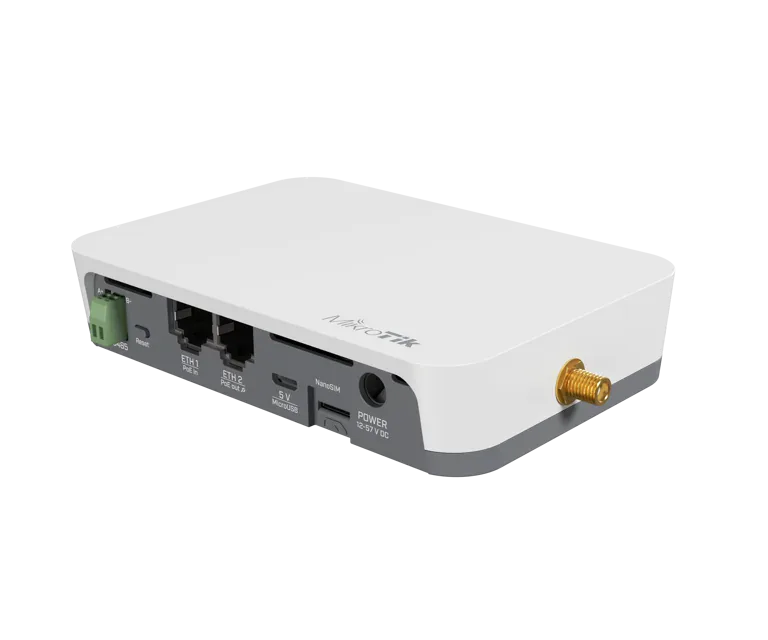

IoT-шлюз Mikrotik KNOT LR8G kit RB924iR-2nD-BT5&BG770A&R11e-LR8G 2xFast Ethernet, Wi-Fi, QCA9531

Основное описание: IoT-шлюз Mikrotik KNOT LR8G kit

Mikrotik KNOT LR8G kit - IoT-шлюз для сбора данных от совместимых устройств и их передачи в сеть. Основное назначение модели - связь датчиков, радиометок и прикладной системы мониторинга. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 2. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11b/g/n. Для выбора изделия учитывайте параметр «процессор»: QCA9531. Объем оперативной памяти - 64 MB. Исполнение имеет следующий параметр: версия bluetooth - 5.2. Исполнение имеет следующий параметр: степень защиты ip - IP20. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз. При интеграции с прикладной системой тестируют разбор полезной нагрузки. В системе учёта имущества важны покрытие и период получения сообщений. При выборе Микротик KNOT LR8G kit сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Мобильный канал при его наличии настраивают под конкретного оператора. Система мониторинга должна корректно принимать и обрабатывать телеметрию. Передача измерений требует настройки формата данных и серверной системы. Условия установки сопоставляют с фактическим исполнением корпуса. Эта скорость проводного участка учитывается в расчёте общей сети. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RB924iR-2nD-BT5&BG770A&R11e-LR8G
• Архитектура процессора - MIPSBE
• Процессор - QCA9531
• Количество ядер процессора - 1
• Номинальная частота процессора - 650 MHz
• Коммутационный чип - QCA9531
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Входное напряжение MicroUSB - 5 V
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, MicroUSB)
• Входное напряжение разъёма питания DC - 12-57 V
• Максимальная потребляемая мощность - 23 W
• Максимальная потребляемая мощность без подключённых устройств - 6 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное

Применение

В системе учёта имущества важны покрытие и период получения сообщений. Шлюз применяют для мониторинга объектов, сбора показаний и связи с распределёнными датчиками. При интеграции с прикладной системой тестируют разбор полезной нагрузки. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. В лабораторном проекте удобно проверить путь сообщения от датчика до приложения.

Преимущества Mikrotik KNOT LR8G kit

• Беспроводные стандарты 802.11b/g/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Версия Bluetooth 5.2 - Принимающее устройство должно поддерживать совместимый протокол связи.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Количество портов 10/100 Ethernet 2 - Эта скорость проводного участка учитывается в расчёте общей сети.

Совместимость и подбор

Проверьте радиопротокол и региональный диапазон датчиков. Согласуйте форматы сообщений и сетевой сервер. Антенны выбирайте отдельно для каждого используемого радиоинтерфейса. Питание и канал связи должны соответствовать условиям объекта. До развёртывания проверьте совместимость одной цепочки датчик-шлюз-приложение. Сопоставить подходящие решения можно в разделе IoT устройства.

Конструкция и технические особенности KNOT LR8G kit

Степень защиты IP - IP20. Тип охлаждения - Пассивное. Разные антенные интерфейсы необходимо подключать по назначению. Размещение шлюза выбирают с учётом доступности датчиков. Доступ к управлению предусматривают до окончательной установки. Для внешнего размещения отдельно учитывают защиту соединений.

Монтаж и эксплуатация

Подготовьте совместимые датчики и систему приёма сообщений. Выберите место установки с подходящим радиопокрытием. Подключите антенны и питание по назначению интерфейсов. Настройте регион, протокол и канал передачи данных. Проверьте доставку и обработку тестовых сообщений. Сохраните конфигурацию после проверки всей цепочки мониторинга. Для мобильного канала отдельно проверьте SIM и настройки оператора.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik KNOT LR8 kit по интерфейсам, рабочим условиям и назначению. Для другой конфигурации сравните Mikrotik KNOT LR9G kit по интерфейсам, рабочим условиям и назначению. У KNOT LR9G kit параметр «усиление антенны» - 1.5 dBi. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

• 24V 1.2A адаптер питания
• K-47 Набор настенного крепления
• Набор крепления на DIN-рейку
• USB OTG кабель
