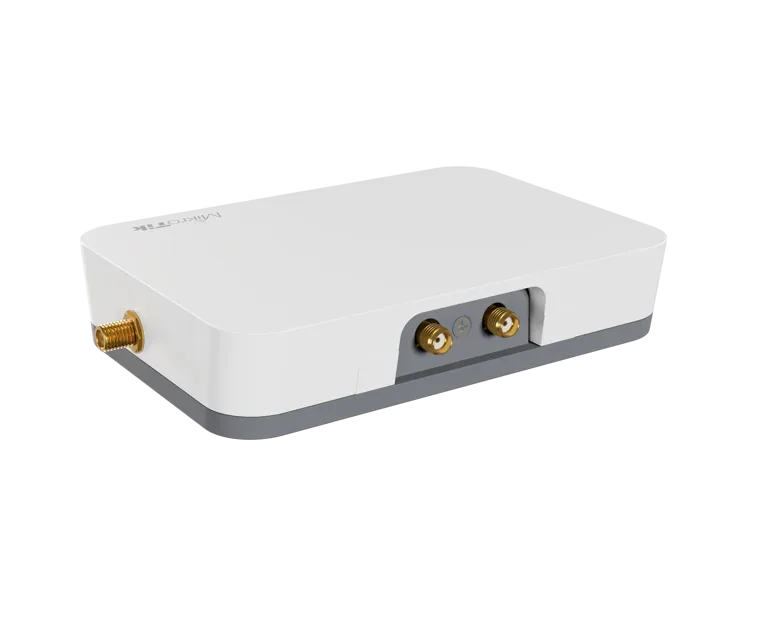

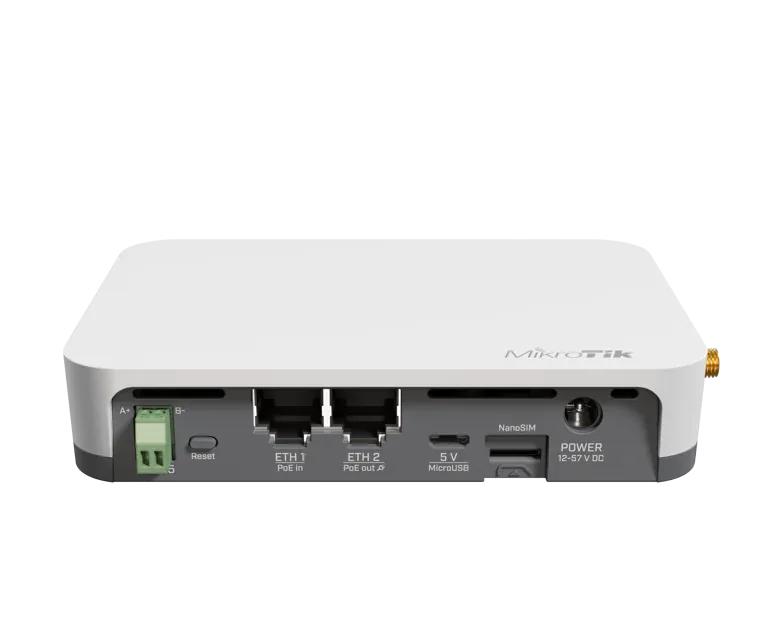

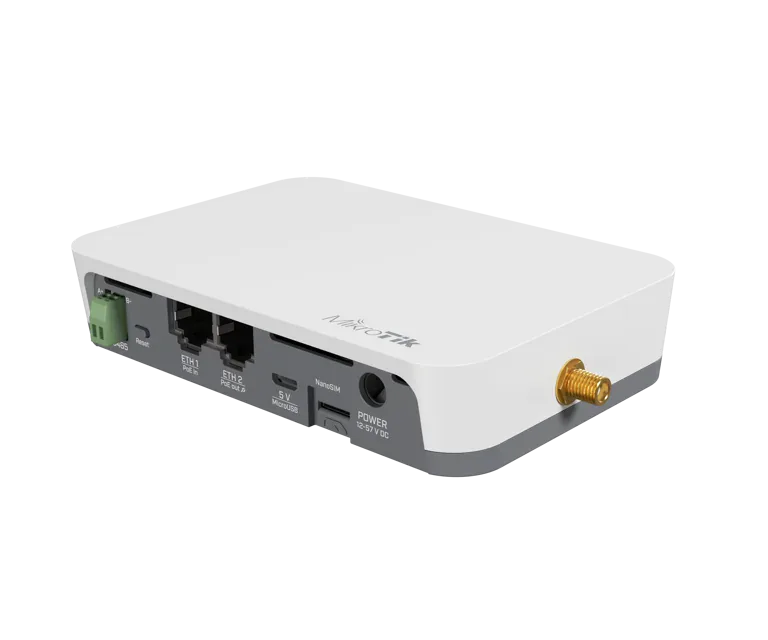

IoT-шлюз Mikrotik KNOT LR8 kit RB924iR-2nD-BT5&BG77&R11e-LR8 2xFast Ethernet, Wi-Fi, QCA9531

Основное описание: IoT-шлюз Mikrotik KNOT LR8 kit

Mikrotik KNOT LR8 kit - IoT-шлюз для сбора данных от совместимых устройств и их передачи в сеть. Основное назначение модели - связь датчиков, радиометок и прикладной системы мониторинга. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 2. Исполнение имеет следующий параметр: беспроводные стандарты - 802.11b/g/n. Процессор - QCA9531. Исполнение имеет следующий параметр: объем оперативной памяти - 64 MB. Для выбора изделия учитывайте параметр «версия bluetooth»: 5.2. Степень защиты IP - IP20. Для развёртывания LoRaWAN учитывают региональные настройки сети. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз. Для удалённого объекта заранее проверяют сетевой транспорт и питание. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Передача измерений требует настройки формата данных и серверной системы. Система мониторинга должна корректно принимать и обрабатывать телеметрию. Шлюз объединяет доступные локальные интерфейсы с сетевым транспортом. Объем памяти учитывают при выборе программных задач. Принимающее устройство должно поддерживать совместимый протокол связи. Эта скорость проводного участка учитывается в расчёте общей сети.

Технические особенности

• Артикул производителя - RB924iR-2nD-BT5&BG77&R11e-LR8
• Архитектура процессора - MIPSBE
• Процессор - QCA9531
• Количество ядер процессора - 1
• Номинальная частота процессора - 650 MHz
• Коммутационный чип - QCA9531
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Входное напряжение MicroUSB - 5 V
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, MicroUSB)
• Входное напряжение разъёма питания DC - 12-57 V
• Максимальная потребляемая мощность - 23 W
• Максимальная потребляемая мощность без подключённых устройств - 5 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное

Применение

Микротик KNOT LR8 kit подбирают для согласованной конфигурации проекта.

Для удалённого объекта заранее проверяют сетевой транспорт и питание. В лабораторном проекте удобно проверить путь сообщения от датчика до приложения. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз. Для развёртывания LoRaWAN учитывают региональные настройки сети. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. Шлюз применяют для мониторинга объектов, сбора показаний и связи с распределёнными датчиками.

Преимущества Mikrotik KNOT LR8 kit

• Беспроводные стандарты 802.11b/g/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Процессор QCA9531 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Степень защиты IP IP20 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Версия Bluetooth 5.2 - Принимающее устройство должно поддерживать совместимый протокол связи.

Совместимость и подбор

Проверьте радиопротокол и региональный диапазон датчиков. Согласуйте форматы сообщений и сетевой сервер. Антенны выбирайте отдельно для каждого используемого радиоинтерфейса. Питание и канал связи должны соответствовать условиям объекта. До развёртывания проверьте совместимость одной цепочки датчик-шлюз-приложение. Сопоставить подходящие решения можно в разделе IoT устройства.

Конструкция и технические особенности KNOT LR8 kit

Степень защиты IP - IP20. Тип охлаждения - Пассивное. Для внешнего размещения отдельно учитывают защиту соединений. Кабели питания и связи укладывают без натяжения разъёмов. Доступ к управлению предусматривают до окончательной установки. Размещение шлюза выбирают с учётом доступности датчиков.

Монтаж и эксплуатация

Подготовьте совместимые датчики и систему приёма сообщений. Выберите место установки с подходящим радиопокрытием. Подключите антенны и питание по назначению интерфейсов. Настройте регион, протокол и канал передачи данных. Проверьте доставку и обработку тестовых сообщений. Сохраните конфигурацию после проверки всей цепочки мониторинга. Для мобильного канала отдельно проверьте SIM и настройки оператора.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik KNOT LR8G kit по интерфейсам, рабочим условиям и назначению. Для другой конфигурации сравните Mikrotik KNOT Gateway LR8 по интерфейсам, рабочим условиям и назначению. У KNOT Gateway LR8 параметр «количество портов 10/100/1000 ethernet» - 1. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Для нового проекта полезно оценить условия размещения вместе с набором компонентов.

Комплектация

• 24V 1.2A адаптер питания
• K-47 Набор настенного крепления
• Набор крепления на DIN-рейку
• USB OTG кабель
