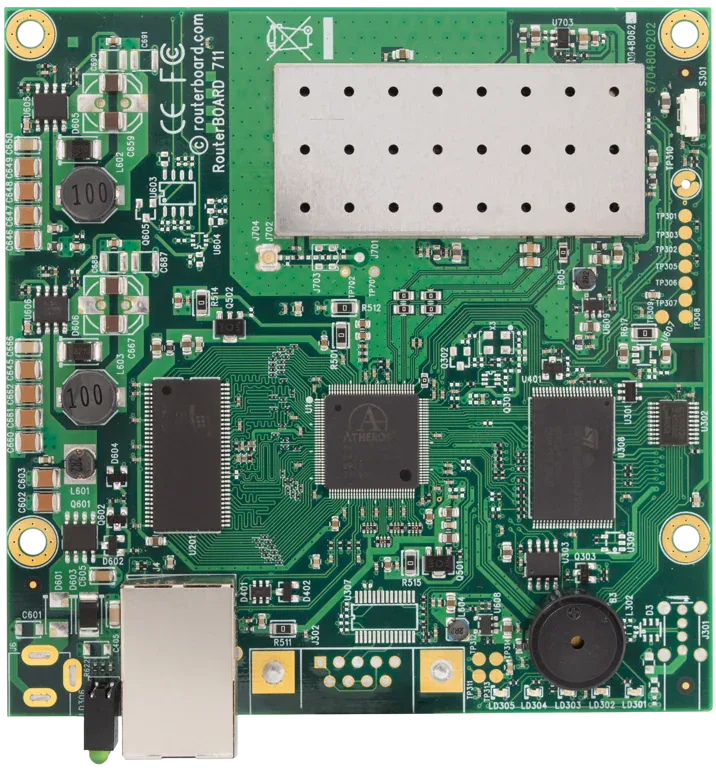

Маршрутизаторная плата Mikrotik RB711-5Hn-U 1xFast Ethernet, Wi-Fi, Atheros AR7240

Основное описание: маршрутизаторная плата Mikrotik RB711-5Hn-U

Mikrotik RB711-5Hn-U - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 1. Исполнение имеет следующий параметр: беспроводные стандарты - 802.11an. Для выбора изделия учитывайте параметр «процессор»: Atheros AR7240 400MHz сетевой процессор. Исполнение имеет следующий параметр: объем оперативной памяти - 32MB. Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Интегратор выбирает корпус и набор модулей под конкретную топологию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Уровень лицензии проверяют до выбора беспроводного режима. Плата служит аппаратной основой сетевого устройства. Программная конфигурация задаёт назначение доступных интерфейсов. Объем памяти учитывают при выборе программных задач. Совпадение радиостандарта проверяют у всех участников соединения. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Технические особенности

• Артикул производителя - RB711-5Hn-U
• Архитектура процессора - MIPS-BE
• Номинальная частота процессора - 400Mhz
• Уровень лицензии RouterOS - L3
• Операционная система - RouterOS
• Объем оперативной памяти - 32MB
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Тип PoE-in - 10..28V DC
• Беспроводные стандарты - 802.11an
• Радиочип - 1, uFl
• Количество портов 10/100 Ethernet - 1
• Процессор - Atheros AR7240 400MHz сетевой процессор
• Оперативная память и исполнение - 32MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - 64MB на плате NAND микросхема памяти
• Исполнение Ethernet - Один 10/100 Mbit/s Fast Ethernet порт с Auto-MDI/X
• Органы управления и контроля - Кнопка сброса, Звуковой сигнализатор
• Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED
• Варианты питания - Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Без Разъём питания DC
• Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g

Применение

Микротик RB711-5Hn-U подбирают для согласованной конфигурации проекта.

При развитии существующей системы учитывают расположение портов и отверстий платы. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Интегратор выбирает корпус и набор модулей под конкретную топологию. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла.

Преимущества Mikrotik RB711-5Hn-U

• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Габариты 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g - Этот параметр учитывают при согласовании изделия с проектом.
• Процессор Atheros AR7240 400MHz сетевой процессор - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Беспроводные стандарты 802.11an - Совпадение радиостандарта проверяют у всех участников соединения.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB711-5Hn-U

Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB711-5Hn по интерфейсам, рабочим условиям и назначению. У RB711-5Hn параметр «беспроводные стандарты» - 802.11a/n. Для другой конфигурации сравните Mikrotik RB711-5Hn-M по интерфейсам, рабочим условиям и назначению. Разница в точном заказном коде может означать другую модификацию или комплектацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
