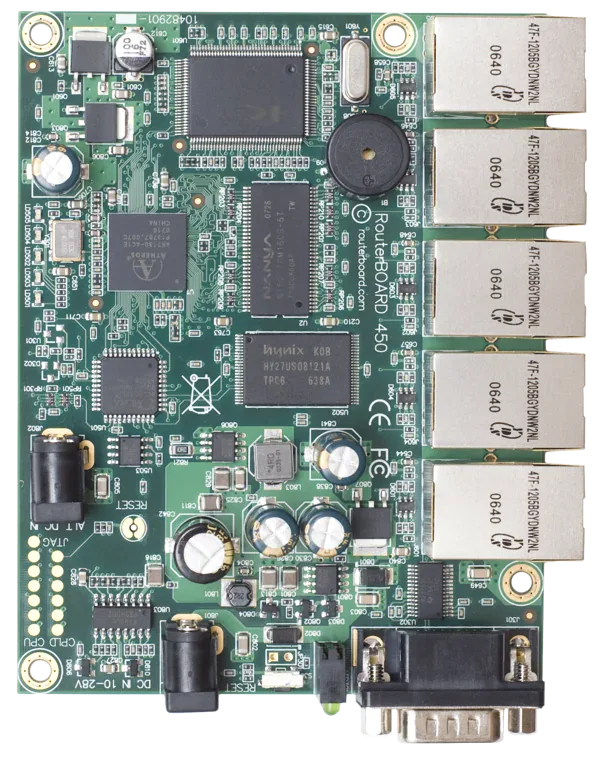

Маршрутизаторная плата Mikrotik RB450 5xFast Ethernet, AR7161, 64 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB450

Mikrotik RB450 - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Порт последовательной консоли - RS232. Исполнение имеет следующий параметр: операционная система - RouterOS. Исполнение имеет следующий параметр: процессор - AR7161. Для выбора изделия учитывайте параметр «тип охлаждения»: Пассивное. Для выбора изделия учитывайте параметр «максимальная потребляемая мощность»: 5.8 W. Для выбора изделия учитывайте параметр «тип poe-in»: Пассивное PoE. Уровень лицензии RouterOS - 5. При развитии существующей системы учитывают расположение портов и отверстий платы. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Уровень лицензии проверяют до выбора беспроводного режима. Программная конфигурация задаёт назначение доступных интерфейсов. Карты расширения подбирают под фактический тип слотов. Параметр следует сопоставить с требованиями места установки. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Плата служит аппаратной основой сетевого устройства.

Технические особенности

• Артикул производителя - RB450
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Коммутационный чип - IP175DLF
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30°C - 55°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-28 V
• Максимальная потребляемая мощность - 5.8 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-28 V
• Количество портов 10/100 Ethernet - 5

Применение

Микротик RB450 подбирают для согласованной конфигурации проекта.

RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Плата полезна в проектах, где важна свобода выбора внешних компонентов.

Преимущества Mikrotik RB450

• Тип хранилища данных NAND - Параметр следует сопоставить с требованиями места установки.
• Коммутационный чип IP175DLF - Параметр следует сопоставить с требованиями места установки.
• Входное напряжение разъёма питания DC 8-28 V - Параметр следует сопоставить с требованиями места установки.
• Номинальная частота процессора 300 MHz - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB450

Тип охлаждения - Пассивное. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB450G по интерфейсам, рабочим условиям и назначению. У RB450G параметр «количество портов 10/100/1000 ethernet» - 5. Для другой конфигурации сравните Mikrotik RB450Gx4 по интерфейсам, рабочим условиям и назначению. У RB450Gx4 параметр «количество портов 10/100/1000 ethernet» - 5. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
