Артикул: L14G-2ax-BT5-HL9&EG800Q

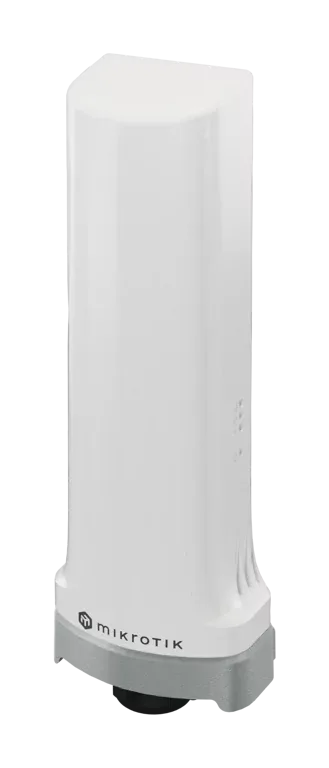

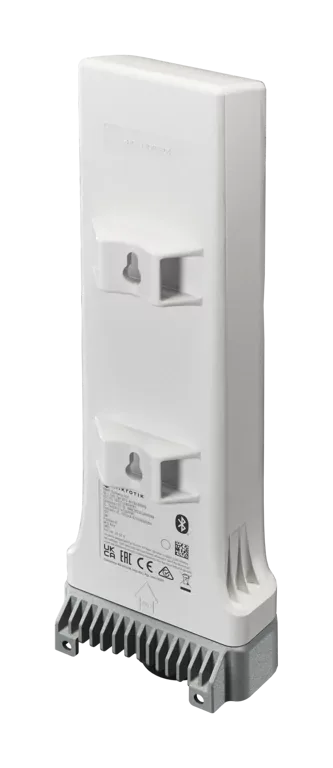

IoT-шлюз Mikrotik KNOT Gateway HL9 L14G-2ax-BT5-HL9&EG800Q 1xGigabit Ethernet, LTE Cat1 bis, Wi-Fi 6
Основное описание: IoT-шлюз Mikrotik KNOT Gateway HL9
Mikrotik KNOT Gateway HL9 - IoT-шлюз для сбора данных от совместимых устройств и их передачи в сеть. Основное назначение модели - связь датчиков, радиометок и прикладной системы мониторинга. Исполнение имеет следующий параметр: версия bluetooth - 5.1. Исполнение имеет следующий параметр: степень защиты ip - IP66. Исполнение имеет следующий параметр: объем оперативной памяти - 256 MB. Исполнение имеет следующий параметр: количество портов 10/100/1000 ethernet - 1. Процессор - IPQ-5010. Исполнение имеет следующий параметр: категория lte - CAT 1 bis (DL: 10 Mbps; UL: 5 Mbps). Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 6. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. В системе учёта имущества важны покрытие и период получения сообщений. При выборе Микротик KNOT Gateway HL9 сопоставьте эту конфигурацию с требованиями вашего проекта.
Функциональные возможности и принцип работы
Шлюз объединяет доступные локальные интерфейсы с сетевым транспортом. Радиопротокол и диапазон подбирают под используемые датчики. Система мониторинга должна корректно принимать и обрабатывать телеметрию. Принимающее устройство должно поддерживать совместимый протокол связи. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
Технические особенности
- Артикул производителя - L14G-2ax-BT5-HL9&EG800Q
- Архитектура процессора - ARM 64bit
- Процессор - IPQ-5010
- Количество ядер процессора - 2
- Номинальная частота процессора - 800 MHz
- Количество потоков процессора - 2
- Уровень лицензии RouterOS - 4
- Операционная система - RouterOS v7
- Объем оперативной памяти - 256 MB
- Размер хранилища данных - 128 MB
- Тип хранилища данных - NAND
- Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
- Испытанный диапазон температуры окружающей среды - -40°C - 50°C
- Количество входов питания DC - 2 (PoE-IN, 2-pin клемма)
- Входное напряжение двухконтактной клеммы - 12-57 V
- Максимальная потребляемая мощность - 7 W
- Тип PoE-in - 802.3af/at
- Тип охлаждения - Пассивное
- Входное напряжение PoE-in - 18-57 V
- Категория LTE - CAT 1 bis (DL: 10 Mbps; UL: 5 Mbps)
Применение
При интеграции с прикладной системой тестируют разбор полезной нагрузки. В лабораторном проекте удобно проверить путь сообщения от датчика до приложения. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. Для удалённого объекта заранее проверяют сетевой транспорт и питание. В системе учёта имущества важны покрытие и период получения сообщений.
Преимущества Mikrotik KNOT Gateway HL9
- Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.
- Версия Bluetooth 5.1 - Принимающее устройство должно поддерживать совместимый протокол связи.
- Категория LTE CAT 1 bis (DL: 10 Mbps; UL: 5 Mbps) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
- Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.
Совместимость и подбор
Проверьте радиопротокол и региональный диапазон датчиков. Согласуйте форматы сообщений и сетевой сервер. Антенны выбирайте отдельно для каждого используемого радиоинтерфейса. Питание и канал связи должны соответствовать условиям объекта. До развёртывания проверьте совместимость одной цепочки датчик-шлюз-приложение. Сопоставить подходящие решения можно в разделе IoT устройства.
Конструкция и технические особенности KNOT Gateway HL9

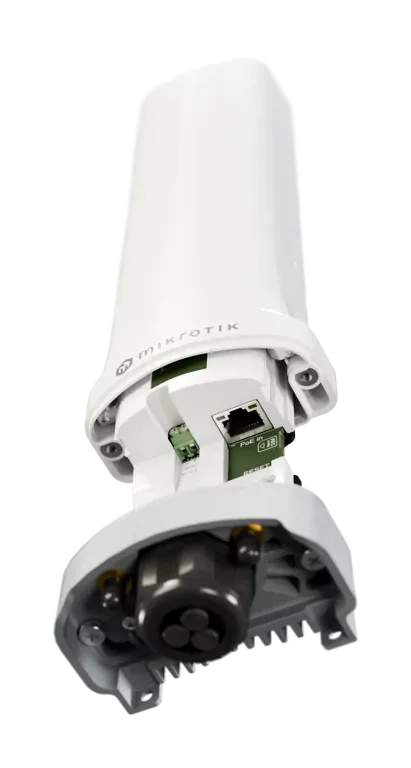

Габариты - 254 x 88 x 57 mm. Степень защиты IP - IP66. Тип охлаждения - Пассивное. Разные антенные интерфейсы необходимо подключать по назначению. Размещение шлюза выбирают с учётом доступности датчиков. Доступ к управлению предусматривают до окончательной установки.
Монтаж и эксплуатация
Подготовьте совместимые датчики и систему приёма сообщений. Выберите место установки с подходящим радиопокрытием. Подключите антенны и питание по назначению интерфейсов. Настройте регион, протокол и канал передачи данных. Проверьте доставку и обработку тестовых сообщений. Сохраните конфигурацию после проверки всей цепочки мониторинга. Для мобильного канала отдельно проверьте SIM и настройки оператора.
Сравнение с близкими моделями
Для другой конфигурации сравните Mikrotik KNOT Gateway LR8 по интерфейсам, рабочим условиям и назначению. У KNOT Gateway LR8 параметр «категория lte» - CAT 1 bis (DL: 10Mbps; UL: 5Mbps). Для другой конфигурации сравните Mikrotik KNOT LR9 kit по интерфейсам, рабочим условиям и назначению. У KNOT LR9 kit параметр «количество портов 10/100 ethernet» - 2. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.
Комплектация
- 24 V 0.5 A адаптер питания
- Ленточный хомут 2
- K-66 набор крепежа
- Gigabit PoE-инжектор
- TAC модема
- 01688100
- Артикул производителя
- L14G-2ax-BT5-HL9&EG800Q
- Жизненный цикл
- В каталоге производителя
- Комплектация
- 24 V 0.5 A адаптер питания; Ленточный хомут 2; K-66 набор крепежа; Gigabit PoE-инжектор
- Операционная система
- RouterOS v7
- Тип изделия
- IoT-шлюз
- Уровень лицензии RouterOS
- 4
- MIMO передача UL
- 1x1
- MIMO приём DL
- 1x1
- Версия Bluetooth
- 5.1
- Диапазоны LTE FDD
- 2 (1900 MHz) 4 (1700 MHz) 5 (850 MHz) 12 (700 MHz) 13 (700 MHz) 66 (1700 MHz)
- Исполнение радиоинтерфейса
- 2.4 GHz 802.11b/g/n/ax
- Категория LTE
- CAT 1 bis (DL: 10 Mbps; UL: 5 Mbps)
- Количество портов 10/100/1000 Ethernet
- 1
- Количество радиоцепей 2.4 GHz
- 1
- Количество слотов SIM
- 1 Модем (Nano SIM)
- Максимальная физическая скорость 2.4 GHz
- 287 Mbit/s
- Поддерживаемые стандарты 2.4 GHz
- 802.11b/g/n/ax
- Поддержка eSIM
- Да
- Поколение Wi-Fi 2.4 GHz
- Wi-Fi 6
- Радиочип 2.4 GHz
- IPQ-5010
- Тип антенного разъёма Bluetooth
- uUFL
- Усиление антенны 2.4 GHz (dBi)
- 3.9
- Усиление антенны Bluetooth
- 2.5 dBi
- Усиление антенны Wi-Fi
- 3.9 dBi
- Габариты
- 254 x 88 x 57 mm
- Испытанный диапазон температуры окружающей среды
- -40°C - 50°C
- Контроль температуры процессора
- Да
- Сертификаты
- FCC, IC, EAC
- Средняя наработка на отказ MTBF
- Примерно 200'000 часов при 25C
- Степень защиты IP
- 66
- Тип охлаждения
- Пассивное
- Объем оперативной памяти
- 256 MB
- Размер хранилища данных
- 128 MB
- Тип оперативной памяти
- DDR3L
- Тип хранилища данных
- NAND
- Хранилище данных
- 128 MB NAND
- Входное напряжение PoE-in
- 18-57 V
- Входное напряжение двухконтактной клеммы
- 12-57 V
- Количество входов питания DC
- 2 (PoE-IN, 2-pin клемма)
- Максимальная потребляемая мощность
- 7 W
- Номинальное напряжение адаптера
- 24 V
- Номинальный ток адаптера
- 0.5 A
- Тип PoE-in
- 802.3af/at
- Архитектура процессора
- ARM 64bit
- Количество потоков процессора
- 2
- Количество ядер процессора
- 2
- Номинальная частота процессора
- 800 MHz
- Процессор
- IPQ-5010
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт
- 81.3 kpps; 987.4 Mbps
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт
- 123.4 kpps; 505.5 Mbps
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт
- 122.6 kpps; 66.7 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 1518 байт
- 81.3 kpps; 987.4 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 512 байт
- 178.6 kpps; 731.4 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 64 байт
- 181 kpps; 98.5 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 1518 байт
- 81.3 kpps; 987.4 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 512 байт
- 219.1 kpps; 897.3 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 64 байт
- 398 kpps; 216.5 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 1518 байт
- 81.1 kpps; 984.6 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 512 байт
- 201.6 kpps; 825.6 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 64 байт
- 204.8 kpps; 111.4 Mbps
- Ethernet: Мост, без правил (fast path), 1518 байт
- 81.1 kpps; 984.6 Mbps
- Ethernet: Мост, без правил (fast path), 512 байт
- 233.3 kpps; 955.6 Mbps
- Ethernet: Мост, без правил (fast path), 64 байт
- 689.2 kpps; 374.9 Mbps
- Условия испытаний
- RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
