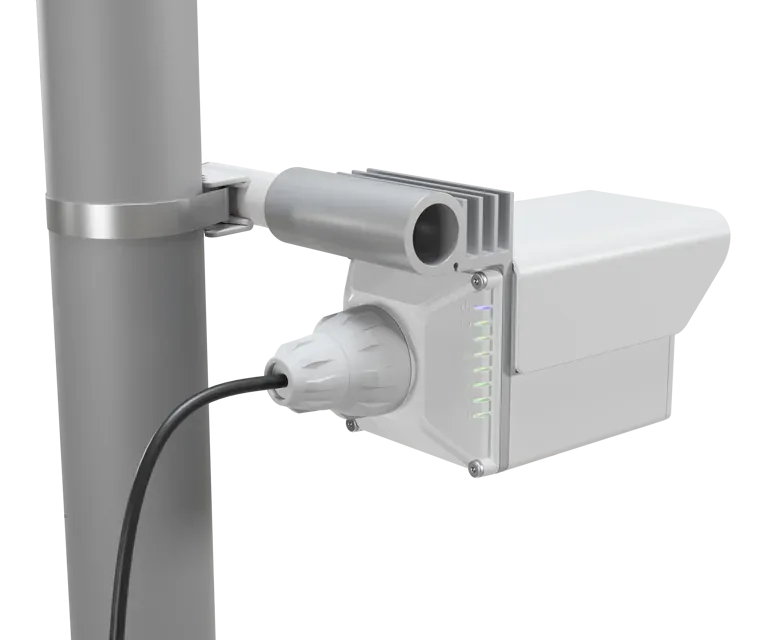

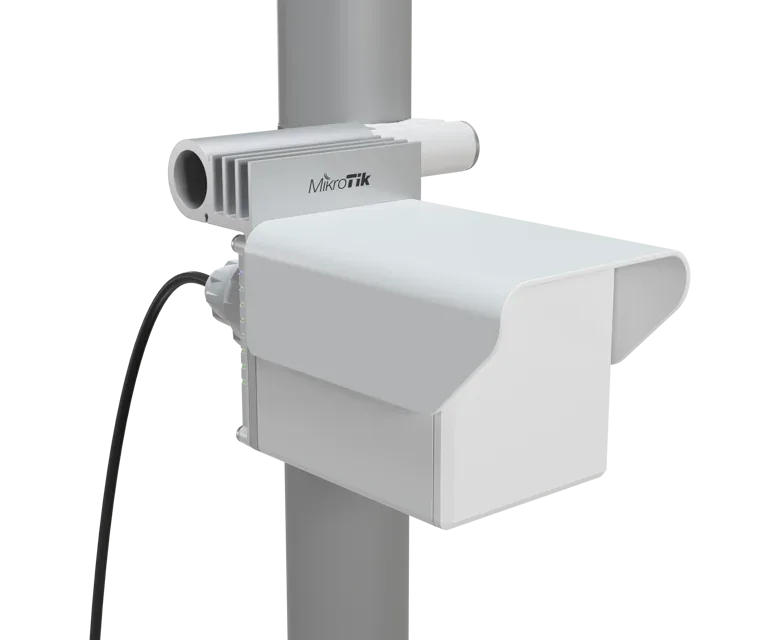

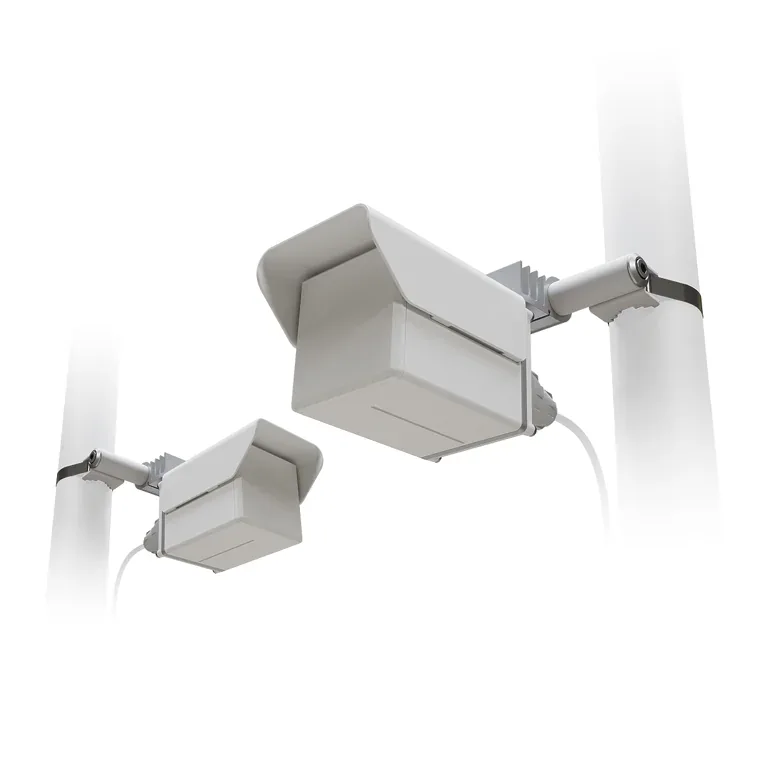

Радиомост 60 GHz Mikrotik Wireless Wire Cube Pro CubeG-5ac60aypair 1xGigabit Ethernet, Wi-Fi 5, IPQ-4019

Основное описание: радиомост 60 GHz Mikrotik Wireless Wire Cube Pro

Mikrotik Wireless Wire Cube Pro - радиоустройство диапазона 60 GHz для соединения совместимых беспроводных узлов. Основное назначение модели - построение высокочастотного радиоучастка с учётом прямой видимости и точного направления антенн. Для выбора изделия учитывайте параметр «радиопараметры 5 ghz при 6mbit/s»: Мощность передачи 22 dBm; чувствительность приёма -93 dBm. Для выбора изделия учитывайте параметр «поддерживаемые стандарты 5 ghz»: 802.11a/n/ac. Исполнение имеет следующий параметр: количество входов питания dc - 1 (PoE-IN). Поколение Wi-Fi - Wi-Fi 5. Для выбора изделия учитывайте параметр «радиопараметры 5 ghz при mcs9»: Мощность передачи 15 dBm; чувствительность приёма -68 dBm. Для выбора изделия учитывайте параметр «процессор»: IPQ-4019. Максимальная физическая скорость 5 GHz - 433 Mbit/s. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. До выбора модели оценивают видимость, расстояние и доступные частоты. При выборе Микротик Wireless Wire Cube Pro сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Частотный план помогает уменьшить взаимные помехи соседних соединений. Физическая скорость радиоканала отличается от полезной скорости передачи данных. Проводной интерфейс связывает радиоучасток с остальной сетью. Параметр следует сопоставить с требованиями места установки. Направление антенны и условия распространения сигнала влияют на качество связи. Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот.

Технические особенности

• Артикул производителя - CubeG-5ac60aypair
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-4019
• Количество ядер процессора - 4
• Номинальная частота процессора - 448-896 (авто) MHz
• Количество потоков процессора - 4
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Частота входного питания (Hz) - 50-60
• Максимальная потребляемая мощность - 10 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 18-48 V
• Максимальная физическая скорость 5 GHz - 433 Mbit/s

Применение

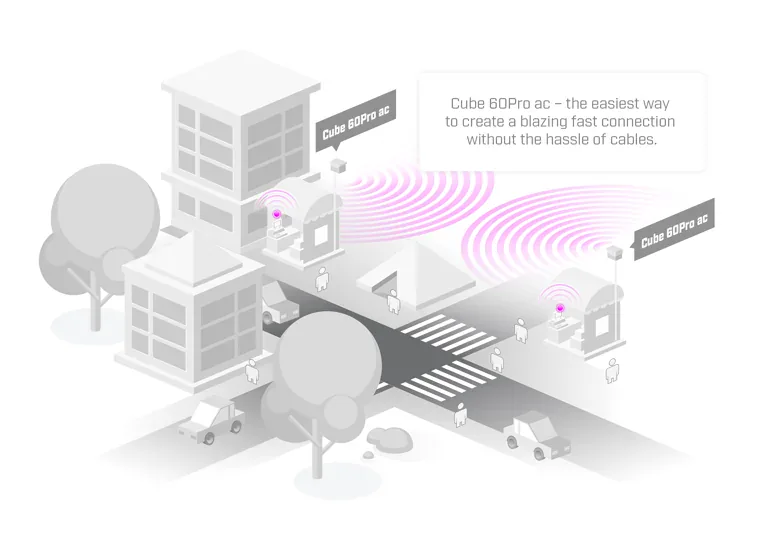

При связи между зданиями проверяют положение антенн с обеих сторон. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. До выбора модели оценивают видимость, расстояние и доступные частоты. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Перед постоянной установкой полезно провести измерение эфира и пробный тест.

Преимущества Mikrotik Wireless Wire Cube Pro

• Радиопараметры 5 GHz при MCS7 Мощность передачи 17 dBm; чувствительность приёма -71 dBm - Параметр следует сопоставить с требованиями места установки.
• Поколение Wi-Fi Wi-Fi 5 - Для радиосети выбирают совместимые клиенты и подходящий канал.
• Номинальная частота процессора 448-896 (авто) MHz - Параметр следует сопоставить с требованиями места установки.
• Стандарты GNSS GPS - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Радиомосты 60 ГГц.

Конструкция и технические особенности Wireless Wire Cube Pro

Тип охлаждения - Пассивное. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Натяжение кабеля не должно передаваться на корпус устройства. Для антенны оставляют пространство в рабочем направлении. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Wireless Wire Cube по интерфейсам, рабочим условиям и назначению. У Wireless Wire Cube параметр «степень защиты ip» - IPIP54. Для другой конфигурации сравните Mikrotik Wireless Wire по интерфейсам, рабочим условиям и назначению. У Wireless Wire параметр «степень защиты ip» - IPIP55. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

• Cube крепление (кронштейн)
• 24V 0.8A адаптер питания
• Ленточный хомут 1
• Gigabit PoE-инжектор
