Оптический трансивер Mikrotik XQ+31LC10D 10km, Dual LC UPC, 100G

Основное описание: оптический трансивер Mikrotik XQ+31LC10D

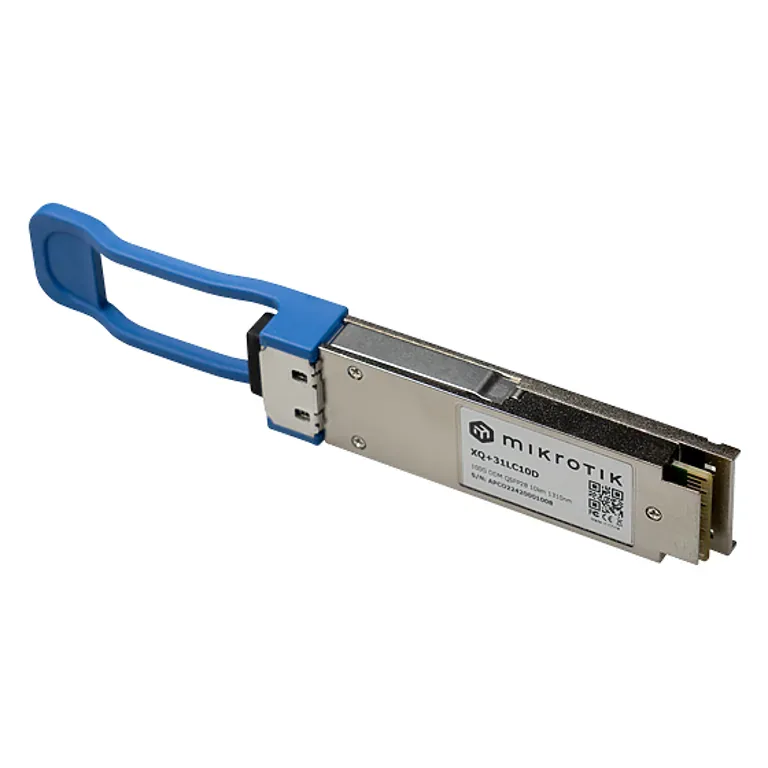

Mikrotik XQ+31LC10D - оптический трансивер для преобразования электрического сигнала порта в сигнал оптической линии. Основное назначение модели - соединение совместимых сетевых устройств через подходящее волокно. Исполнение имеет следующий параметр: дальность соединения - 10km. Разъём - Dual LC UPC. В этой конфигурации скорость передачи составляет 100G. Форм-фактор - QSFP28. Для выбора изделия учитывайте параметр «режим передачи»: SM. Длина волны - 1296nm, 1300nm, 1305nm, 1309nm. Максимальная потребляемая мощность - 4.5W(r1) or 3.5W(r2). Для длинной линии важен расчёт оптического бюджета обоих направлений. Для серверной коммутации проверяют формат порта и требуемую скорость. При выборе Микротик XQ+31LC10D сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Форм-фактор трансивера должен соответствовать гнезду сетевого устройства. Передатчик и приёмник модуля обеспечивают обмен данными через оптическую среду. Дальность учитывают вместе с потерями на кабеле, разъёмах и соединениях. Дальность учитывают вместе с параметрами оптической трассы. Параметр следует сопоставить с требованиями места установки. Длина волны и тип волокна определяют совместимость оптической пары.

Технические особенности

• Артикул производителя - XQ+31LC10D
• Разъём - Dual LC UPC
• Скорость передачи - 100G
• Дальность соединения - 10km
• Форм-фактор - QSFP28
• Режим передачи - SM
• Длина волны - 1296nm, 1300nm, 1305nm, 1309nm
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Максимальная потребляемая мощность - 4.5W(r1) or 3.5W(r2)

Применение

На короткой трассе проверяют допустимый уровень сигнала на приёмнике. Для длинной линии важен расчёт оптического бюджета обоих направлений. Оптический модуль удобен при развитии сети с сохранением подходящей кабельной инфраструктуры. Трансивер применяют для оптической линии между совместимыми маршрутизаторами, коммутаторами или медиаконвертерами. При межзданном соединении заранее выбирают тип волокна и оптическую пару. Для серверной коммутации проверяют формат порта и требуемую скорость.

Преимущества Mikrotik XQ+31LC10D

• Форм-фактор QSFP28 - Параметр следует сопоставить с требованиями места установки.
• Разъём Dual LC UPC - Параметр следует сопоставить с требованиями места установки.
• Дальность соединения 10km - Дальность учитывают вместе с параметрами оптической трассы.
• Длина волны 1296nm, 1300nm, 1305nm, 1309nm - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сверьте тип порта, скорость и формат трансивера. Проверьте тип волокна и разъём оптического шнура. Пару модулей согласуйте по длинам волн и режиму передачи. Дальность сопоставьте с оптическим бюджетом реальной трассы. Возможность работы на пониженной скорости проверяйте у обоих узлов. Сопоставить подходящие решения можно в разделе Трансиверы и оптические соединения.

Конструкция и технические особенности XQ+31LC10D

Разъём трансивера требует аккуратного обращения и защиты от загрязнения. Доступ к фиксатору сохраняют после укладки оптического шнура. Радиус изгиба волокна выбирают по параметрам самого кабеля. Для плотной установки учитывайте тепловые условия сетевого устройства. Маркировку пары модулей полезно сохранить в схеме соединений.

Монтаж и эксплуатация

Проверьте совместимость трансивера с выбранным портом. Очистите оптические соединения подходящим инструментом перед подключением. Установите модуль и подключите правильно выбранную оптическую пару. Настройте согласуемую скорость порта, если требуется ручной выбор. Проверьте передачу данных и показатели диагностики при её поддержке. Подпишите оба конца линии и сохраните параметры соединения. Защитные заглушки храните для отключённых оптических разъёмов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik XQ+31LC02D по интерфейсам, рабочим условиям и назначению. У XQ+31LC02D параметр «дальность соединения» - 2km. Для другой конфигурации сравните Mikrotik XS+31LC10D по интерфейсам, рабочим условиям и назначению. У XS+31LC10D параметр «скорость передачи» - 1G / 10G / 25G. Разница в точном заказном коде может означать другую модификацию или комплектацию. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
