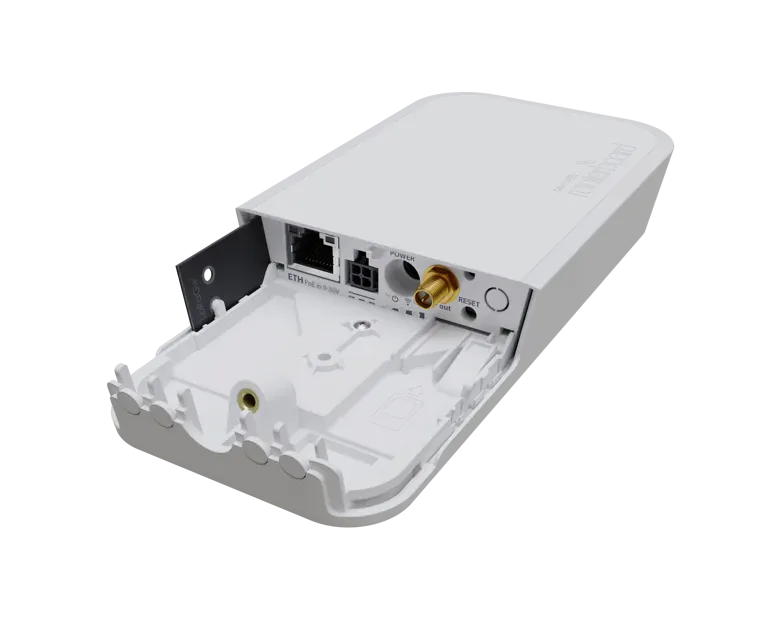

IoT-шлюз Mikrotik wAP LR2 kit RBwAPR-2nD&R11e-LR2 1xFast Ethernet, Wi-Fi, QCA9531

Основное описание: IoT-шлюз Mikrotik wAP LR2 kit

Mikrotik wAP LR2 kit - IoT-шлюз для сбора данных от совместимых устройств и их передачи в сеть. Основное назначение модели - связь датчиков, радиометок и прикладной системы мониторинга. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 1. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11b/g/n. Исполнение имеет следующий параметр: усиление антенны - 2 dBi (WiFi) 4.7 dBi (LoRa®). Исполнение имеет следующий параметр: процессор - QCA9531. Объем оперативной памяти - 64 MB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP54. Для выбора изделия учитывайте параметр «габариты»: 185 x 85 x 30 mm. При интеграции с прикладной системой тестируют разбор полезной нагрузки. Для развёртывания LoRaWAN учитывают региональные настройки сети. При выборе Микротик wAP LR2 kit сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Передача измерений требует настройки формата данных и серверной системы. Радиопротокол и диапазон подбирают под используемые датчики. Система мониторинга должна корректно принимать и обрабатывать телеметрию. Эта скорость проводного участка учитывается в расчёте общей сети. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RBwAPR-2nD&R11e-LR2
• Архитектура процессора - MIPSBE
• Процессор - QCA9531
• Количество ядер процессора - 1
• Номинальная частота процессора - 650 MHz
• Уровень лицензии RouterOS - 4
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 16 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 60°C
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, Автомобильный вход)
• Входное напряжение разъёма питания DC - 9-30 V
• Входное напряжение автомобильного питания - 9-30 V
• Максимальная потребляемая мощность - 8 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 9-30 V
• Максимальная физическая скорость 2.4 GHz - 300 Mbit/s
• Количество радиоцепей 2.4 GHz - 2

Применение

Шлюз применяют для мониторинга объектов, сбора показаний и связи с распределёнными датчиками. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. Для удалённого объекта заранее проверяют сетевой транспорт и питание. При интеграции с прикладной системой тестируют разбор полезной нагрузки. В лабораторном проекте удобно проверить путь сообщения от датчика до приложения. Для развёртывания LoRaWAN учитывают региональные настройки сети.

Преимущества Mikrotik wAP LR2 kit

• Габариты 185 x 85 x 30 mm - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Процессор QCA9531 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Подтверждённые варианты для совместимого подключения или установки: Mikrotik wAP. Проверьте радиопротокол и региональный диапазон датчиков. Согласуйте форматы сообщений и сетевой сервер. Антенны выбирайте отдельно для каждого используемого радиоинтерфейса. Питание и канал связи должны соответствовать условиям объекта. До развёртывания проверьте совместимость одной цепочки датчик-шлюз-приложение.

Конструкция и технические особенности wAP LR2 kit

Габариты - 185 x 85 x 30 mm. Степень защиты IP - IP54. Тип охлаждения - Пассивное. Кабели питания и связи укладывают без натяжения разъёмов. Доступ к управлению предусматривают до окончательной установки. Для внешнего размещения отдельно учитывают защиту соединений.

Монтаж и эксплуатация

Подготовьте совместимые датчики и систему приёма сообщений. Выберите место установки с подходящим радиопокрытием. Подключите антенны и питание по назначению интерфейсов. Настройте регион, протокол и канал передачи данных. Проверьте доставку и обработку тестовых сообщений. Сохраните конфигурацию после проверки всей цепочки мониторинга. Для мобильного канала отдельно проверьте SIM и настройки оператора.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik wAP LR8G kit по интерфейсам, рабочим условиям и назначению. У wAP LR8G kit параметр «усиление антенны» - 2 dBi. Для другой конфигурации сравните Mikrotik wAP LR9 kit по интерфейсам, рабочим условиям и назначению. У wAP LR9 kit параметр «степень защиты ip» - IPIP54. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

• PoE-инжектор
• 24V 0.8A адаптер питания
• wAP настольная подставка
• Ленточный хомут 1
• K-52 набор крепежа
