Артикул: D53G-5HacD2HnD-TC&R11e-LTE7

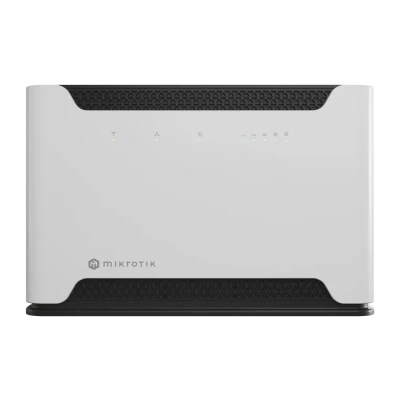

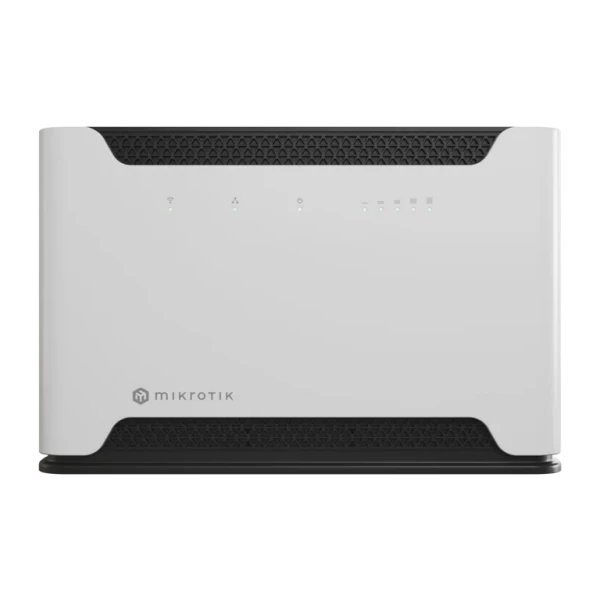

Mikrotik Chateau LTE7 D53G-5HacD2HnD-TC&R11e-LTE7 сотовый роутер

Name: Mikrotik Chateau LTE7 D53G-5HacD2HnD-TC&R11e-LTE7 сотовый роутер
Brand: MIKROTIK
SKU: D53G-5HacD2HnD-TC&R11e-LTE7

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-mikrotik.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 959-25-60

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание: сотовый роутер Mikrotik Chateau LTE7

Mikrotik Chateau LTE7 - сотовый роутер для доступа к сети оператора и передачи трафика в локальную инфраструктуру. Основное назначение модели - основное или резервное подключение объекта через совместимую мобильную сеть. Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 5. Усиление антенны - 2.4 GHz - 2 dBi, 5 GHz - 4 dBi. Для выбора изделия учитывайте параметр «габариты»: 240 x 156 x 44 mm. Для выбора изделия учитывайте параметр «категория lte»: 7 (DL: 300 Mbps; UL: 100 Mbps). Для выбора изделия учитывайте параметр «объем оперативной памяти»: 256 MB. Степень защиты IP - IP20. Для выбора изделия учитывайте параметр «процессор»: IPQ-4019. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. При выборе Микротик Chateau LTE7 сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Параметры мобильного подключения настраивают под выбранного оператора. Антенну и место установки выбирают с учётом уровня сигнала и направления на базовую станцию. Проводные порты связывают сотовый канал с оборудованием локального объекта. Усиление учитывают вместе с диаграммой направленности и потерями кабеля. Этот параметр учитывают при согласовании изделия с проектом. Набор медных портов определяет число проводных подключений.

Технические особенности

Артикул производителя - D53G-5HacD2HnD-TC&R11e-LTE7
Архитектура процессора - ARM 32bit
Процессор - IPQ-4019
Количество ядер процессора - 4
Номинальная частота процессора - 448-896 (авто) MHz
Количество потоков процессора - 4
Коммутационный чип - IPQ-4019
Уровень лицензии RouterOS - 4
Операционная система - RouterOS v7
Объем оперативной памяти - 256 MB
Размер хранилища данных - 16 MB
Тип хранилища данных - FLASH
Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
Испытанный диапазон температуры окружающей среды - -40°C - 70°C
Количество входов питания DC - 1 (Разъём питания DC)
Входное напряжение разъёма питания DC - 12-28 V
Максимальная потребляемая мощность - 20 W
Максимальная потребляемая мощность без подключённых устройств - 14.1 W
Тип охлаждения - Пассивное
Категория 3G - R8 (DL: 42.2 Mbps; UL: 5.76 Mbps)

Применение

На транспортном объекте проверяют питание и условия эксплуатации. На загородном объекте полезно измерить сигнал в нескольких точках установки. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название.

Преимущества Mikrotik Chateau LTE7

Категория LTE 7 (DL: 300 Mbps; UL: 100 Mbps) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
Количество портов 10/100/1000 Ethernet 5 - Набор медных портов определяет число проводных подключений.
Степень защиты IP IP20 - Условия установки сопоставляют с фактическим исполнением корпуса.
Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе LTE устройства.

Конструкция и технические особенности Chateau LTE7

Габариты - 240 x 156 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - Пассивное. Доступ к SIM и кабелям предусматривают до окончательного монтажа. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Для наружной трассы важна защита разъёмов от воды.

Монтаж и эксплуатация

До монтажа проверьте рабочую SIM-карту и параметры мобильного оператора. Установите устройство в месте с подходящим уровнем сигнала. Сверьте напряжение питания и тип кабельного подключения. Настройте APN и требуемый режим мобильной сети. Проверьте приём, передачу и работу локальных клиентов. Сохраните конфигурацию и результаты измерения сигнала. Для направленного устройства выполните настройку положения антенны.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Chateau LTE7 ax по интерфейсам, рабочим условиям и назначению. У Chateau LTE7 ax параметр «количество портов 2.5g ethernet» - 1. Для другой конфигурации сравните Mikrotik Chateau LTE12 по интерфейсам, рабочим условиям и назначению. У Chateau LTE12 параметр «категория lte» - 12 (600Mbps Нисходящий поток, 150Mbps Восходящий поток). Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

24V 1.2A адаптер питания
Плоский кабель UTP (1.5m)

Технические характеристики D53G-5HacD2HnD-TC&R11e-LTE7

Идентификация и совместимость

TAC модема: 35312597
Артикул производителя: D53G-5HacD2HnD-TC&R11e-LTE7
Жизненный цикл: В каталоге производителя
Комплектация: 24V 1.2A адаптер питания; Плоский кабель UTP (1.5m)

Операционная система: RouterOS v7
Тип изделия: сотовый роутер
Уровень лицензии RouterOS: 4

Интерфейсы и радиосвязь

MIMO передача UL: 1x1
MIMO приём DL: 2x2
Агрегация несущих LTE DL: B1+B1/3/5/7/8/20/28/32/40/41: B1+B1/3/5/7/8/20/28/32/40/41 (100MHz)
Агрегация несущих LTE DL: B20+B1/3/7/32/38/40: B20+B1/3/7/32/38/40
Агрегация несущих LTE DL: B28+B1/3/5/7/32: B28+B1/3/5/7/32
Агрегация несущих LTE DL: B3+B1/3/5/7/8/20/28/32/40/41: B3+B1/3/5/7/8/20/28/32/40/41 (100MHz)
Агрегация несущих LTE DL: B38+B38: B38+B38
Агрегация несущих LTE DL: B40+B40: B40+B40
Агрегация несущих LTE DL: B41+B41: B41+B41 (100MHz)
Агрегация несущих LTE DL: B5+B1/3/5/7/28/40/41: B5+B1/3/5/7/28/40/41 (100MHz)
Агрегация несущих LTE DL: B7+B1/3/5/8/20/28: B7+B1/3/5/8/20/28
Агрегация несущих LTE DL: B8+B1/3/7/20/32/40/41: B8+B1/3/7/20/32/40/41 (100MHz)
Агрегация несущих LTE UL: B1+B1: B1+B1
Агрегация несущих LTE UL: B3+B3: B3+B3
Агрегация несущих LTE UL: B38+B38: B38+B38
Агрегация несущих LTE UL: B40+B40: B40+B40
Агрегация несущих LTE UL: B41+B41: B41+B41
Агрегация несущих LTE UL: B5+B5: B5+B5
Агрегация несущих LTE UL: B7+B7: B7+B7
Агрегация несущих LTE UL: B8+B8: B8+B8
Диапазоны 3G: 1 (2100 MHz) 3 (1800 MHz) 5 (850 MHz) 8 (900 MHz)
Диапазоны LTE FDD: 1 (2100 MHz) 3 (1800 MHz) 5 (850 MHz) 7 (2600 MHz) 8 (900 MHz) 20 (800 MHz) 28 (700 MHz)
Диапазоны LTE TDD: 38 (2600 MHz) 40 (2300 MHz) 41 (2500 MHz)
Исполнение радиоинтерфейса: 2.4 GHz 802.11b/g/n две радиоцепи, 5 GHz 802.11a/n/ac две радиоцепи
Категория 3G: R8 (DL: 42.2 Mbps; UL: 5.76 Mbps)
Категория LTE: 7 (DL: 300 Mbps; UL: 100 Mbps)
Количество портов 10/100/1000 Ethernet: 5
Количество портов USB: 1
Количество радиоцепей 2.4 GHz: 2

Количество радиоцепей 5 GHz: 2
Количество слотов SIM: 1 Модем (Micro SIM)
Максимальная физическая скорость 2.4 GHz: 300 Mbit/s
Максимальная физическая скорость 5 GHz: 867 Mbit/s
Поддерживаемые стандарты 2.4 GHz: 802.11b/g/n
Поддерживаемые стандарты 5 GHz: 802.11a/n/ac
Поколение Wi-Fi 2.4 GHz: Wi-Fi 4
Поколение Wi-Fi 5 GHz: Wi-Fi 5
Программный сброс питания USB: Да
Радиопараметры 2.4 GHz при 11MBit/s: Мощность передачи 25 dBm; чувствительность приёма -94 dBm
Радиопараметры 2.4 GHz при 1MBit/s: Мощность передачи 25 dBm; чувствительность приёма -100 dBm
Радиопараметры 2.4 GHz при 54MBit/s: Мощность передачи 23 dBm; чувствительность приёма -78 dBm
Радиопараметры 2.4 GHz при 6MBit/s: Мощность передачи 26 dBm; чувствительность приёма -95 dBm
Радиопараметры 2.4 GHz при MCS0: Мощность передачи 26 dBm; чувствительность приёма -96 dBm
Радиопараметры 2.4 GHz при MCS7: Мощность передачи 22 dBm; чувствительность приёма -73 dBm
Радиопараметры 5 GHz при 54MBit/s: Мощность передачи 22 dBm; чувствительность приёма -80 dBm
Радиопараметры 5 GHz при 6MBit/s: Мощность передачи 26 dBm; чувствительность приёма -96 dBm
Радиопараметры 5 GHz при MCS0: Мощность передачи 26 dBm; чувствительность приёма -96 dBm
Радиопараметры 5 GHz при MCS7: Мощность передачи 21 dBm; чувствительность приёма -75 dBm
Радиопараметры 5 GHz при MCS9: Мощность передачи 19 dBm; чувствительность приёма -70 dBm
Радиочип 2.4 GHz: IPQ-4019
Радиочип 5 GHz: IPQ-4019
Радиочипы: IPQ-4019 (2.4 GHz), IPQ-4019 (5 GHz)
Сотовый модем: R11e-LTE7
Тип порта USB: USB тип A
Усиление антенны: 2.4 GHz - 2 dBi, 5 GHz - 4 dBi
Усиление антенны 2.4 GHz (dBi): 2
Усиление антенны 5 GHz (dBi): 4

Конструкция и условия эксплуатации

Габариты: 240 x 156 x 44 mm
Испытанный диапазон температуры окружающей среды: -40°C - 70°C
Кнопка Mode: Да
Сертификаты: CE, EAC, ROHS

Средняя наработка на отказ MTBF: Примерно 200'000 часов при 25C
Степень защиты IP: 20
Тип охлаждения: Пассивное

Память и накопители

Объем оперативной памяти: 256 MB
Размер хранилища данных: 16 MB
Тип оперативной памяти: DDR3L

Тип хранилища данных: FLASH
Хранилище данных: 16 MB Flash

Питание

Входное напряжение разъёма питания DC: 12-28 V
Количество входов питания DC: 1 (Разъём питания DC)
Максимальная потребляемая мощность: 20 W
Максимальная потребляемая мощность без подключённых устройств: 14.1 W

Максимальный ток USB (A): 1
Номинальное напряжение адаптера: 24 V
Номинальный ток адаптера: 1.2 A

Процессорная подсистема

Архитектура процессора: ARM 32bit
Количество потоков процессора: 4
Количество ядер процессора: 4

Коммутационный чип: IPQ-4019
Номинальная частота процессора: 448-896 (авто) MHz
Процессор: IPQ-4019

Результаты испытаний

Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт: 162,5 kpps; 1973.4 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт: 222,8 kpps; 912.6 Mbps
Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт: 227,4 kpps; 116.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 1518 байт: 162,5 kpps; 1973.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 512 байт: 468,6 kpps; 1919.4 Mbps
Ethernet: Маршрутизация, 25 простых очередей, 64 байт: 493,4 kpps; 252.6 Mbps
Ethernet: Маршрутизация, без правил (fast path), 1518 байт: 162,5 kpps; 1973.4 Mbps
Ethernet: Маршрутизация, без правил (fast path), 512 байт: 469,9 kpps; 1924.7 Mbps
Ethernet: Маршрутизация, без правил (fast path), 64 байт: 1488,4 kpps; 762.1 Mbps
Ethernet: Мост, 25 правил фильтра моста, 1518 байт: 162,5 kpps; 1973.4 Mbps
Ethernet: Мост, 25 правил фильтра моста, 512 байт: 351,2 kpps; 1438.5 Mbps
Ethernet: Мост, 25 правил фильтра моста, 64 байт: 352,1 kpps; 180.3 Mbps
Ethernet: Мост, без правил (fast path), 1518 байт: 162,5 kpps; 1973.4 Mbps
Ethernet: Мост, без правил (fast path), 512 байт: 469,9 kpps; 1924.7 Mbps
Ethernet: Мост, без правил (fast path), 64 байт: 1488,4 kpps; 762.1 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA1, 1400 байт: 36 kpps; 403.2 Mbps

IPsec: 256 туннелей, AES-128-CBC + SHA1, 512 байт: 38.5 kpps; 157.7 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA1, 64 байт: 39.8 kpps; 20.4 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 1400 байт: 36 kpps; 403.2 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 512 байт: 38.5 kpps; 157.7 Mbps
IPsec: 256 туннелей, AES-128-CBC + SHA256, 64 байт: 39.8 kpps; 20.4 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 1400 байт: 34.4 kpps; 385.3 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 512 байт: 37.9 kpps; 155.2 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA1, 64 байт: 39.8 kpps; 20.4 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 1400 байт: 34.4 kpps; 385.3 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 512 байт: 37.9 kpps; 155.2 Mbps
IPsec: 256 туннелей, AES-256-CBC + SHA256, 64 байт: 39.8 kpps; 20.4 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 1400 байт: 37.9 kpps; 424.5 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 512 байт: 59 kpps; 241.7 Mbps
IPsec: Один туннель, AES-128-CBC + SHA1, 64 байт: 61.6 kpps; 31.5 Mbps
Условия испытаний: RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
